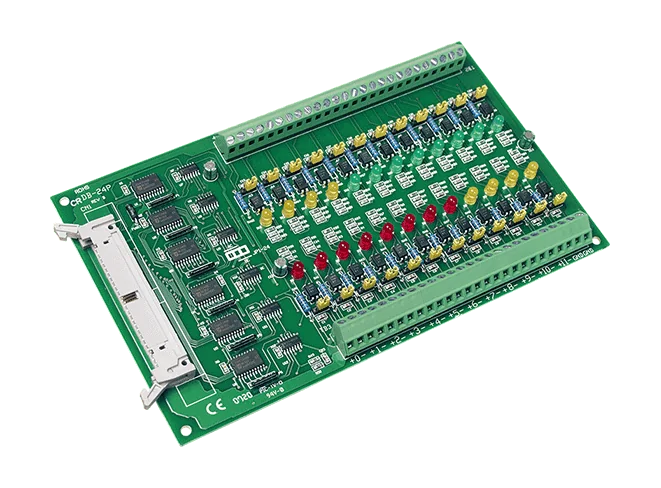

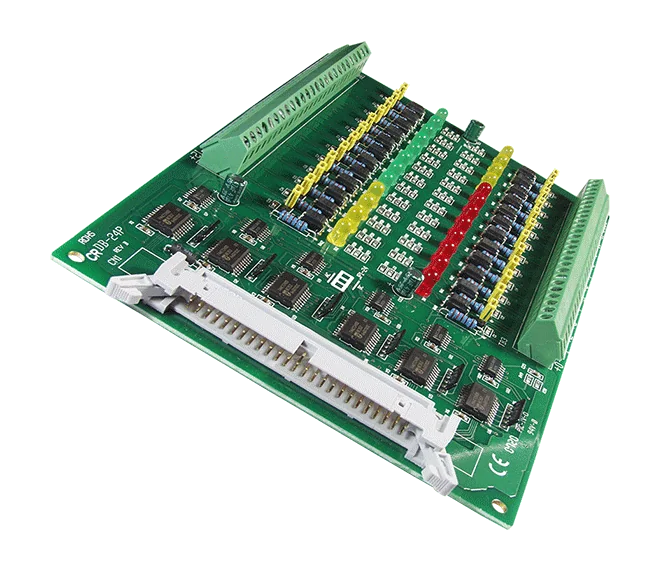

DB-24P 24 voies, carte fille d'entrées numériques isolées optiquement
Carte fille à 24 voies d'entrées numériques isolées optiquement pour cartes DIO compatibles OPTO-22, détectant des signaux DC jusqu'à 24 V et des signaux AC. Livrée avec un câble plat 50 broches de 1,5 M CA-5015.
- 24 voies d'entrées numériques isolées optiquement en configuration à contact humide
- Se connecte directement aux cartes d'entrées numériques OPTO-22 compatibles DIO24, DIO48 et DIO144, ou à toute carte d'entrées numériques compatible OPTO-22
- Détecte les signaux DC, des niveaux TTL jusqu'à 24 V, ainsi qu'une large plage de signaux AC
- Cavalier de filtre AC pour l'entrée alternative, à court-circuiter lorsque des signaux AC sont utilisés
- Tampon d'entrée avec comparateurs de tension
- Vitesse de réponse de 20 µs sans filtre ou 2,2 ms avec filtre
153,00 € par pièce
| 1-9 pcs | 153,00 € | |
|---|---|---|
| 10-30 pcs | 145,00 € | −5 % |
| 31+ pcs | 137,00 € | −10 % |
Informations sur le produit "DB-24P 24 voies, carte fille d'entrées numériques isolées optiquement"
La DB-24P CR est une carte fille à 24 voies d'entrées numériques isolées optiquement, conçue pour se connecter aux cartes d'entrées numériques compatibles OPTO-22 telles que les DIO24, DIO48 et DIO144. Chaque entrée utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, de sorte que les signaux de terrain sont électriquement séparés de l'ordinateur hôte. Cette séparation contribue à protéger l'ordinateur contre les tensions de mode commun élevées, les boucles de masse et les surtensions courantes dans les environnements industriels.
Pour les signaux continus, la carte accepte des niveaux allant du TTL jusqu'à 24 V, avec un niveau de tension ON de 2,8 V à 24 V (max) et un niveau de tension OFF de 1 V (max). Pour les signaux alternatifs, le cavalier du filtre AC doit être court-circuité. L'entrée enregistre alors un niveau logique haut constant lorsque la fréquence AC est de 1 kHz ou plus et que la tension est d'au moins 4 Vrms. La vitesse de réponse est de 20 µs sans filtre et de 2,2 ms avec filtre.
La carte consomme +5 V sous 290 mA et mesure 213 mm x 132 mm. Elle fonctionne entre 0 et 60 °C et est livrée avec un câble plat CA-5015 (50 broches, 1,5 M) pour le raccordement.
Applications
- Commande marche/arrêt
- Gestion de l'énergie
- Automatisation des tests
- Contrôle de procédés
| Entrée d'alimentation: | +5 V |
|---|---|
| Entrées numériques: | 24 |
| Température de fonctionnement: | 0 ~ 60 °C |
| Type de produit: | Carte fille |
| Interface: | Compatible OPTO-22 |
| Isolation: | Optique |
Caractéristiques techniques
| Entrée numérique | |
|---|---|
| Canaux | 24 |
| Type | Contact humide |
| Niveau de tension ON | 2,8 V ~ 24 V (max.) |
| Niveau de tension OFF | 1 V (Max) |
| Vitesse de réponse | 20 µs sans filtre / 2,2 ms avec filtre |
| Impédance d'entrée | 1,2 kohm |
| Alimentation | |
| Consommation | +5 V@290 mA |
| Mécanique | |
| Dimensions (mm) | 213 mm x 132 mm |
| Environnement | |
| Température de fonctionnement | 0 ~ 60°C |
| Température de stockage | -20 ~ 70°C |
| Humidité | 5 % à 90 % sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
Connexion
Produits similaires

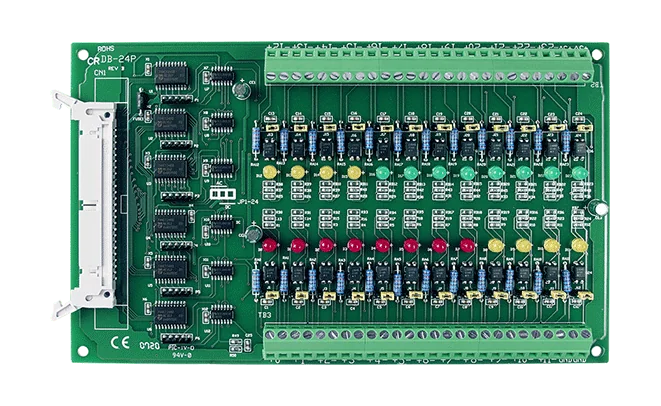

La DB-24P/DIN CR est une carte fille à 24 voies d'entrées numériques isolées, destinée aux cartes DIO24, DIO48 et DIO144, à la PIO-D144 et aux autres cartes d'entrées numériques compatibles OPTO-22. Chaque entrée utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, de sorte que les signaux terrain sont électriquement séparés de l'ordinateur hôte.Utilisez-la pour détecter des signaux continus allant des niveaux TTL jusqu'à 24 V, ou des signaux alternatifs sur une large plage. Pour un fonctionnement en alternatif, le cavalier de filtre AC doit être court-circuité. La carte enregistre un niveau logique haut constant lorsque la fréquence du signal alternatif est de 1 kHz ou plus et que la tension est d'au moins 4 Vrms.L'isolation contribue à protéger l'ordinateur contre les fortes tensions de mode commun, les boucles de masse et les surtensions fréquentes en environnement industriel. La carte se monte sur rail DIN, et cette référence comprend le câble plat à 50 broches CA-5015 (1,5 m).ApplicationsCommande marche/arrêtGestion de l'énergieAutomatisation des testsContrôle de procédés
La DB-24PD CR ajoute 24 voies d'entrée numériques isolées optiquement aux cartes d'entrée numériques compatibles OPTO-22, y compris les DIO24, DIO48 et DIO144. Chaque voie utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, qui protège l'ordinateur hôte des fortes tensions de mode commun, des boucles de masse et des surtensions courantes dans les installations industrielles.Les entrées à contact sec reconnaissent un niveau logique haut à partir de 2,8 V jusqu'à 24 V et un niveau logique bas à 1 V ou moins. Elles conviennent donc aux signaux continus de niveau TTL et supérieur. Pour les signaux alternatifs, la carte détecte un niveau logique haut constant lorsque la fréquence d'entrée est de 1 kHz ou plus et que la tension est d'au moins 4 Vrms. Le cavalier du filtre CA doit être fermé lorsque des entrées alternatives sont utilisées. Le temps de réponse est de 20 µs sans filtre et de 2,2 ms avec filtre.La commande comprend un câble DB37 mâle-mâle CA-3710 (45°, 1 m) pour le raccordement à la carte compatible. Les applications typiques incluent la commande marche/arrêt, la gestion de l'énergie, l'automatisation des tests et la régulation de procédés.ApplicationsCommande marche/arrêtGestion de l'énergieAutomatisation des testsRégulation de procédés

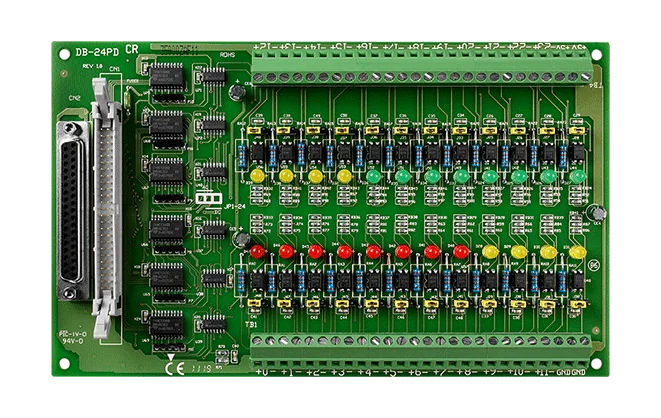

La DB-24PD/DIN CR est une carte fille à 24 voies d'entrées numériques isolées optiquement, qui se connecte aux cartes d'E/S numériques compatibles OPTO-22 telles que les DIO24, DIO48 et DIO144. Chaque entrée utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, ce qui permet d'isoler l'ordinateur hôte des fortes tensions de mode commun, des boucles de masse et des pics de tension fréquents dans les environnements industriels.La carte accepte des signaux DC à contact sec, des niveaux TTL jusqu'à 24 V, et peut également détecter une large plage de signaux AC. Avec le cavalier de filtre AC court-circuité, une entrée AC est enregistrée comme un niveau logique haut constant lorsque sa fréquence est de 1 kHz ou plus et que sa tension est d'au moins 4 Vrms. Le temps de réponse est de 20 µs sans filtre et de 2,2 ms avec filtre. Cette variante pour rail DIN est livrée avec un câble DB37 mâle-mâle CA-3710, 45º, 1 m.Entrées isolées optiquement, 24 voiesConnexion directe aux cartes d'entrées numériques compatibles OPTO-22 DIO24, DIO48 et DIO144Entrée DC de niveaux TTL jusqu'à 24 V, avec niveau ON de 2,8 V à 24 V et niveau OFF de 1 V maximumEntrée AC avec filtre sélectionnable, seuil de 1 kHz et 4 VrmsTampon d'entrée avec comparateurs de tensionMontage sur rail DIN, carte de 213 mm x 132 mmApplicationsCommande tout ou rienGestion de l'énergieAutomatisation des testsContrôle de procédé
