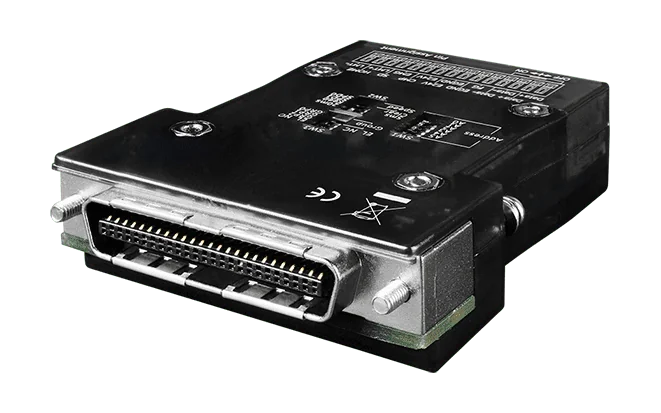

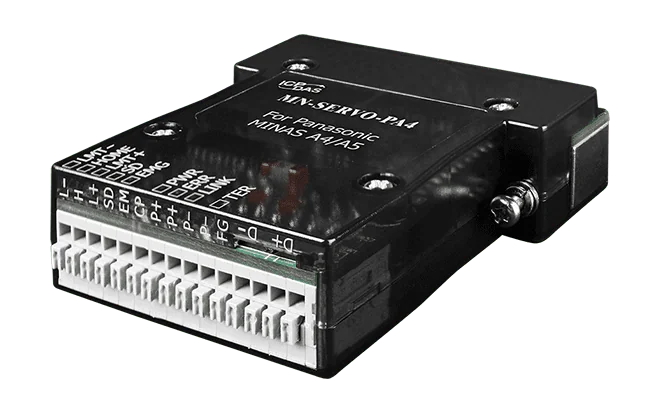

MN-SERVO-PA4 Módulo de control de movimiento monoeje Motionnet, Panasonic MINAS A4

El MN-SERVO-DAA es un módulo de control de movimiento de un eje que se conecta directamente a un servoaccionamiento Delta ASDA-A/A2 y se integra en una línea Motionnet mediante un cable LAN Cat.5 estándar. Añade un eje a un sistema de movimiento distribuido sin necesidad de un tendido de cableado independiente desde el controlador hasta cada accionamiento, lo que resulta adecuado para la automatización de máquinas compactas y muy integradas.Cada módulo gestiona una salida de pulsos de hasta 6,6 MHz, la entrada de encoder y las entradas de sensores de límite, origen y desaceleración de su eje. Se pueden controlar hasta 64 ejes en una misma línea, con interpolación lineal multieje y circular de 2 ejes, y aceleración y deceleración en perfil T/S. La velocidad y la posición pueden modificarse en marcha.La versión de pedido CR incorpora de serie bloques de terminales de tipo resorte, por lo que no se necesita una placa de terminales adicional. Ofrece aislamiento triple entre alimentación, comunicación y E/S para mejorar la inmunidad al ruido y la protección de los equipos.AplicacionesControl de movimiento distribuido multieje en la automatización de máquinasAmpliación de ejes para sistemas de servoaccionamientos Delta ASDA-A/A2

MN-SERVO-MJ3 CR es un módulo de extensión monoeje para control de movimiento distribuido sobre Motionnet. Se conecta directamente a un variador servo Mitsubishi MELSERVO-J3/J4 y se encadena al controlador mediante un cable LAN estándar Cat.5, lo que reduce el cableado entre variador y controlador. Hasta 64 módulos monoeje pueden compartir una misma línea serie, lo que lo convierte en una opción práctica para diseños de máquina muy integrados.Este código de pedido corresponde a la versión con bornes de resorte, por lo que no se necesita regleta adicional para el cableado en campo. El módulo ofrece una salida de pulsos máxima de 6,6 MHz, interpolación circular de 2 ejes, interpolación lineal multieje y aceleración y deceleración en curva T/S, con entradas de sensor para deceleración, origen y límites positivo y negativo en cada eje.La alimentación, la comunicación y las E/S están aisladas en tres vías, con un aislamiento de 1000 V en la entrada de 24 VDC. El rango de funcionamiento es de 0 a +60 °C y el módulo cuenta con las marcas CE, UKCA, RoHS y WEEE.AplicacionesControl de movimiento multieje distribuido en automatización de máquinas altamente integradasControl de posicionamiento de ejes servo Mitsubishi MELSERVO-J3/J4

El MN-SERVO-YSV CR amplía el control de movimiento distribuido en un bus de campo Motionnet añadiendo un único eje servo. Se monta directamente sobre un variador servo Yaskawa Sigma II/III/V y se conecta al controlador mediante un cable LAN serie Cat.5, lo que reduce el cableado entre los variadores y el controlador. Es adecuado para diseños de automatización de máquinas compactos y muy integrados.Cada módulo se cablea en sus bornes de tipo resorte, por lo que no se necesita ninguna regleta de bornes adicional. Conectar el cable LAN serie entre módulos es el único cableado entre módulos requerido, y una sola línea serie puede admitir hasta 64 módulos de un solo eje.Entre las funciones de movimiento se incluyen la interpolación lineal multieje, la interpolación circular de 2 ejes y la aceleración y deceleración con perfil en T/S. La velocidad y la posición pueden modificarse en marcha. Cada eje dispone de entradas para sensor de desaceleración, origen y límites positivo y negativo, y el módulo ofrece límites software y una salida de disparo por comparación. La alimentación, la comunicación y las E/S están aisladas en tres vías para mejorar la inmunidad al ruido y la protección de los equipos.AplicacionesControl de movimiento multieje distribuido en automatización de máquinasAmpliación de ejes servo en máquinas accionadas por variadores Yaskawa Sigma II/III/V

MN-SERVO-PA4-EC CR es un módulo de control de movimiento monoeje distribuido que extiende una red de bus de campo Motionnet a los servoamplificadores Panasonic MINAS A4. Se monta directamente sobre el servoamplificador, de modo que el controlador solo necesita una conexión LAN Cat.5 en serie por módulo, en lugar de un cableado punto a punto independiente hacia cada accionamiento.Los módulos se conectan en cadena (daisy-chain) con cables LAN estándar, y una única línea serie admite hasta 64 módulos monoeje. El módulo proporciona salida de pulsos de hasta 6,6 MHz, entrada de encoder y entradas dedicadas para los sensores de desaceleración, origen y de límite positivo y negativo en cada eje, además de interpolación lineal multieje e interpolación circular de 2 ejes.Este código de pedido utiliza la variante de conector e-CON Mini-Clamp, que ofrece un proceso de terminación de cable más rápido y sin restos de material. Su alimentación, comunicación y E/S están aisladas en tres vías para mejorar la inmunidad al ruido y la protección del equipo.AplicacionesControl de movimiento distribuido sobre un bus de campo MotionnetAutomatización integrada de máquinas con servoamplificadores Panasonic MINAS A4
