PIO-D64U Carte PCI d'E/S numériques universelle, 64 voies avec compteur/temporisateur
Carte DAQ PCI universelle avec 32 entrées numériques, 32 sorties numériques et un compteur/temporisateur 16 bits à 6 voies. Remplacement direct de la PIO-D64, sans modification des logiciels ni des pilotes.
- Interface PCI universelle compatible avec le bus 3,3 V/5 V
- 32 entrées numériques et 32 sorties numériques, en deux ports de 16 bits chacun, niveaux 5 V/TTL
- Compteur/temporisateur 16 bits à six voies avec trois compteurs descendants 16 bits programmables indépendants
- Quatre sources d'horloge sélectionnables : 250 kHz, 500 kHz, 1 MHz et 2 MHz
- Déclenchement d'interruptions par événement ou par temporisateur, avec gestion programmable des interruptions
- Commutateur d'identification de carte (Card ID) intégré de 4 bits pour identifier les cartes lorsque deux cartes ou plus sont installées
236,00 € par pièce
| 1-9 pcs | 236,00 € | |
|---|---|---|
| 10-30 pcs | 224,00 € | −5 % |
| 31+ pcs | 212,00 € | −10 % |
Informations sur le produit "PIO-D64U Carte PCI d'E/S numériques universelle, 64 voies avec compteur/temporisateur"
PIO-D64U est une carte PCI universelle destinée aux emplacements de bus 3,3 V et 5 V, qui ajoute 64 voies numériques de niveau TTL à un ordinateur industriel. Les 32 entrées et 32 sorties sont chacune organisées en deux ports de 16 bits, ce qui permet de les adresser simplement par opérations en mots de 16 bits.
La carte est un remplacement direct de la PIO-D64 : les logiciels et pilotes existants peuvent donc rester inchangés. Un compteur/temporisateur à six voies peut utiliser des sources d'horloge de 250 kHz, 500 kHz, 1 MHz ou 2 MHz, dont trois voies sont disponibles pour la mesure de fréquence, le comptage d'événements ou la génération d'impulsions. Les voies restantes assurent les fonctions d'interruption. Un commutateur d'identification de carte (Card ID) de 4 bits intégré permet d'identifier chaque carte dans le logiciel lorsque deux cartes ou plus sont installées dans le même ordinateur.
Les cas d'utilisation typiques comprennent le comptage d'événements, la mesure de fréquence, la génération d'impulsions et les E/S numériques pilotées par interruption sur un système d'acquisition de données à base de PC.
Applications
- Comptage d'événements et mesure de fréquence
- Génération d'impulsions
- E/S numériques pilotées par interruption sur des systèmes d'acquisition de données à base de PC
- Installations multi-cartes sur PC nécessitant une identification des cartes
| Entrées numériques: | 32 |
|---|---|
| Sorties numériques: | 32 |
| Température de fonctionnement: | 0 ~ +60 °C |
| Type de produit: | Carte PCI DAQ |
| Interface: | PCI universel 3,3 V/5 V |
Caractéristiques techniques
| Matériel | |
|---|---|
| Connecteur | embase 20 broches x 5 |
| ID de carte | Oui (4 bits) |
| Entrée numérique | |
| Canaux | 32 |
| Type | 5 V/TTL |
| Niveau de tension ON | 2.0 V min. |
| Niveau de tension OFF | 0,8 V max. |
| Vitesse de réponse | 1,0 MHz |
| Mode de déclenchement | Mise à jour statique |
| Sortie numérique | |
| Canaux | 32 |
| Type | 5 V/TTL |
| Mode de fonctionnement | Mise à jour statique |
| Tension de charge | Logique 0 : 0,4 V max. Logique 1 : 2,4 V min. |
| Courant de charge | Sink : 24 mA @ 0,8 V Source : 15 mA @ 2,0 V |
| Vitesse de réponse | 1,0 MHz |
| Timer/compteur/fréquence | |
| Canaux | 6 (Indépendant x 3/EVTIRQ x 1/TMRIRQ x 1/EXTIRQ x 1) |
| Type | 5 V/TTL |
| Résolution | 16 bits |
| Horloge de référence | Interne : 4 MHz |
| Bus PC | |
| Type | PCI universel 3.3 V/5 V, 32 bits |
| Bus de données | 8 bits |
| Alimentation | |
| Consommation | 200 mA @ +3.3 V 180 mA @ +12 V |
| Mécanique | |
| Dimensions (mm) | 112 x 156 x 22 (W x L x D) |
| Environnement | |
| Température de fonctionnement | 0 ~ +60°C |
| Température de stockage | -20 ~ +70°C |
| Humidité | 5 ~ 85 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
Téléchargements
Connexion
Accessoires
ADP-20/PCI CR est une rallonge de connecteur 20 broches vers 20 broches pour le câblage de carte PCI. Elle transmet une connexion double par câble plat 20 broches sur une distance plus longue, ce qui permet d'accéder à la carte depuis un emplacement plus pratique.Le kit comprend un ensemble de câbles plats CA-2002, 20 broches, d'une longueur de 20 cm, fourni en deux câbles. Vous pouvez ainsi commencer le câblage immédiatement, sans avoir à vous procurer séparément un câble compatible.La rallonge est conforme à la directive RoHS. Elle fait partie de la gamme d'accessoires pour cartes filles d'acquisition de données (DAQ) ; elle convient donc aux ingénieurs qui conçoivent ou entretiennent des systèmes d'acquisition de données utilisant des cartes PCI.
Câble plat, 20 broches, 20 cm (1 jeu de 2 câbles).
Câble plat, 20 broches, 1 m.
Câble plat, 20 broches, 2 m.
La DB-16P CR est une carte fille d'entrées numériques isolées à 16 voies, destinée à la carte A-82X, à toute carte de la série 812pg, 711, 726 ou 720, ainsi qu'aux cartes multifonctions à bus PCI. Chaque voie utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, ce qui permet à la carte de fonctionner avec des entrées en courant continu comme en courant alternatif.Elle sert à détecter des signaux continus allant des niveaux TTL jusqu'à 24 V, ainsi qu'une large plage de signaux alternatifs. L'isolation optique protège l'ordinateur hôte contre les fortes tensions de mode commun, les boucles de masse et les surtensions fréquentes dans les environnements industriels.Niveau ON : 2,8 VDC à 24 VDC (max), ou 4 VAC à 24 VAC (max) à 1 kHzNiveau OFF : 1 VDC (max), ou 1 VAC (max) à 1 kHzTemps de réponse : 20 µs sans filtre / 2,2 ms avec filtreConsommation : 12 V / 0,53 A ; 5 V / 0,2 AApplicationsDétection d'entrées numériques isoléesGestion de l'énergieAutomatisation des testsContrôle de procédés
La DB-16R est une carte fille à 16 sorties relais qui permet à un port de sortie numérique de commuter 16 relais Form C. Chaque relais est activé par l'application d'un signal de 5 V sur son canal via le connecteur à câble plat 20 broches ; la carte peut ainsi être pilotée directement depuis un A-82X, un DIO-64 ou tout autre port de sortie numérique compatible.Chaque relais dispose d'une LED d'indication qui s'allume lorsque le relais est actif, ce qui facilite la vérification de l'état des canaux lors de la mise en service et du dépannage. Le câblage terrain s'effectue par bornes à vis, et une entrée d'alimentation séparée par bornes à vis est prévue afin que la carte ne prélève pas son alimentation sur le PC hôte.Caractéristiques des contacts de relais : 0,5 A sous 120 VAC ou 1 A sous 24 VDCTemps de fermeture 6 ms, temps de relâchement 3 msLivrée avec le câble plat CA-2010, 20 broches, 1 mApplicationsCommande tout ou rienGestion de l'énergieAutomatisation des essaisContrôle de procédés
La DB-24POR est une carte fille qui fournit 24 voies de relais PhotoMOS à contact Form A pour commuter des charges depuis un système d'acquisition de données. Chaque voie est isolée optiquement, avec une tension d'isolement nominale de 5 000 Vcc, ce qui permet de séparer efficacement les circuits de commande du côté commuté.Les raccordements terrain se font par bornes à vis, et une LED par voie indique l'état du relais, ce qui simplifie la mise en service et le dépannage. La carte dispose d'un connecteur compatible OPTO-22, ainsi que d'un connecteur D-sub 37 broches et d'un connecteur 20 broches, offrant plusieurs options d'intégration avec un système hôte.La référence de la variante CR inclut un câble plat CA-5015 (50 broches, 1,5 m). La carte convient aux tâches de commutation tout ou rien dans la gestion de l'énergie, le contrôle de procédés et l'automatisation des essais.ApplicationsCommande tout ou rienGestion de l'énergieAutomatisation des essaisContrôle de procédés
Carte de relais de puissance 24 voies (12 V). Comprend : CA-5015 (câble plat, 50 broches, 1,5 m).

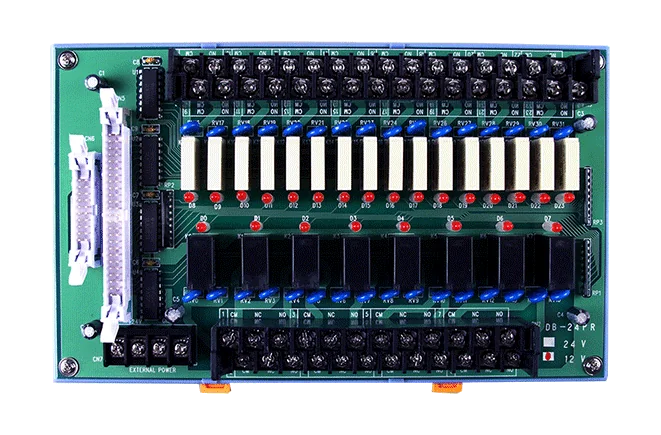

Carte de relais de puissance 24 voies avec montage sur rail DIN (12 V). Inclut : CA-5015 (câble plat, 50 broches, 1,5 m).

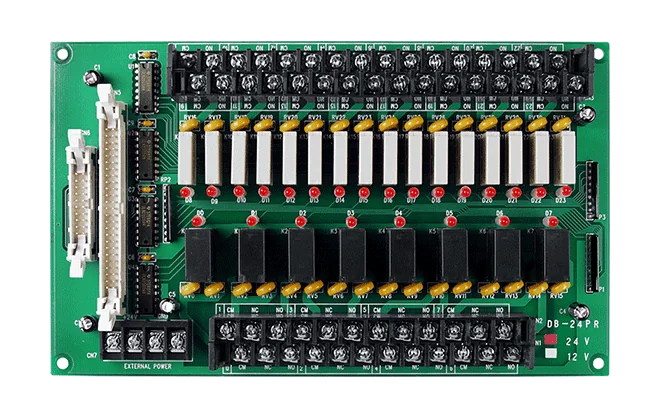

Carte relais de puissance 24 voies (24 V), avec CA-5015 (câble plat, 50 broches, 1,5 m).

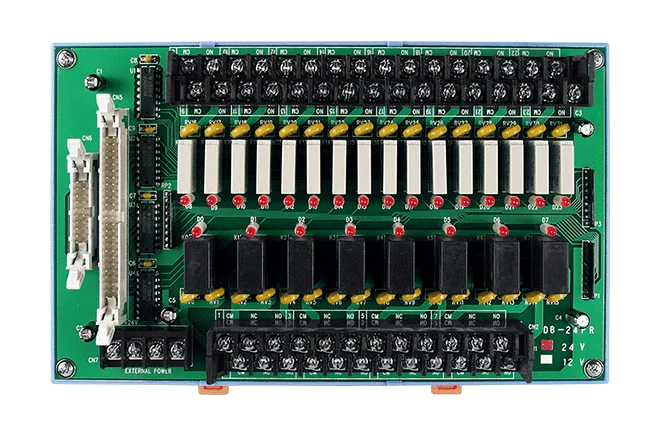

Carte de relais de puissance 24 voies avec montage sur rail DIN (24 V). Comprend : CA-5015 (câble plat, 50 broches, 1,5 m).
