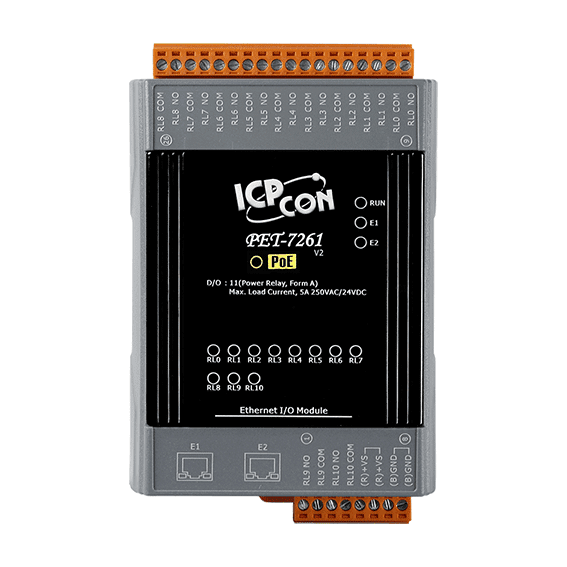

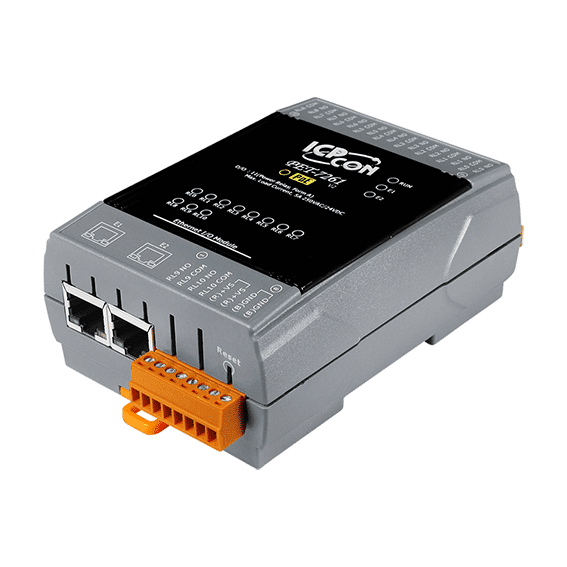

PET-7261 Module E/S Ethernet PoE, 11 voies, relais de puissance forme A

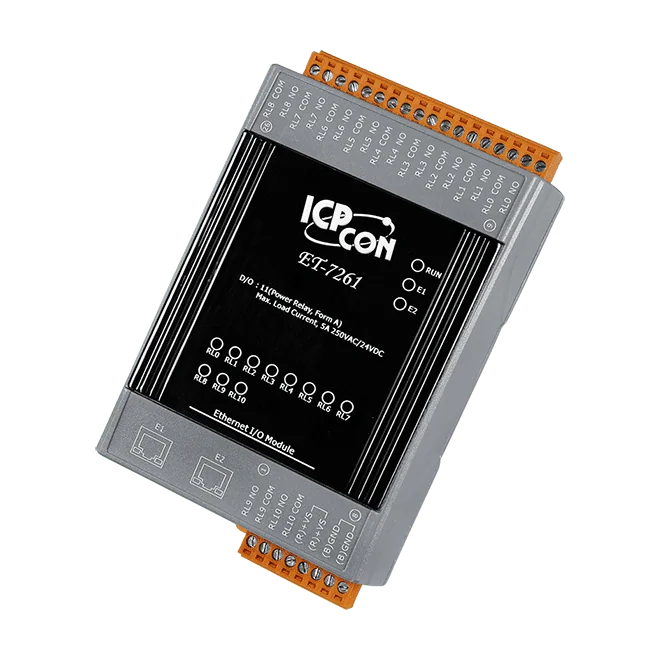

ET-7261 CR est un module E/S Ethernet qui commute 11 relais de puissance de type A (contact travail) via Modbus TCP ou Modbus UDP. Chaque relais est prévu pour 5 A sous 250 VAC ou 24 VDC en charge résistive, avec un temps d'actionnement de 10 ms maximum et un temps de relâchement de 5 ms maximum. Les valeurs de mise sous tension et de sécurité des relais sont programmables, ce qui permet de placer les sorties dans un état connu au démarrage du module ou en cas de perte de communication.Le commutateur intégré 2 ports avec bypass LAN permet de chaîner les modules en guirlande le long d'une ligne, sans commutateur externe. L'appareil intègre un serveur web et une interface Web HMI, ainsi qu'une sécurité des communications par contrôle d'accès avec identifiant, mot de passe et filtre IP. La double protection par watchdog et la connexion par paire d'E/S permettent de contrôler plus finement le comportement du module en cas de défaut.L'isolation est de 1500 VDC côté Ethernet et de 3000 VDC côté E/S, mais les voies relais ne sont pas isolées entre elles. Le module fonctionne avec une alimentation de +12 ~ +48 VDC avec protection contre les inversions de polarité, consomme 4,4 W maximum et fonctionne entre -25 ~ +75 °C. Il se monte sur rail DIN dans un boîtier de 76 x 120 x 42 mm et porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

PET-7260 CR est un module E/S Ethernet alimenté par PoE qui combine six entrées numériques à contact sec et six relais de puissance Form A. Chaque entrée peut être utilisée comme compteur 32 bits, ce qui rend l'appareil adapté au comptage d'impulsions et à la surveillance d'état via Modbus TCP ou Modbus UDP.Le commutateur intégré 2 ports 10/100 Base-TX avec bypass LAN permet de chaîner le module le long d'une ligne réseau. Les valeurs de mise sous tension et de sécurité des relais sont programmables, et les E/S sont isolées optiquement à 3000 VDC pour la protection contre les surtensions transitoires, bien que les voies d'entrée ne soient pas isolées entre elles.Chaque relais est classé 5 A @ 250 VAC/24 VDC pour charges résistives. Lors de la commutation de charges inductives, installez une diode de roue libre pour les charges en courant continu, ou une varistance à oxyde métallique pour les charges en courant alternatif, afin de protéger les contacts des relais et d'allonger leur durée de vie.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7260A associe la mise en réseau Ethernet, le comptage des entrées numériques et la commutation par relais de puissance dans un seul module à montage sur rail DIN. Son serveur web intégré et son Web HMI permettent la configuration depuis un navigateur, et il peut être piloté à distance via Modbus TCP ou Modbus UDP ; il s'intègre donc facilement aux logiciels de contrôle-commande industriels tels que les IHM, SCADA, automates programmables et autres.Les deux ports de commutateur 10/100 Base-TX intégrés, avec bypass LAN, permettent de chaîner les modules ou d'étendre le réseau le long de la ligne Ethernet sans ajouter de commutateur externe. Le module peut être alimenté soit par Power-over-Ethernet IEEE 802.3af (Classe 1) via un câble cuivre, soit par un bornier +12 ~ +48 VDC.Les six entrées à contact sec ou humide peuvent servir de compteurs, et les six relais de puissance Form A sont homologués 5 A @ 250 VAC/24 VDC pour charges résistives. Le double watchdog, la connexion par paires d'E/S et l'isolement E/S de 3000 VDC garantissent un fonctionnement fiable dans les armoires de commande.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7267 CR est un module E/S Ethernet alimenté par PoE qui commute huit relais de puissance de type Forme A (SPST N.O.). Chaque relais est calibré pour 5 A sous 250 VAC ou 24 VDC en charge résistive, ce qui permet de piloter directement des charges au niveau du secteur dans les armoires de commande de bâtiments et de machines. La valeur de mise sous tension et la valeur de sécurité de chaque relais sont programmables, ce qui permet de définir un état connu à la mise sous tension ainsi qu'un état de sécurité.La communication s'effectue en Modbus TCP et Modbus UDP. Un commutateur 2 ports 10/100 Base-TX avec bypass LAN permet de chaîner le module le long du réseau, et le contrôle d'accès (ID, mot de passe et filtrage IP) restreint les personnes autorisées à y accéder. Un serveur web intégré et une IHM web donnent accès au module depuis un navigateur, et un double watchdog surveille à la fois le module et la communication. L'isolation optique est certifiée à 3000 VDC pour la protection contre les surtensions transitoires, bien que les canaux de relais ne soient pas isolés entre eux.Le module accepte une alimentation PoE (IEEE 802.3af, Classe 1) ou une alimentation à bornier de +12 ~ +48 VDC, avec une consommation maximale de 4,1 W. Il se monte sur rail DIN et fonctionne entre -25 ~ +75 °C. Les applications typiques comprennent l'automatisation des bâtiments, l'automatisation d'usine et de machines, la maintenance et le diagnostic à distance, ainsi que les équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
