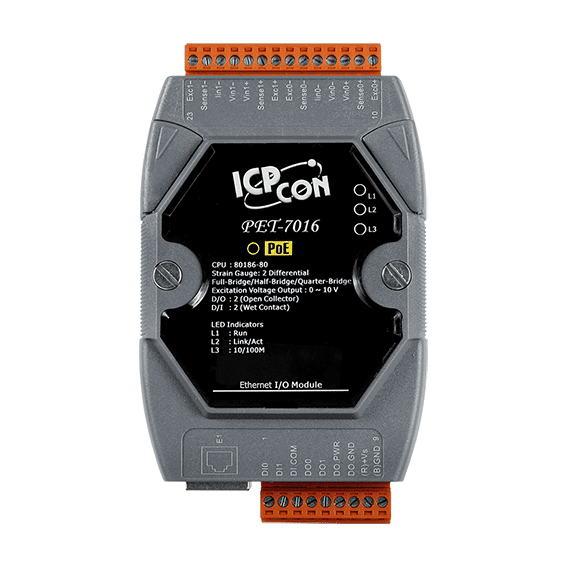

PET-7016 Module E/S PoE, 2 entrées jauge de contrainte, 2 DI, 2 DO

L'ET-7016 est un module E/S Ethernet pour la mesure à distance par jauge de contrainte. Il dispose de deux voies d'entrée analogique différentielles acceptant un câblage en pont complet, demi-pont et quart de pont, ainsi que d'une sortie d'excitation 0 ~ 10 V pour alimenter le pont. Chaque entrée analogique peut être configurée avec sa propre plage, couvrant les gammes en millivolts, en tension et en courant, si bien qu'un seul module peut traiter différents types de capteurs.Côté numérique, le module offre deux entrées à contact sec pouvant également compter des impulsions, et deux sorties open-collector isolées, d'un courant nominal de 700 mA par voie. Les sorties numériques peuvent être configurées en sorties d'alarme. Les mesures longue distance sont prises en charge grâce à la compensation de la chute de tension le long de la ligne de câble.La communication s'effectue par un seul port RJ-45 10/100 Base-TX utilisant Modbus TCP ou Modbus UDP. Un serveur web intégré et une IHM web permettent la configuration et la supervision, et l'accès peut être restreint par identifiant, mot de passe et filtre IP. Les doubles chiens de garde et la connexion par paires E/S renforcent la fiabilité de fonctionnement du module, qui se monte sur rail DIN.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7002 CR associe trois entrées analogiques, six entrées numériques avec fonction de comptage et trois sorties relais de puissance de type Form A dans un seul module Ethernet, alimenté soit par PoE, soit par un bornier +12 ~ +48 VDC. Chaque entrée analogique se configure par cavalier en tension ou en courant, avec des plages de ±150 mV à ±10 V, 0 ~ 20 mA, ±20 mA et 4 ~ 20 mA, et elle est protégée contre les surtensions jusqu'à 240 Vrms.Les ingénieurs apprécieront ce module pour les E/S déportées : il prend en charge Modbus TCP et Modbus UDP, intègre un serveur web avec IHM web, et assure la sécurité des communications grâce au contrôle d'accès par identifiant, mot de passe et filtrage IP. Un double chien de garde et la connexion par paires d'E/S garantissent un fonctionnement robuste, et les sorties relais disposent de valeurs programmables à la mise sous tension et de valeurs de repli.Le module offre une isolation interne de 2500 VDC et une protection ESD de 4 kV. Sa plage de fonctionnement est de -25 ~ +75 °C. Il est conçu pour un montage sur rail DIN et est déclaré conforme RoHS.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7024 CR réunit des voies de sortie analogique, d'entrée numérique et de sortie numérique dans un seul module Ethernet à montage sur rail DIN. Ses quatre sorties analogiques se configurent par cavalier en tension ou en courant, couvrant +/-5 V, +/-10 V, 0 ~ 20 mA et 4 ~ 20 mA, ce qui permet à un seul module de piloter une gamme d'actionneurs et de régulateurs de terrain. Les cinq entrées numériques acceptent des contacts secs ou humides et intègrent un compteur 32 bits, tandis que les cinq sorties numériques sont de type collecteur ouvert en logique négative (sink), isolées.L'alimentation peut être fournie via Ethernet par PoE IEEE 802.3af classe 1, ou par un bornier +12 ~ +48 VDC, ce qui simplifie le câblage dans les armoires où une alimentation séparée n'est pas pratique. Les protocoles Modbus TCP et Modbus UDP sont pris en charge, et le serveur web intégré ainsi que l'IHM web permettent la configuration et la supervision depuis un navigateur.Cette variante conforme RoHS convient à l'automatisme du bâtiment, à l'automatisation d'usine et de machines, ainsi qu'à la maintenance et au diagnostic à distance. Son isolation E/S intramodule de 2500 VDC et sa protection ESD de 4 kV contribuent à protéger le module dans les installations électriquement exigeantes.ApplicationsAutomatisme du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

PET-7026 CR regroupe six entrées analogiques, deux sorties analogiques, deux entrées numériques et deux sorties numériques dans un même module Ethernet sur rail DIN. Il convient aux ingénieurs qui ont besoin d'acquisition de signaux mixtes et de commande sur un seul nœud réseau, avec Modbus TCP et Modbus UDP pour la communication avec l'hôte.Chaque entrée analogique peut être configurée en tension ou en courant, et sur une plage de ±500 mV à ±20 mA ou de 4 ~ 20 mA, sélectionnée par cavalier. Les entrées supportent une protection contre les surtensions de 240 Vrms, et les sorties analogiques peuvent également être configurées en tension ou en courant à l'aide de leurs cavaliers. Les entrées numériques prennent en charge les contacts secs ou humides et peuvent compter des impulsions jusqu'à 32 bits.Adapté aux installations où l'alimentation et les données partagent un même câble Ethernet, grâce au PoE (IEEE 802.3af, classe 1) ou à une alimentation +12 ~ +48 VDC par bornier.Le serveur web intégré et l'IHM Web simplifient la configuration et la supervision.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
