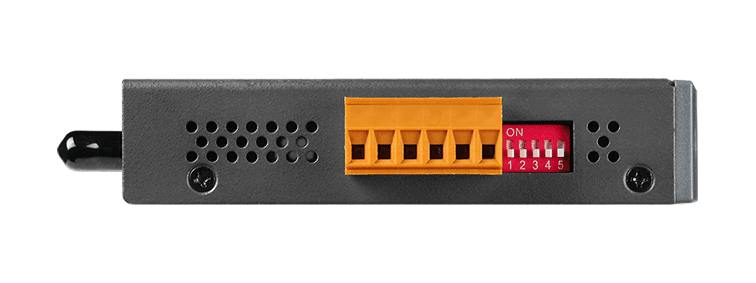

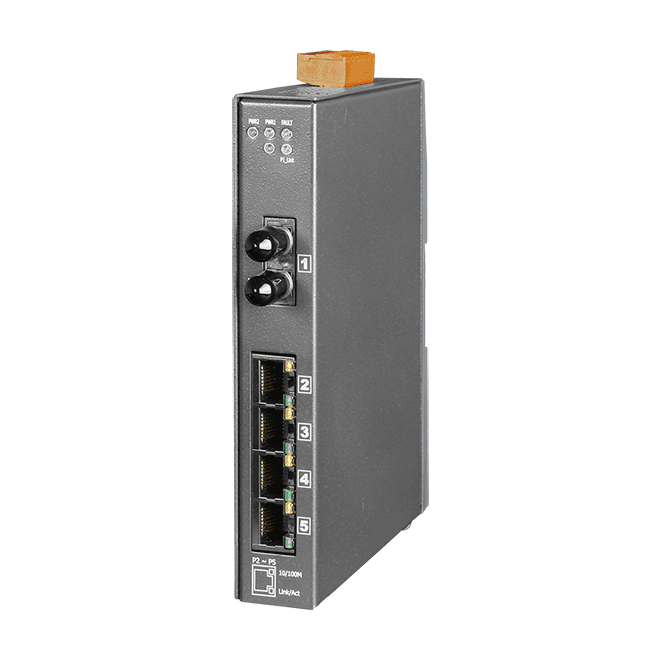

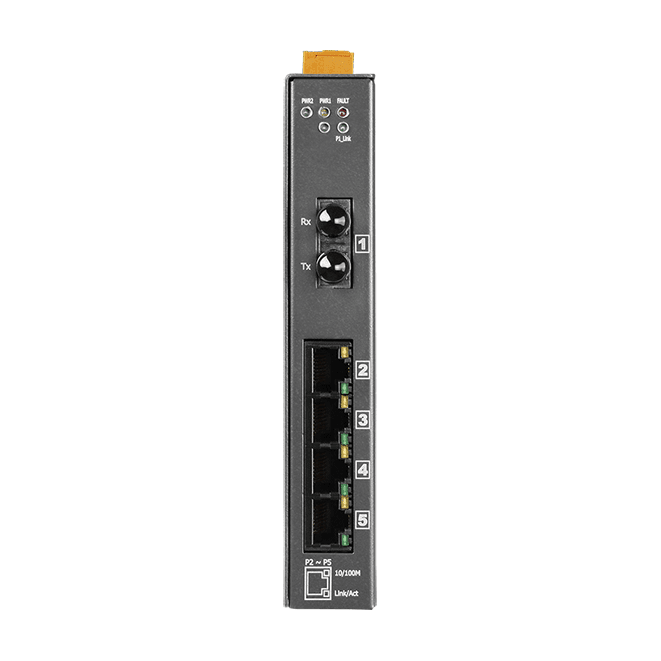

NSM-205AFT-T Commutateur Ethernet non géré, 4 ports 10/100 + 1 fibre multimode ST

NS-205AFT-T est un commutateur Ethernet non géré qui associe quatre ports RJ-45 10/100Base-TX à un port fibre multimode 100Base-FX équipé d'un connecteur ST. La liaison fibre transporte 100 Mbit/s sur des distances allant jusqu'à 2 km et, la liaison étant optique, les perturbations électriques présentes sur le site ne se couplent pas au chemin du signal.L'appareil accepte une large plage d'alimentation de +12 à +48 VDC via des entrées d'alimentation redondantes. Il peut ainsi fonctionner directement sur les tensions continues courantes en automatisation industrielle, sans convertisseur externe. La protection contre l'inversion de polarité et une sortie d'alarme à relais de 2 A @ 30 VDC facilitent la surveillance simple de l'alimentation et des défauts. La protection contre les tempêtes de diffusion (broadcast storm) est incluse.Le montage s'effectue sur rail DIN. Le boîtier est en plastique et la plage de fonctionnement spécifiée est de -30 °C à +75 °C, avec un stockage entre -40 °C et +85 °C. Pour la liaison fibre, la fiche technique recommande un câble 62,5/125 µm pour un fonctionnement en full-duplex.ApplicationsRéseaux Ethernet d'automatisation industrielleLiaisons fibre entre segments de réseau industriels

NS-205AFC-T CR est un switch Ethernet non géré associant quatre ports RJ-45 10/100Base-TX à un port fibre multimode 100Base-FX doté d'un connecteur SC. La liaison fibre isole le signal des perturbations électromagnétiques et atteint une portée de 2 km en full duplex, ce qui convient aux connexions entre armoires ou bâtiments lorsque le cuivre serait peu fiable.Le switch accepte des alimentations redondantes de +12 à +48 VDC, il peut donc fonctionner directement sur les bus DC industriels courants sans convertisseur externe. Une protection contre l'inversion de polarité et une sortie d'alarme à relais de 2 A sous 30 VDC facilitent la surveillance des défauts sur site.Le traitement store-and-forward, le contrôle de flux IEEE 802.3x et la protection contre les tempêtes de broadcast assurent un fonctionnement stable sur de petits segments Ethernet industriels. Le montage se fait sur rail DIN et la plage de fonctionnement est de -30 °C à +75 °C.ApplicationsSegments Ethernet industriels nécessitant une liaison fibre pour l'immunité au bruitLiaisons fibre entre armoires ou bâtiments pour des équipements connectés en EthernetInstallations alimentées en 12 à 48 VDC sans convertisseur externe

Le NS-205AFCS-T CR est un commutateur Ethernet non géré qui relie quatre ports cuivre RJ-45 (10/100Base-TX) à un port fibre monomode (100Base-FX, connecteur SC). La fibre protège la liaison des perturbations électriques et permet des distances allant jusqu'à 30 km ; une fibre 9/125 μm est recommandée pour un fonctionnement en full duplex.L'alimentation se fait par deux entrées redondantes +12 à +48 VDC, avec protection contre l'inversion de polarité ; le commutateur peut donc fonctionner directement sur les tensions d'alimentation industrielles courantes, sans convertisseur externe. Une sortie d'alarme à relais (2 A @ 30 VDC) et des LED d'état facilitent la supervision.Le boîtier en plastique se monte sur rail DIN et supporte une plage de température de fonctionnement de -30 °C à +75 °C. Cette référence correspond à la variante fibre monomode SC 30 km de la série NS-205.ApplicationsRéseaux d'automatisation industrielleLiaisons Ethernet longue distance sur fibre monomodeEnvironnements électriquement bruités

Le NS-205AFCS-60T est un switch Ethernet non géré qui associe quatre ports cuivre RJ-45 à un port fibre monomode 100Base-FX. Il convient aux ingénieurs qui doivent étendre un segment 10/100 Mbit/s sur de longues distances tout en isolant la liaison des perturbations électriques.Le port fibre utilise un connecteur SC et prend en charge jusqu'à 60 km, avec une fibre 9/125 μm recommandée pour un fonctionnement en full duplex. Les deux entrées redondantes +12 à +48 VDC, protégées contre les inversions de polarité, permettent au switch de fonctionner avec les tensions d'alimentation industrielles courantes sans convertisseur externe, et une sortie d'alarme à relais signale les défauts d'alimentation.Traitement store and forward avec une table MAC de 2048 entrées et une mémoire tampon de trames de 1 MbitMontage sur rail DIN, dans un boîtier plastique de 31 x 157 x 123 mm (L x P x H)Plage de fonctionnement de -30 °C à +75 °C, adaptée aux armoires soumises à rude épreuveApplicationsLiaisons Ethernet 10/100 Mbit/s longue distance entre bâtiments ou sites de machines isolésEnvironnements industriels électriquement bruyants où la fibre isole la liaisonArmoires d'automatisme industriel alimentées en 12 à 48 VDC

Le NSM-205AFC-T est un switch non géré qui associe quatre ports RJ-45 10/100Base-TX à un port fibre multimode 100Base-FX doté d'un connecteur SC. La liaison fibre transporte 100 Mbit/s en full duplex sur des distances pouvant atteindre 2 km, et elle est beaucoup moins exposée aux perturbations électriques que le câblage cuivre, ce qui convient aux environnements industriels bruyants.L'alimentation se fait par deux entrées redondantes +12 ~ +48 VDC, protégées contre l'inversion de polarité, ce qui permet à l'appareil de fonctionner avec différentes alimentations continues industrielles courantes. Une sortie d'alarme à relais et une indication PWR_Fault signalent les défauts d'alimentation, et la protection contre les tempêtes de diffusion contribue à maintenir la stabilité du réseau sous un fort trafic de broadcast.Le boîtier métallique est conçu pour un montage sur rail DIN dans les armoires de commande et présente un indice de protection IP30, avec une plage de fonctionnement de -30 °C ~ +75 °C et une plage de stockage de -40 °C ~ +85 °C. Les normes prises en charge incluent IEEE 802.3, 802.3u et 802.3x, avec une isolation de 1500 Vrms entre les ports pendant une minute.ApplicationsExtension de segments Ethernet sur fibre multimode jusqu'à 2 kmRaccordement d'équipements dans des zones industrielles électriquement bruyantes où les liaisons cuivre posent problèmeRéseaux d'armoires de commande alimentés par des alimentations continues redondantes

Le NSM-205AFCS-T CR est un switch Ethernet non géré qui associe quatre ports RJ-45 10/100Base-TX à un port fibre monomode 100Base-FX. Les liaisons par fibre optique sont insensibles aux perturbations électriques et peuvent couvrir jusqu'à 30 km à 100 Mbit/s, ce qui fait de ce switch un choix pratique pour étendre des segments Ethernet industriels sur de grands sites.L'alimentation se fait par deux entrées redondantes acceptant de +12 à +48 VDC, avec protection contre l'inversion de polarité. Cette large plage couvre les tensions d'alimentation industrielles courantes sans convertisseur externe, et une sortie d'alarme à relais signale les défauts d'alimentation au système de commande. Le boîtier métallique avec montage sur rail DIN et indice de protection IP30 convient à une installation en armoire de commande.Le traitement store-and-forward, le contrôle de flux IEEE 802.3x et la protection contre les tempêtes de diffusion contribuent à maîtriser le trafic sur le réseau. L'appareil est prévu pour un fonctionnement de -30 °C à +75 °C et porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsLiaisons Ethernet longue distance dans les réseaux d'automatisation industrielleRaccordement de machines distantes ou d'armoires de commande par fibre monomodeEnvironnements industriels perturbés électriquement où l'isolation par fibre est privilégiée

Le NSM-205AFCS-60T CR associe quatre ports RJ-45 10/100Base-TX à un port fibre 100Base-FX unique sur connecteur SC, fonctionnant en monomode pour des liaisons pouvant atteindre 60 km. Commutateur non géré à stockage et retransmission, il convient à l'extension d'un segment Ethernet sur fibre sans couche de gestion à configurer.La transmission par fibre évite que les perturbations électriques n'affectent la liaison, et les ports Ethernet sont homologués pour une isolation de 1500 Vrms pendant une minute. La protection contre les tempêtes de diffusion et le contrôle de flux IEEE 802.3x contribuent à maintenir le trafic, tandis que la table MAC de 2048 entrées et la mémoire tampon de trames de 1 Mbit soutiennent le processus de commutation.L'alimentation provient d'entrées redondantes de +12 à +48 VDC avec protection contre les inversions de polarité, et une sortie d'alarme à relais de 2 A sous 30 VDC est fournie. Le boîtier métallique présente un indice de protection IP30 pour un montage sur rail DIN, et l'appareil fonctionne de -30 °C à +75 °C. Il est certifié CE, UKCA, FCC, RoHS et WEEE.ApplicationsRéseaux Ethernet d'automatisation industrielleLiaisons Ethernet longue distance jusqu'à 60 kmEnvironnements électriquement bruyants où la fibre garantit une liaison exempte d'interférences
