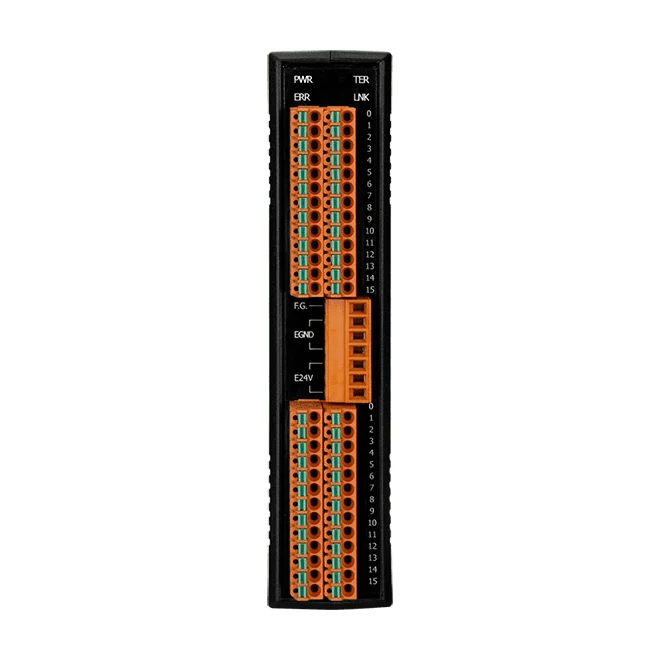

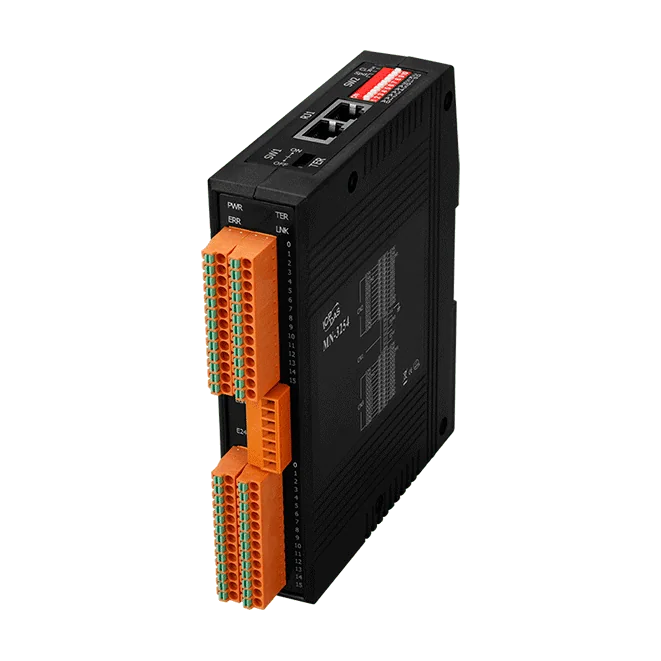

MN-3254 Module d'E/S Motionnet, 16 entrées TOR isolées et 16 sorties TOR isolées

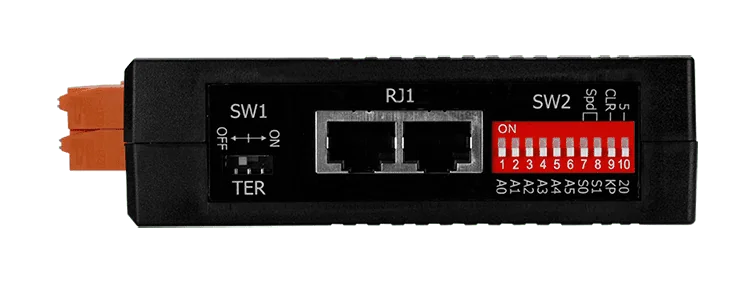

Le MN-3254T ajoute 16 entrées numériques isolées et 16 sorties numériques isolées à un réseau Motionnet. Chaque port d'entrée peut être configuré en NPN ou PNP pour une tension de 12 à 24 V, ce qui le rend compatible avec des capteurs de l'une ou l'autre convention de logique.La vitesse de transfert Motionnet se sélectionne par commutateur DIP à 2,5, 5, 10 ou 20 Mbit/s. À 20 Mbit/s, le temps de communication par appareil est de 15,1 μs. L'alimentation, la communication et les E/S sont isolées les unes des autres. Les sorties sont de type open-collector à logique sink, avec un courant nominal de 200 mA par voie, et des diodes de roue libre internes pouvant être raccordées à des alimentations différentes sur chaque port de huit voies.Des voyants LED indiquent l'état de la communication, de l'alimentation interne 3,3 V, du commutateur de résistance de terminaison et l'état des E/S, ce qui facilite la mise en service et le diagnostic des défauts. Le boîtier en plastique se monte sur rail DIN et est spécifié pour un fonctionnement de 0 à +60 °C.ApplicationsAutomatisation de machinesE/S déportées sur réseaux Motionnet

Le MN-3253 CR ajoute 32 voies d'entrées numériques isolées à un réseau Motionnet, ce qui permet d'étendre la capacité d'entrées déportées sans tirer de câblage séparé pour chaque signal. Chaque port d'entrée peut être configuré en NPN ou en PNP pour des capteurs de 12 à 24 V, ce qui simplifie l'adaptation du module aux équipements de terrain déjà en place.Le temps de cycle est de 15,1 μs par appareil à 20 Mbit/s, et une ligne complète de 64 modules couvre 2048 points d'entrée en 0,97 ms. La vitesse de transfert se choisit parmi 2,5, 5, 10 ou 20 Mbit/s à l'aide d'un commutateur DIP. L'état des entrées est mis à jour automatiquement par le système Motionnet à intervalle constant, et il est possible de configurer des interruptions sur certaines entrées afin que l'automate n'ait pas à les interroger en permanence.Le module assure une isolation des entrées de 3000 Vrms et sépare l'alimentation, la communication et les E/S pour une meilleure protection. Des LED d'état indiquent l'état de la communication, celui des E/S et la tension interne de 3,3 V, et un commutateur de résistance de terminaison est fourni. Le câblage s'effectue à l'aide de borniers enfichables à 13 broches, et le boîtier en plastique se monte sur rail DIN. La plage de fonctionnement nominale est de 0 à +60 °C.ApplicationsAutomatisation de machinesExtension distribuée d'entrées numériques pour systèmes Motionnet

MN-3253T CR est un module d'extension Motionnet qui ajoute 32 voies d'entrées numériques isolées à un réseau de commande distribué. Chaque ligne de transfert Motionnet peut accueillir jusqu'à 64 modules, ce qui permet à une seule ligne d'atteindre 2048 voies d'entrée. Avec 64 modules raccordés, les signaux de l'ensemble des 2048 points peuvent être échangés en 0,97 ms.Chaque port d'entrée peut être configuré en NPN ou en PNP pour des signaux de 12~24 V, ce qui convient à des capteurs de types différents sur un même module. L'isolation est assurée entre l'alimentation, la communication et les E/S. Une interruption sur changement d'état peut être définie pour les points choisis, afin que l'automate hôte n'ait pas à les scruter en permanence. Des LED d'état indiquent l'état de la communication et l'activité des E/S pour faciliter la mise en service et le diagnostic des défauts.Le module utilise un boîtier plastique avec bornes enfichables à 13 points et se monte sur rail DIN. Il est prévu pour un fonctionnement de 0 ~ +60 °C et est livré dans la version à bornier conforme RoHS de la série MN-3253.ApplicationsAutomatisation de machinesExtension distribuée d'entrées numériques sur systèmes Motionnet

Le MN-3257 CR est un module d'extension Motionnet qui ajoute 32 sorties numériques isolées à un système de commande distribué. Chaque ligne de transfert Motionnet peut accueillir jusqu'à 64 modules, ce qui permet d'atteindre 2048 voies de sortie sur une même ligne. Chaque module est mis à jour automatiquement à intervalle constant par le système Motionnet, de sorte que le contrôleur n'a pas besoin de l'interroger.Chaque sortie est de type collecteur ouvert à absorption (sink), avec une diode de roue libre interne, avec un courant maximal de 200 mA par voie et une tension de charge maximale de +30 VDC. Les diodes de roue libre sont regroupées par port de 8 signaux, et chaque port peut être raccordé à une source d'alimentation différente. Des interruptions peuvent être configurées sur des points d'entrée choisis, ce qui évite de gaspiller du temps processeur en scrutation répétée.L'isolation est assurée entre l'alimentation, la communication et les E/S, avec une tenue de 3000 Vrms sur les sorties. Deux connecteurs RJ-45 Motionnet permettent un câblage en guirlande, la vitesse de transfert se sélectionne parmi 2,5, 5, 10 ou 20 Mbps au moyen d'un commutateur DIP, et des voyants LED indiquent l'état de la communication et des E/S. Le boîtier en plastique se monte sur rail DIN.ApplicationsAutomatisation de machinesExtension distribuée de sorties numériques pour systèmes Motionnet
