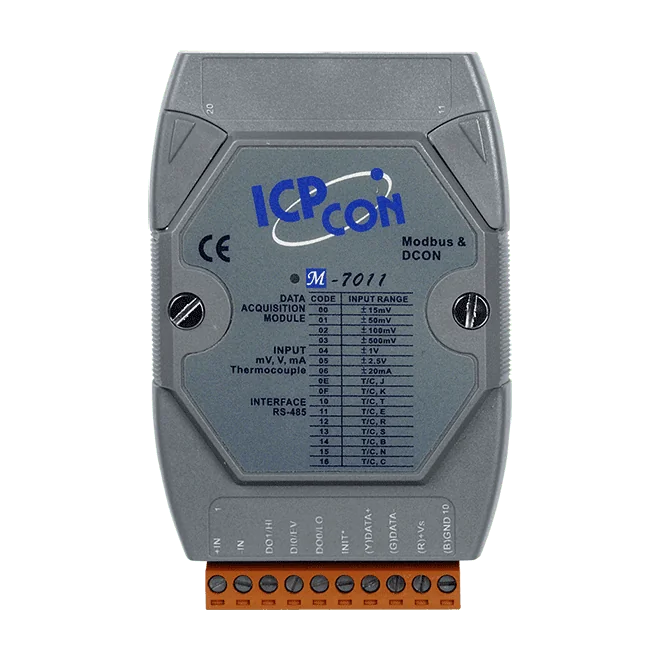

M-7011-G Module d'entrée thermocouple, 1 voie d'entrée analogique, Modbus RTU et DCON

Le I-7011 CR est un module d'E/S déportées RS-485 doté d'une entrée analogique différentielle unique, acceptant les signaux de tension, de courant et de thermocouple. Ce code de commande à capot bleu (CR) utilise le protocole DCON sur son port série, avec un débit en bauds configurable de 1200 à 115200 bps et un format de données fixe (N, 8, 1).L'entrée analogique prend en charge les thermocouples de types J, K, T, E, R, S, B, N et C, avec détection de thermocouple ouvert pour le diagnostic des défauts. Les plages de tension vont de ±15 mV à ±2,5 V, et la résolution de 16 bits offre une précision de ±0,1 % de la pleine échelle (FSR) à une fréquence d'échantillonnage totale de 10 Hz. L'entrée de courant (±20 mA) nécessite une résistance externe optionnelle de 125 Ω.L'entrée numérique peut être utilisée comme compteur d'événements à 50 Hz, et les deux sorties open-collector de type sink peuvent servir d'alarmes haut/bas, avec des valeurs programmables à la mise sous tension et de sécurité. L'isolation interne au module est de 3000 VCC, et le module est alimenté en +10 ~ +30 VCC avec protection contre l'inversion de polarité. Il se monte sur rail DIN et est prévu pour un fonctionnement de -25 ~ +75 °C.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-7011D CR est un module d'E/S à montage sur rail DIN destiné à la mesure de signaux de tension, de courant ou de thermocouple via RS-485 avec le protocole DCON. Son unique entrée analogique différentielle offre une résolution de 16 bits et prend en charge les types de thermocouples standard J, K, T, E, R, S, B, N et C, avec détection de thermocouple ouvert pour signaler un câblage capteur rompu.Outre la voie analogique, le module fournit une entrée numérique à contact sec configurée en compteur d'événements à 50 Hz, ainsi que deux sorties numériques à collecteur ouvert pouvant servir à la signalisation d'alarmes haute et basse. Un afficheur LED 7 segments à 5 chiffres et une LED d'état d'alimentation et de communication offrent une visibilité locale sans PC.Le module est isolé à 3000 VDC entre ses circuits internes et intègre un double chien de garde pour la surveillance du module et de la communication. Il est alimenté en +10 ~ +30 VDC avec protection contre l'inversion de polarité et est conçu pour un fonctionnement de -25 ~ +75 °C. Cette référence à capot bleu convient à l'automatisation des bâtiments, des usines et des machines, à la maintenance et au diagnostic à distance, ainsi qu'aux équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-7011P CR est un module d'entrée thermocouple à 1 voie pour la série d'E/S déportées I-7000, communiquant sur RS-485 avec le protocole DCON. Son entrée analogique accepte des signaux de tension, de courant et de thermocouple, et cette variante ajoute la prise en charge des thermocouples de types L et M en plus de la plage standard, ce qui la rend adaptée aux types de capteurs que le I-7011 de base ne couvre pas.Outre l'entrée analogique, le module fournit une entrée numérique fonctionnant comme compteur d'événements à 50 Hz et deux sorties numériques en collecteur ouvert, configurables en alarme haute/basse. La détection de thermocouple ouvert permet d'identifier un câblage de capteur défectueux.Caractéristiques électriques et mécaniques essentielles pour la conception du système :Isolation intermodule de 3000 VDCAlimentation de +10 ~ +30 VDC avec protection contre l'inversion de polaritéMontage sur rail DIN, 72 x 123 x 35 mmTempérature de fonctionnement de -25 ~ +75 °CApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

I-7011PD CR est un module d'E/S déporté de la série I-7000 qui apporte une entrée analogique différentielle, une entrée numérique et deux sorties numériques sur un réseau DCON RS-485. L'entrée analogique accepte des signaux de thermocouple, de tension ou de courant, si bien qu'un seul module peut couvrir plusieurs types de capteurs dans l'automatisation des bâtiments, de l'industrie et des machines.La variante « P » ajoute la prise en charge des thermocouples de types L et M, en plus de J, K, T, E, R, S, B, N et C. La détection de thermocouple ouvert est assurée sur l'entrée analogique. L'entrée numérique fonctionne comme compteur d'événements à 50 Hz, et les deux sorties à collecteur ouvert peuvent servir d'alarmes haute/basse avec des valeurs programmables à la mise sous tension et en sécurité. L'entrée en courant nécessite une résistance externe optionnelle de 125 Ω.Un afficheur LED 7 segments à 5 chiffres et une LED d'alimentation et de communication donnent un état local d'un coup d'œil. Le module offre une isolation intermodule de 3000 VDC, un double chien de garde intégré et un boîtier pour rail DIN de 72 x 123 x 35 mm. Il fonctionne sous +10 ~ +30 VDC sur une plage de température de -25 ~ +75 °C.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

M-7011D-G est un module E/S RS-485 monovoie qui accepte les signaux de thermocouple, de tension et de courant et les convertit en valeurs numériques pour un système hôte. Sa résolution de 16 bits et la détection de thermocouple ouvert le rendent adapté aux tâches de surveillance de température où l'identification des défauts de capteur est importante.Outre l'entrée analogique, le module fournit une entrée numérique configurée en compteur d'événements à 50 Hz et deux sorties numériques à collecteur ouvert pouvant être paramétrées en alarmes haute/basse. Les valeurs de sortie à la mise sous tension et les valeurs de sécurité sont programmables. Un double chien de garde intégré et une isolation intermodule de 3000 VDC contribuent à un fonctionnement fiable dans les installations automatisées.La variante à capot gris avec afficheur LED 7 segments à 5 chiffres communique sur un port RS-485 unique en Modbus RTU ou DCON, sélectionnable par logiciel, à des débits de 1200 à 115200 bps. Il se monte sur rail DIN et fonctionne sous +10 à +30 VDC, de -25 à +75 °C.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
