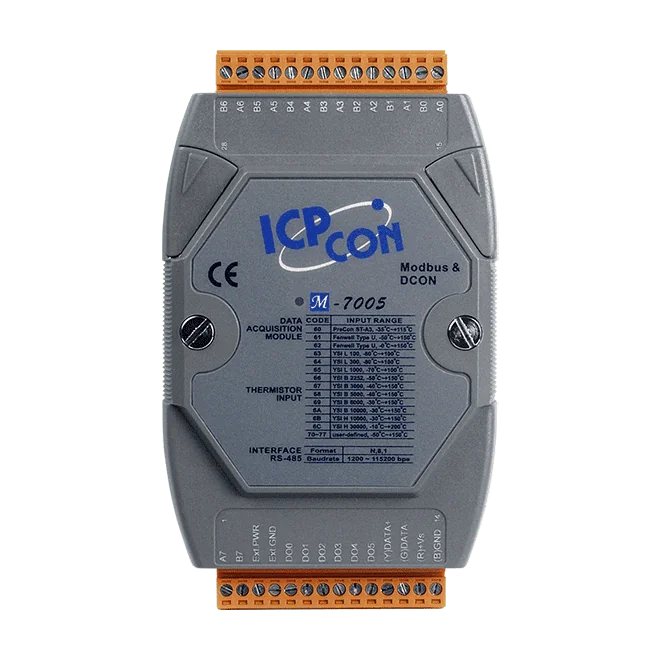

M-7005-G Module d'entrée thermistance 8 voies et sortie TOR 6 voies, Modbus RTU/DCON

Le I-7005 CR mesure la température à partir de capteurs à thermistance et transmet les valeurs mesurées via RS-485 en utilisant le protocole DCON. Chacune de ses huit voies d'entrée peut être configurée séparément pour un type de thermistance différent. Le module prend en charge une large liste de types standard ainsi que des types définis par l'utilisateur, qui se paramètrent en saisissant les coefficients de Steinhart lorsque cela est nécessaire.Six sorties numériques à collecteur ouvert (sink, NPN) permettent au module de piloter directement des signaux d'alarme lorsqu'une température surveillée nécessite une intervention. Les entrées thermistance sont protégées par une isolation intermodule de 3000 VDC et une protection contre les surtensions de 120 VDC. Un double chien de garde intégré assure un fonctionnement fiable sans surveillance.Caractéristiques électriques et mécaniques essentielles de l'I-7005 CR :Alimentation de +10 ~ +30 VDC avec protection contre les inversions de polaritéTempérature de fonctionnement de -25 ~ +75 °CMontage sur rail DIN, 72 x 123 x 35 mm (L x P x H)ApplicationsAutomatisation de bâtimentsAutomatisation d'usinesAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

M-7002-G CR est un module E/S RS-485 à montage sur rail DIN qui regroupe dans un seul boîtier des entrées analogiques 16 bits, des entrées numériques et des sorties à relais. Chacun des quatre canaux analogiques différentiels peut être configuré individuellement en plage de tension ou de courant, le type d'entrée étant sélectionné par cavalier. Il convient aux ingénieurs qui ont besoin d'une mesure précise associée à une commande de commutation depuis un seul nœud RS-485.Les canaux analogiques couvrent des plages de ±150 mV à ±10 V et ±20 mA, ainsi que 0 ~ 20 mA et 4 ~ 20 mA. Le mode normal échantillonne à 10 Hz avec une précision de 0,1 % de la pleine échelle (FSR), tandis que le mode rapide échantillonne à 60 Hz avec une précision de 0,5 % FSR. Chaque entrée analogique est protégée contre les surtensions jusqu'à 240 Vrms, et le module est isolé en interne jusqu'à 2500 VDC.Les cinq entrées numériques sont de type contact sec (wet contact), à logique sink ou source, et les quatre relais de puissance de type Form A sont calibrés pour 5 A sous 250 VAC ou 30 VDC. Les protocoles Modbus RTU et DCON sont pris en charge sur le port RS-485 à des débits de 1200 ~ 115200 bps. Le capot gris (-G) identifie cette variante de la série M-7002.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le M-7003-G est un module d'E/S déportées RS-485 qui associe huit entrées analogiques 16 bits à quatre sorties relais Form A dans un seul module à montage sur rail DIN. Chaque voie analogique peut recevoir sa propre plage d'entrée, ce qui convient aux installations à capteurs mixtes où les types de signaux diffèrent d'une voie à l'autre. L'entrée en tension ou en courant se sélectionne par cavalier, et la fréquence d'échantillonnage peut passer du mode normal au mode rapide selon le temps de réponse requis.Le module est conçu pour des environnements électriquement exigeants. Les voies analogiques supportent une surtension pouvant atteindre 120 VDC, et la conception intègre une isolation intermodule de 2500 VDC ainsi qu'une tenue ESD de 4 kV sur chaque borne. Un double chien de garde intégré permet un fonctionnement sans surveillance, tandis que les valeurs de mise sous tension et de sécurité des relais sont programmables, afin que les sorties adoptent un état défini après le démarrage ou en cas de défaut de communication.Le M-7003-G est la variante à capot gris du M-7003, destinée aux ingénieurs ayant besoin d'un accès DCON ou Modbus RTU sur un bus RS-485 partagé. Les applications типиques incluent l'automatisation des bâtiments et des usines, la commande de machines, ainsi que la maintenance et le diagnostic à distance.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le M-7004-G est un module d'entrée de température à quatre voies destiné aux ingénieurs qui doivent collecter les mesures de capteurs numériques DS18B20 sur une installation répartie. Chaque voie accepte des raccordements capteur à 2 ou 3 fils, et jusqu'à 20 capteurs peuvent être connectés en guirlande sur une même voie, sur une longueur de câblage pouvant atteindre 100 mètres.Mesure et communication : Chaque capteur DS18B20 offre une plage de mesure de -55 ~ +125 °C et une précision de ±0,5 °C entre -10 et +85 °C, avec une résolution de 12 bits et une fréquence d'échantillonnage de 1 Hz. Les mesures sont renvoyées à l'hôte via un port RS-485 unique prenant en charge Modbus RTU et DCON, avec une vitesse de transmission de 1200 à 115200 bps.Construction et installation : Le module assure une isolation interne de 3000 VDC et une protection ESD de 4 kV, et est conçu pour un montage sur rail DIN, alimenté en +10 ~ +48 VDC avec protection contre l'inversion de polarité. La variante à capot gris est celle à spécifier pour cette référence de commande.ApplicationsMesure de températureSurveillance environnementaleSurveillance de tunnelsSurveillance de bâtiments
