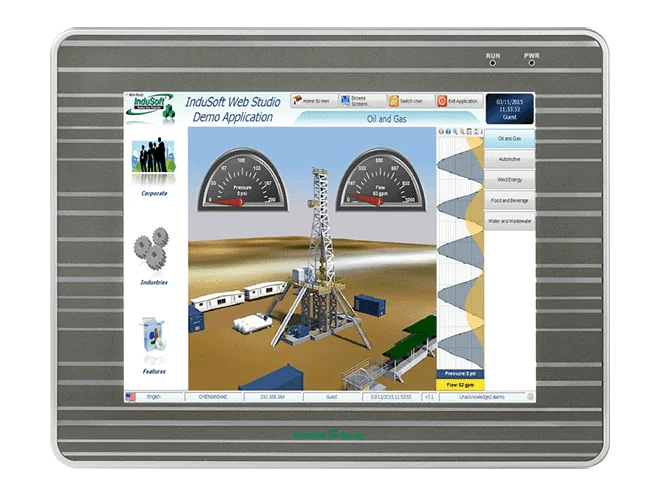

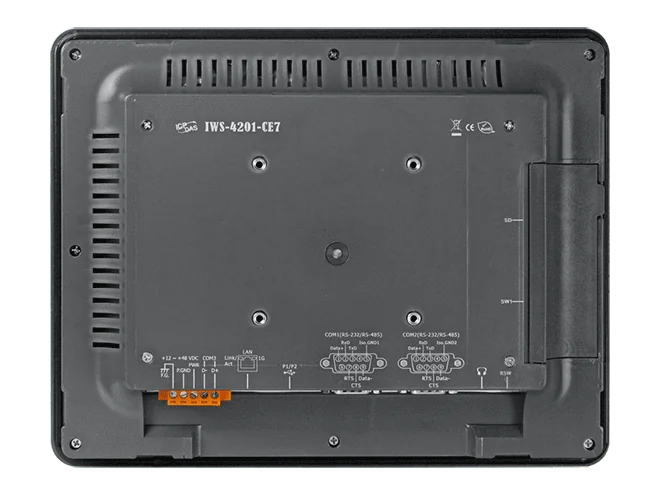

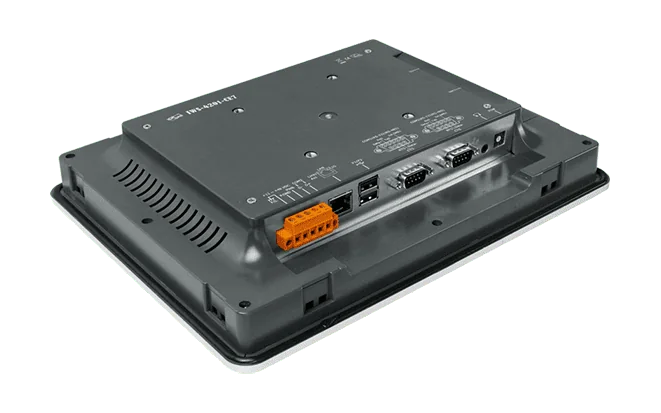

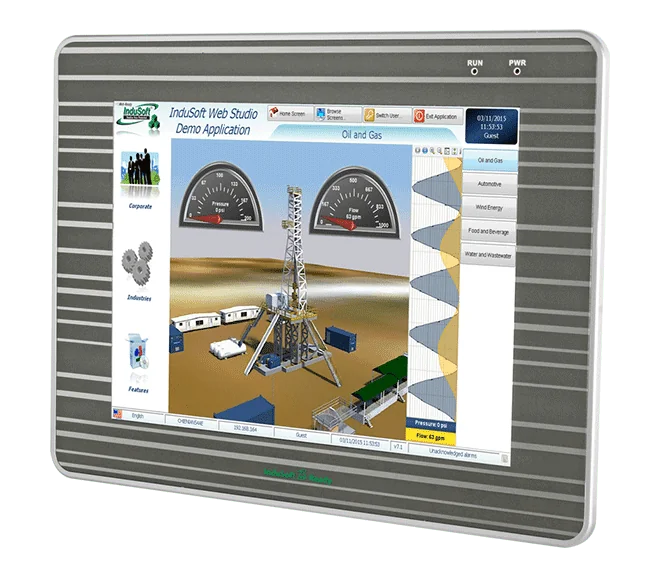

IWS-4201-CE7 Panneau PAC InduSoft ViewPAC 10,4 po avec Windows CE 7.0, IHM tactile

IWS-2201-CE7 CR est un contrôleur et terminal IHM 7 pouces à montage en façade, fonctionnant sous Windows Embedded Compact 7 avec un runtime InduSoft sous licence pour 300 tags. Il convient aux interfaces opérateur où un écran tactile, une logique de commande locale et une connectivité réseau doivent être réunis dans un seul appareil, sans emplacement d'E/S intégré.Le processeur Cortex-A8, la mémoire DDR3 de 512 Mo et la mémoire flash de 256 Mo offrent une marge suffisante pour le code applicatif et les données. Deux ports RS-232/RS-485, un port Gigabit Ethernet et deux connecteurs USB couvrent la plupart des connexions terrain et bureautiques. Lorsque des E/S supplémentaires sont nécessaires, la source indique la prise en charge d'une extension déportée via les modules d'E/S ICP DAS Ethernet, RS-485, Wi-Fi et ZigBee.La façade avant est certifiée NEMA 4/IP65 et la conception est sans ventilateur. L'appareil fonctionne de -10 à +60 °C et peut être alimenté par une source de +12 à +48 VDC ou par PoE selon IEEE 802.3af.ApplicationsIHM et terminaux opérateur montés en façadeApplications de commande et de supervisionAutomatisation à E/S déportées avec modules d'E/S Ethernet, RS-485, Wi-Fi ou ZigBee

IWS-6201-CE7 CR est un contrôleur à écran plat de 15 pouces qui associe une carte processeur à architecture RISC à un afficheur tactile TFT, adapté aux applications IHM et de commande montées en façade d'armoire. Il exécute un runtime InduSoft sous licence pour 300 tags sous Windows Embedded Compact 7, ce qui permet à l'ingénieur de réaliser l'interface opérateur et la logique de commande sur une seule unité sans ventilateur, sans PC séparé.La connectivité comprend un port Gigabit Ethernet, deux ports USB et trois ports série RS-232/RS-485 isolés. L'unité est livrée sans emplacement d'E/S : les E/S déportées s'ajoutent via les modules d'E/S ICP DAS Ethernet, RS-485, Wi-Fi ou ZigBee, et un pilote DCON est fourni pour les E/S ICP DAS.La face avant est certifiée NEMA 4/IP65 contre les projections d'eau, l'humidité et la poussière, et la conception sans ventilateur est prévue pour un fonctionnement en ambiance de -10 à +60 °C. Le panneau est destiné au montage en façade, avec un montage VESA (75 x 75) également prévu.ApplicationsIHM et interfaces opérateur montées en façadeApplications de commande et de supervision avec exploitation par écran tactileExtension d'E/S déportées via Ethernet, RS-485, Wi-Fi ou ZigBee

Le IWS-2201-CE7-1500 associe un contrôleur Cortex-A8 à 1,0 GHz à un écran tactile résistif 7 pouces de 800 x 480 points, offrant aux ingénieurs une interface opérateur à montage en façade qui exécute également la logique de commande. Le runtime InduSoft est inclus avec une licence pour 1500 tags, et le système d'exploitation Windows CE 7.0 est stocké dans la mémoire flash embarquée.La connectivité comprend un port Ethernet RJ-45 10/100/1000 Base-TX, deux ports COM RS-232/RS-485 avec isolation de 2500 VDC, et deux ports USB. L'appareil prend en charge les communications Modbus, OPC et TCP/IP client/serveur, et un pilote DCON est fourni pour les modules d'E/S ICP DAS. Des E/S déportées peuvent être ajoutées via des modules d'E/S Ethernet, RS-485, Wi-Fi et ZigBee.Ce code de commande correspond à la version sans emplacement d'E/S, avec le runtime InduSoft 1500 tags. La face avant bénéficie d'un indice de protection NEMA 4/IP65, et la conception sans ventilateur est prévue pour un fonctionnement de -10 ~ +60 °C, ce qui la rend adaptée aux installations en armoire ou sur machine dans des environnements poussiéreux ou humides.ApplicationsApplications de commande et IHMInterfaces opérateur de machines et de procédés à montage en façadeEnvironnements industriels poussiéreux ou humides

Le IWS-4201-CE7-1500 CR est un ViewPAC à montage en façade qui associe un runtime InduSoft sous licence pour 1500 tags à un écran tactile résistif de 10,4 pouces. Il s'adresse aux ingénieurs qui ont besoin d'une interface opérateur et d'un automate programmable dans une seule unité sans ventilateur, fonctionnant sous Windows Embedded Compact 7.La connectivité comprend un port Ethernet RJ-45 10/100/1000Base-TX, deux ports USB et trois ports COM isolés configurables en RS-232 ou RS-485. Le pilote DCON prend en charge les modules d'E/S ICP DAS, et l'extension d'E/S déportées est possible via des modules d'E/S Ethernet, RS-485, Wi-Fi et ZigBee.La face avant est certifiée NEMA 4/IP65 et l'appareil est spécifié pour un fonctionnement de -10 ~ +60 °C. Le modèle 10,4 pouces figure dans la variante 1500 tags : choisissez-le si votre application nécessite cette capacité de tags. L'écran 10,4 pouces 800 x 600 est celui à spécifier pour cette référence.ApplicationsIHM et interfaces opérateur à montage en façadeCommande de machines et de procédésSystèmes de commande nécessitant une extension d'E/S déportées

IWS-6201-CE7-1500 est un automate InduSoft (PAC) de montage en façade qui associe un contrôleur à architecture RISC et un écran tactile TFT de 15 pouces dans un ordinateur à écran plat renforcé. Il exécute le moteur d'exécution InduSoft avec une licence de 1500 variables sous Windows CE 7.0, ce qui le rend adapté aux interfaces opérateur et aux tâches de commande où une seule unité en face avant doit assurer les deux fonctions.L'unité ne dispose pas d'emplacements d'E/S ; elle est fournie comme contrôleur autonome doté de ports de communication pour la connexion à des équipements externes. Elle intègre une interface Ethernet de type gigabit, deux ports USB et trois ports série RS-232/RS-485 isolés. Des E/S déportées peuvent être ajoutées via les modules d'E/S ICP DAS Ethernet, RS-485, Wi-Fi et ZigBee, et un pilote DCON pour les modules d'E/S ICP DAS est fourni.La conception sans ventilateur, dépourvue de pièces mobiles, et la face avant certifiée NEMA 4/IP65 sont destinées aux environnements industriels sévères. Il fonctionne entre -10 et +60 °C et peut être alimenté par une source de +12 VCC à +48 VCC ou par PoE selon la norme IEEE 802.3af.ApplicationsIHM et terminaux opérateur de montage en façadeApplications de commande avec le logiciel InduSoft PACExtension d'E/S déportées via Ethernet, RS-485, Wi-Fi et ZigBee
