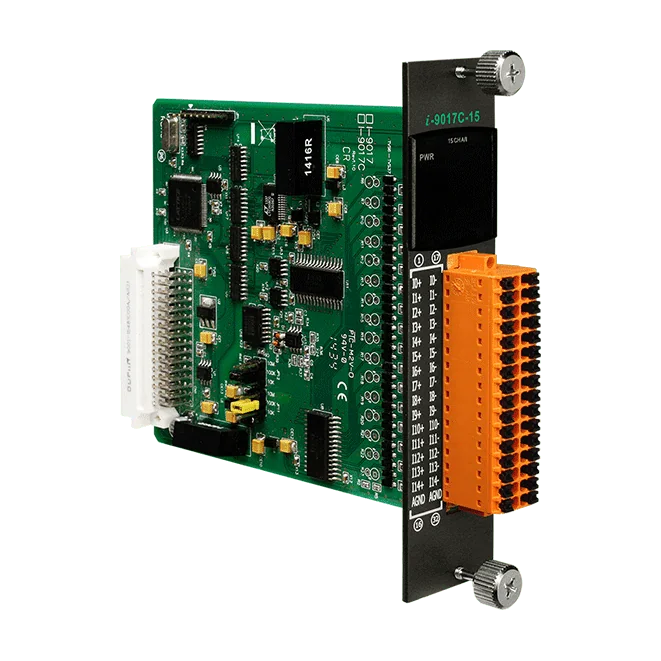

I-9017C-15 Module d'entrée courant, 15 voies différentielles, 14 bits 90 KE/s

Le I-9017 CR est un module d'entrées analogiques 14 bits destiné aux ingénieurs ayant besoin d'une acquisition rapide de signaux de tension et de courant. Il offre 16 voies d'entrée asymétriques ou 8 voies différentielles, sélectionnées par cavalier, si bien que le même module peut s'adapter à l'un ou l'autre type de câblage.Les plages d'entrée couvrent les gammes de tension ±1,25 V, ±2,5 V, ±5 V et ±10 V, ainsi qu'une plage de courant de -20 mA ~ +20 mA. L'impédance d'entrée se règle par cavalier à 20 K, 200 K ou 20 M, et la conversion A/N peut être déclenchée par scrutation ou par interruption, selon l'application.La protection électrique comprend une isolation intermodule de 2500 VDC et une immunité aux décharges électrostatiques de ±4 kV au contact pour chaque borne et de ±8 kV dans l'air. Le module convient à l'acquisition de données à haute vitesse, à la surveillance et à la commande de procédés, ainsi qu'à l'analyse vibratoire.ApplicationsSystèmes d'acquisition de données à haute vitesseSurveillance et commande de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numériques

Le I-9017-15 est un module d'entrée analogique haute vitesse pour les systèmes à base d'automates programmables (PAC) nécessitant une acquisition rapide et multivoie de signaux de tension et de courant. Il offre une résolution de 14 bits et peut être configuré par cavaliers pour 30 voies d'entrée asymétriques ou 15 voies différentielles, afin que la répartition des voies corresponde au câblage des signaux.Les plages d'entrée couvrent ±1,25 V, ±2,5 V, ±5 V et ±10 V en tension, et de -20 mA à +20 mA en courant. La mesure de courant nécessite une résistance externe optionnelle de 125 Ω. L'impédance d'entrée est sélectionnable entre 20 kΩ, 200 kΩ et 20 MΩ, et le module prend en charge les modes de déclenchement de conversion A/N par scrutation (polling) et par interruption.Mode scrutation une voie : environ 90 KE/sMode interruption une voie : 50 KE/sMode balayage 15 voies : 16 KE/sLe module assure une isolation interne de 2500 VDC et une protection ESD par contact de ±4 kV sur chaque borne. Sa bande passante de 100 kHz et ses faibles caractéristiques de dérive conviennent aux mesures où la synchronisation et la stabilité sont déterminantes.ApplicationsSystèmes d'acquisition de données haute vitesseSurveillance et contrôle de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numériques

Le I-9012 CR est un module d'entrées analogiques 8 voies à résolution 16 bits, conçu pour les applications nécessitant une acquisition de tension rapide et précise. Chaque voie peut échantillonner jusqu'à 200 kS/s en mode pacer monovoie, et la plage d'entrée peut être réglée sur ±5 V ou ±10 V.Les broches de sortie et d'entrée de déclenchement permettent de chaîner plusieurs modules I-9012 afin qu'ils échantillonnent au même instant, ce qui convient aux acquisitions multimodules où l'alignement temporel est important. Une mémoire FIFO de 8 ko tamponne les données de conversion.Le module offre une isolation intra-module de 2500 VDC et une protection ESD de ±4 kV au contact et ±8 kV dans l'air. Il est répertorié conforme RoHS et fonctionne entre -25 et +75 °C.ApplicationsAcquisition de données synchronisée multimodulesMesure de tension haute vitesse dans les systèmes d'E/S des automates PAC

Le I-9014 CR est un module d'entrée analogique destiné aux ingénieurs qui ont besoin d'une acquisition rapide et précise de tension et de courant au sein d'un système de la série I-9K/I-97K. Ses voies peuvent être configurées en 16 entrées asymétriques ou 8 entrées différentielles à l'aide de cavaliers, couvrant les plages ±10 V, ±5 V, ±2,5 V, ±1,25 V et ±20 mA.La fonction Magic Scan du module permet d'échantillonner chaque voie selon une plage d'entrée différente. Lors du balayage d'une seule voie, la fréquence d'échantillonnage est maintenue à 250 kE/s. Magic Scan peut fonctionner en balayage standard ou en fonction d'échantillonnage-blocage virtuel (Virtual Sample and Hold), une alternative moins coûteuse au blocage-échantillonnage matériel présent sur de nombreuses cartes d'entrée analogique.Un tampon FIFO de 4 K mots stocke les conversions sur la carte. Lorsque le nombre d'échantillons dépasse un niveau de FIFO prédéfini, une interruption en informe l'hôte, ce qui convient aux enregistrements et aux travaux de vibration critiques pour le temps, où l'hôte ne doit pas perdre de données. Le déclenchement externe post-trigger ainsi que le démarrage interne ou externe sont pris en charge.ApplicationsSystèmes d'acquisition de données haute vitesseAnalyse de vibrations
