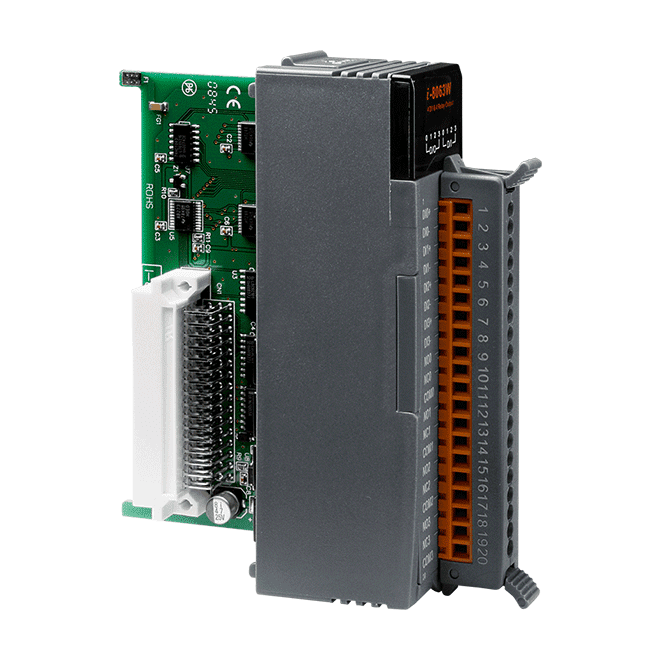

I-8063W-G Module d'E/S à 4 canaux : entrées numériques humides isolées et relais de puissance Form C

Le I-8063 CR combine quatre entrées numériques isolées et quatre sorties relais de puissance Form C dans un seul module E/S déporté compact. Chaque entrée peut être configurée en type sink ou source par le câblage, ce qui permet d'utiliser le même module avec différentes configurations de capteurs de terrain.Huit voyants LED indiquent l'état de l'alimentation et de la communication, ainsi que de chaque entrée numérique et sortie relais, ce qui facilite la mise en service et la recherche de pannes. Le module offre une protection ESD de ±4 kV sur chaque borne et une isolation interne de 3750 VDC pour une immunité au bruit dans les environnements industriels sévères.Le suffixe CR identifie la variante à capot bleu. Ses sorties relais sont dimensionnées pour 5 A, 250 VAC / 30 VDC, avec une plage de température de fonctionnement de -25 ~ +75 °C, ce qui les rend adaptées à la commutation de charges dans les équipements d'automatisation, de bâtiment et de test.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8063-G CR est un module d'E/S à faible encombrement qui associe quatre entrées numériques à contact humide isolées et quatre sorties relais de puissance Form C. Il convient aux ingénieurs qui doivent surveiller des contacts terrain et commuter des charges depuis une unité compacte dans les armoires d'automatisation.Chaque entrée numérique peut être configurée en type sink ou source selon le câblage, ce qui permet au module de s'adapter à différentes configurations d'appareils de terrain. Les sorties relais sont évaluées à 5 A sous 250 VAC ou 30 VDC, et huit LED indiquent l'alimentation, la communication ainsi que l'état de chaque voie d'entrée et de sortie. Chaque borne est protégée contre les décharges électrostatiques à ±4 kV (CEI 61000-4-2), et l'isolement interne de 3750 VDC aide le module à résister aux perturbations électriques dans les environnements sévères.La variante à boîtier gris identifiée par le suffixe -G appartient à la série à faible encombrement I-8K/I-87K et est destinée à l'automatisation des bâtiments, des usines et des machines, ainsi qu'aux applications de maintenance à distance, de diagnostic à distance et d'équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

L'I-8060 CR est un module de sortie à relais de puissance Form C à 6 voies de la série à faible encombrement I-8K/I-87K. Chaque voie commute son propre contact de relais, ce qui permet à ce module de piloter des charges de courant plus élevé depuis un système de commande, sans relais intermédiaires supplémentaires pour une simple commutation tout ou rien.Chaque voie de relais dispose de sa propre LED de signalisation, en complément d'une LED d'alimentation et de communication, si bien que l'état de chaque sortie peut être vérifié d'un coup d'œil lors de la mise en service et du dépannage. Les caractéristiques nominales des contacts sont de 0,5 A sous 125 VAC, 0,25 A sous 250 VAC et 2 A sous 30 VDC, avec des temps de travail et de relâchement respectivement de 10 ms et 5 ms au maximum.Conçu pour les armoires électriquement bruyantes, le module offre une protection ESD de ±4 kV au niveau des contacts de chaque borne et une isolation de 1500 Vrms entre le module et son environnement. Le capot bleu identifie la variante CR de la famille I-8060.ApplicationsCommutation de charges dans les systèmes de commande et d'automatisation industrielsFonction de sortie à relais dans des environnements industriels électriquement bruyants

Le I-8060-G CR est un module d'E/S pour automate PAC qui commute des charges externes au moyen de six sorties à relais de puissance Form C. Chaque voie dispose de sa propre LED, ce qui permet de vérifier d'un coup d'œil l'état de chaque relais sur la face avant, un atout lors de la mise en service ou du dépannage d'une armoire de commande.Conçu pour des installations électriquement bruyantes, le module associe une protection contre les décharges électrostatiques (ESD) de ±4 kV par contact sur chaque borne à une isolation de 1500 Vrms entre le module et son environnement. Les caractéristiques des relais sont de 0,5 A sous 125 VAC, 0,25 A sous 250 VAC et 2 A sous 30 VDC, avec un temps de commutation maximal de 10 ms et un temps de relâchement maximal de 5 ms.Faisant partie de la série à profil bas I-8K/I-87K, la version à capot gris est prévue pour une température de fonctionnement de -25 ~ +75 °C et une consommation maximale de 1 W. Elle mesure 31 x 116 x 88 mm (L x P x H) et porte les marquages CE, FCC, RoHS et DEEE.ApplicationsCommutation de charges externes depuis des systèmes de commande PAC ou d'E/S déportéesArmoires de commande industrielles soumises à des environnements électriques sévères
