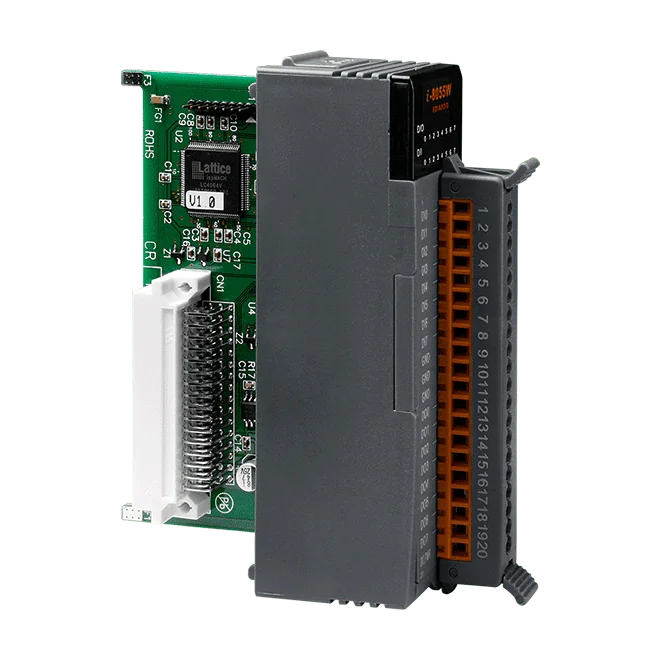

I-8055W-G Module E/S numérique 8 voies non isolé, entrée contact sec et sortie NPN à absorption

I-8055 CR est un module E/S pour automate (PAC) qui combine 8 voies d'entrée numérique non isolées et 8 voies de sortie numérique non isolées dans un seul boîtier. Les entrées sont conçues pour des raccordements à contact sec : un interrupteur ou un contact de relais vers la masse (GND) met la voie à l'état ON, et un contact ouvert la met à l'état OFF. Les sorties sont des voies à collecteur ouvert de type sink, qui commutent vers la masse avec une tension de charge comprise entre +5 VDC et +30 VDC et jusqu'à 100 mA par voie.L'état de chaque voie peut être contrôlé visuellement, le module étant équipé de 16 indicateurs LED pour les voies E/S, ainsi que d'un indicateur d'alimentation et de communication. Chaque borne bénéficie de série d'une protection ESD de ±4 kV (IEC 61000-4-2), ce qui aide le module à supporter les décharges électrostatiques pendant l'installation et la maintenance.La version à capot bleu (référence CR) est la variante proposée ici. Le module convient aux armoires de commande de machines et de bâtiments où un bloc E/S compact et peu encombrant, avec des entrées à contact simple et des sorties sink, est nécessaire. La consommation électrique est de 1 W au maximum, et l'appareil est prévu pour un fonctionnement de -25 à +75 °C.ApplicationsAutomatisation de bâtimentsAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8055-G est un module d'E/S numériques de la série compacte I-8K/I-87K, combinant huit entrées à contact sec et huit sorties de type sink sur une même unité. Il convient aux ingénieurs qui ont besoin de signaux de commutation et de détection simples dans les armoires d'automatisme, sans isolation galvanique entre les voies.Chaque voie d'entrée est activée en la reliant à la masse (GND) et est lue comme ouverte lorsqu'elle est relâchée. Des interrupteurs, contacts de relais et boutons-poussoirs standard peuvent donc être raccordés directement. Les sorties sont des voies en collecteur ouvert de type sink (NPN), avec une tension de charge de +5 VDC à +30 VDC et un courant de 100 mA par voie. 16 voyants LED indiquent l'état des voies d'E/S, ainsi que l'état d'alimentation et de communication.Le module est adapté à l'automatisme du bâtiment, de l'industrie et des machines, ainsi qu'à la maintenance à distance, au diagnostic à distance et aux équipements de test. Le boîtier gris identifie la variante -G, et une protection ESD de 4 kV est assurée sur chaque voie d'entrée et de sortie.ApplicationsAutomatisme du bâtimentAutomatisme industrielAutomatisme des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8050W-G CR offre 16 voies numériques universelles, chacune pouvant être programmée comme entrée ou sortie numérique. Il constitue ainsi un choix souple lorsque la répartition entrées/sorties peut évoluer ou n'est pas fixée à la phase de conception.Chaque voie est isolée par photocoupleur. Les entrées sont de type sink, avec un niveau ON de +10 à +30 VDC, et les sorties sont des drivers sink à collecteur ouvert isolés, prévus pour une charge de +5 à +30 VDC à 100 mA par voie, avec protection contre les court-circuits. Les valeurs de mise sous tension et de sécurité des sorties sont configurables.16 voies, chacune programmable en entrée ou en sortieIsolation intramodule de 3750 VDC en standardProtection ESD de ±4 kV sur chaque borneCertifié CE, FCC, RoHS et WEEEApplicationsRaccordement d'interrupteurs et de capteurs de terrain de type sink à un automateCommutation de charges jusqu'à 100 mA par voie avec sorties à collecteur ouvert dans les armoires de commande industrielles

L'I-8051 CR est un module d'entrées numériques à 16 voies permettant de lire des contacts secs sur de longues distances de câblage. Chaque voie est lue en la reliant à GND (ON) ou en la laissant ouverte (OFF). Il convient donc à la surveillance simple d'interrupteurs, de relais et de boutons-poussoirs dans le câblage d'armoires et de machines.Les 16 voies sont non isolées et chaque borne dispose d'une protection ESD par contact de ±4 kV selon la CEI 61000-4-2. Une LED d'état pour chaque entrée, ainsi qu'une LED pour l'alimentation et la communication, permet de vérifier facilement le câblage terrain et l'état des voies lors de la mise en service et du diagnostic de pannes.Cette variante est la version à capot bleu. L'I-8051-G figure dans la même série comme modèle similaire.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
