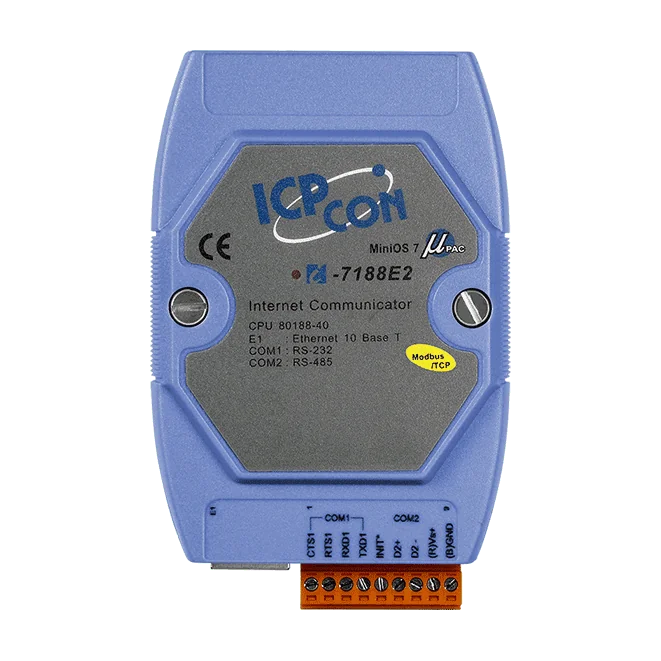

I-7188E2-MTCP Passerelle Modbus TCP vers RTU de format compact, RS-232/RS-485

Le I-7188E2D-MTCP CR est un serveur de périphériques programmable de format poche qui connecte les équipements série à Ethernet. Il dispose d'un port RS-232 et d'un port RS-485 côté série, ainsi que d'une connexion RJ-45 10BASE-T côté réseau, ce qui permet d'accéder aux appareils de terrain existants via un réseau Ethernet sans avoir à les remplacer.Au-delà de la simple conversion série vers Ethernet, l'appareil fonctionne comme une passerelle Modbus TCP vers RTU, permettant aux logiciels SCADA et IHM qui utilisent le protocole Modbus TCP de lire et d'écrire sur les appareils du bus série. ICP DAS fournit des bibliothèques XServer et Modbus ainsi que des outils de développement en langage C, afin de personnaliser le comportement de l'appareil selon l'application. Le MiniOS7 intégré exécute le programme.La variante de commande CR est livrée avec un capot bleu et embarque un processeur 80188 à 40 MHz, 384 Ko de SRAM, 512 Ko de mémoire flash et 2 Ko d'EEPROM. Un afficheur LED 7 segments à cinq chiffres, un indicateur LED programmable et un chien de garde (watchdog) facilitent le contrôle de l'état sur site et le fonctionnement sans surveillance. Il se monte sur rail DIN et accepte une alimentation de +10 à 30 VDC.ApplicationsConnexion d'équipements série RS-232/RS-485 aux réseaux EthernetAccès Modbus TCP aux appareils Modbus RTU pour les systèmes SCADA et IHMIntégration d'équipements série avec des logiciels SCADA tels qu'Indusoft, DasyLab et iFix

L'I-7188E2D-MTCP-G est une passerelle programmable qui connecte des équipements série à Ethernet. Elle dispose d'un port 10BASE-T RJ-45 ainsi que de ports série RS-232 et RS-485, et peut fonctionner comme passerelle Modbus TCP vers RTU afin que des clients Modbus TCP, tels que des logiciels SCADA et IHM, puissent accéder aux équipements basés sur le protocole RTU.Construite autour d'un processeur 80188-40 avec 512 Ko de mémoire flash et 384 Ko de SRAM, l'unité exécute le système MiniOS7 d'ICP DAS et se programme en langage C à l'aide de l'outil de développement logiciel fourni. Des bibliothèques XServer et Modbus sont livrées pour développer une logique personnalisée de liaison série vers Ethernet. L'appareil intègre un afficheur LED 7 segments à 5 chiffres, un indicateur LED programmable et un chien de garde (watchdog) intégré pour le suivi de l'état et la fiabilité.Le suffixe -G identifie la version à capot gris. L'unité est prévue pour une alimentation de +10 à 30 VDC, un fonctionnement de -25 à +75 °C et un montage sur rail DIN, dans un boîtier compact de 72 x 112 x 33 mm.ApplicationsIntégration d'équipements série dans des réseaux EthernetPasserelle Modbus TCP vers RTU pour systèmes SCADA et IHMCommunication avec des logiciels SCADA tels que Indusoft, DasyLab, Trace Mode, Citect et iFix

L'I-7188EX-MTCP est un serveur de périphériques programmable de format compact qui relie des appareils série RS-232 et RS-485 à un réseau Ethernet. Il fait également office de passerelle Modbus TCP vers RTU, de sorte que les logiciels SCADA et IHM qui parlent Modbus TCP peuvent atteindre les appareils de terrain série sans pilotes spécifiques.Les ingénieurs peuvent étendre l'appareil grâce à la boîte à outils de développement en langage C fournie, qui comprend les bibliothèques XServer et Modbus, fonctionnant sous le système d'exploitation MiniOS7. La référence de commande I-7188EX-MTCP CR désigne la version à capot bleu de cette passerelle.Caractéristiques matérielles : processeur 80188-40, 512 Ko de mémoire flash et 512 Ko de SRAM, horloge temps réel, chien de garde (watchdog) et numéro de série matériel 64 bits. Un bus d'extension E/S accepte une carte X pour ajouter des E/S analogiques ou numériques, ou des ports série.ApplicationsIntégration d'appareils série RS-232/RS-485 dans des réseaux EthernetAccès Modbus TCP à des appareils Modbus RTU série pour les systèmes SCADA et IHMIntégration d'appareils série avec des logiciels SCADA tels qu'Indusoft, ISaGRAF, DASYLab, Trace Mode, Citect et iFix

L'I-7188EXD-MTCP est un serveur de périphériques série-Ethernet programmable doté d'un port RS-232 et d'un port RS-485, qui relie les équipements série à un réseau 10 Base-T. Il fonctionne également comme passerelle Modbus TCP vers Modbus RTU, afin que les logiciels SCADA et IHM utilisant Modbus TCP puissent communiquer avec des équipements Modbus série.ICP DAS fournit des bibliothèques XServer et Modbus en C pour développer des applications sur mesure. Ces outils permettent aux ingénieurs de raccorder des équipements série à Ethernet et à la communication Internet, et d'utiliser le protocole Modbus standard avec les progiciels SCADA. Fabricant cite notamment Indusoft, ISaGRAF, DasyLab, Trace Mode, Citect et iFix.Le matériel repose sur un processeur 80188 à 40 MHz, avec 512 Ko de mémoire flash et 512 Ko de SRAM, ainsi qu'une horloge temps réel, un chien de garde et un afficheur LED 7 segments à 5 chiffres. Un bus d'extension E/S prend en charge une carte X, avec une gamme de plus de 50 cartes proposant des fonctions A/N, N/A, E/N, S/N et de liaison série. Cette variante à capot bleu CR est livrée avec les mêmes caractéristiques que le modèle standard.ApplicationsRaccordement d'équipements RS-232/RS-485 aux réseaux EthernetPasserelle Modbus TCP vers Modbus RTU pour systèmes SCADA et IHMAjout d'entrées/sorties A/N, N/A, E/N, S/N ou série via une seule carte d'extension
