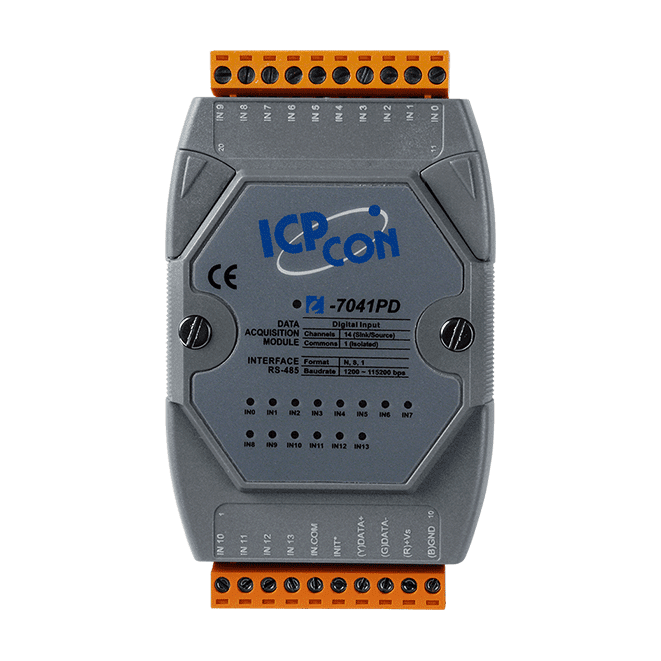

I-7041PD-G 14 canaux, module d'entrées numériques isolées avec LED, DCON RS-485

Le I-7041P-G CR est un module d'entrées numériques isolées à 14 voies de la gamme d'E/S déportées RS-485 I-7000. Chaque voie est isolée par photocoupleur et peut être câblée en entrée de type sink ou source, ce qui permet à un seul module de s'adapter à un large éventail d'appareils de terrain. Cette version P à capot gris est destinée aux signaux à contact sec de 19~30 VDC et ne dispose pas de voyants LED par voie.Chaque voie peut également servir de compteur 16 bits, avec un comptage maximal de 65535, ce qui rend le module utile pour le comptage d'impulsions et d'événements sans matériel supplémentaire. Le double chien de garde intégré contribue à superviser le module et sa communication dans les installations sans surveillance.Le module communique via un unique port RS-485 avec le protocole DCON, de 1200 à 115200 bps, format de données N, 8, 1. Sa plage de fonctionnement est de -25 ~ +75 °C et il se monte sur rail DIN.ApplicationsCommande tout ou rienAutomatisation industrielleMachines industriellesAutomatisation du bâtimentSystèmes agroalimentairesFabrication de semi-conducteursSystèmes de commande

Le I-7041 CR est un module d'entrées numériques à 14 voies, avec isolation par photocoupleur, conçu pour faire remonter des signaux de terrain tout-ou-rien sur un réseau RS-485 DCON. Le câblage peut être configuré pour des entrées de type sink ou source, si bien que ce même module convient à différentes configurations d'équipements de terrain.Chaque voie peut être utilisée comme compteur 16 bits, avec une valeur maximale de 65535 et une fréquence d'entrée de 100 Hz, pour une largeur d'impulsion minimale de 5 ms. Le module intègre un double chien de garde, dont les temporisations module et communication sont programmables, et assure une isolation interne de 3750 VDC.Cette variante à capot bleu ne dispose pas de voyants LED et utilise les seuils d'entrée standard, avec un niveau ON de +1 VDC maximum et un niveau OFF de +4 ~ 30 VDC. Il est alimenté en +10 ~ +30 VDC avec protection contre l'inversion de polarité et consomme 0,2 W. Il convient aux applications suivantes :Commande tout-ou-rienAutomatisation industrielle et machinesAutomatisation du bâtimentSystèmes agroalimentairesFabrication de semi-conducteursSystèmes de contrôle-commandeApplicationsCommande tout-ou-rienAutomatisation industrielleMachines industriellesAutomatisation du bâtimentSystèmes agroalimentairesFabrication de semi-conducteursSystèmes de contrôle-commande

Le I-7041D CR est un module d'entrées numériques isolées à 14 voies de la gamme RS-485 I-7000, destiné aux ingénieurs qui ont besoin d'une détection tout ou rien fiable, avec un état visible directement sur le module. Chaque voie est isolée par photocoupleur et peut être câblée en entrée de type sink ou source, si bien qu'un même appareil s'adapte à différents schémas de câblage des équipements de terrain.Chaque voie peut également servir de compteur 16 bits, avec une valeur maximale de 65535, ce qui rend le module adapté au comptage d'impulsions et d'événements. Les voyants LED indiquent en temps réel l'état de chaque entrée numérique, et l'isolement interne au module de 3750 VDC facilite une intégration plus sûre dans les armoires de commande.Cette variante au capot bleu accepte le niveau d'entrée standard 4~30 VDC et consomme 1,0 W. Elle communique via un port RS-485 unique, en protocole DCON à 1200~115200 bps, et se monte sur rail DIN avec une plage de fonctionnement de -25 ~ +75 °C.ApplicationsTous types de commande tout ou rienAutomatisation industrielleMachines industriellesAutomatisation du bâtimentSystèmes agroalimentairesFabrication de semi-conducteursSystèmes de commande

Le I-7042 CR est un module de sorties numériques 13 voies pour réseaux RS-485 utilisant le protocole DCON. Chaque voie utilise une isolation par photocoupleur et une sortie open collector de type sink, avec une tension de charge de +3,5 à +50 VDC et un courant de 100 mA par voie, avec une isolation interne au module de 3750 Vrms.La valeur à la mise sous tension et les valeurs de sécurité sont programmables, ce qui permet de placer les sorties dans un état défini au démarrage ou en cas de perte de communication. Un double chien de garde intégré facilite la reprise sur incident dans les installations sans surveillance. Ce code de commande à capot bleu convient aux ingénieurs ayant besoin de sorties de commutation CC isolées sur un module à montage sur rail DIN, avec une large plage de température de fonctionnement de -25 à +75 °C.Comparé à la série I-7043 non isolée, l'I-7042 offre une isolation par voie. La variante I-7042D ajoute 13 voyants LED pour le suivi de l'état des voies, qui ne sont pas inclus avec ce code.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
