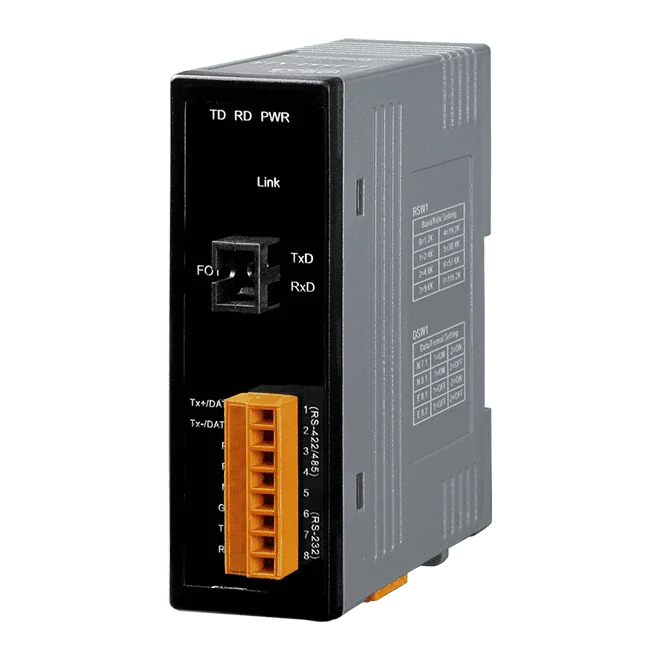

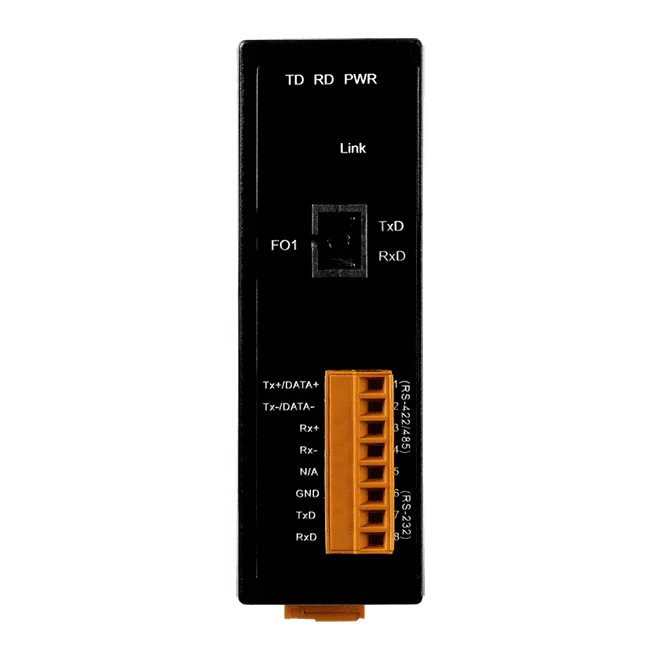

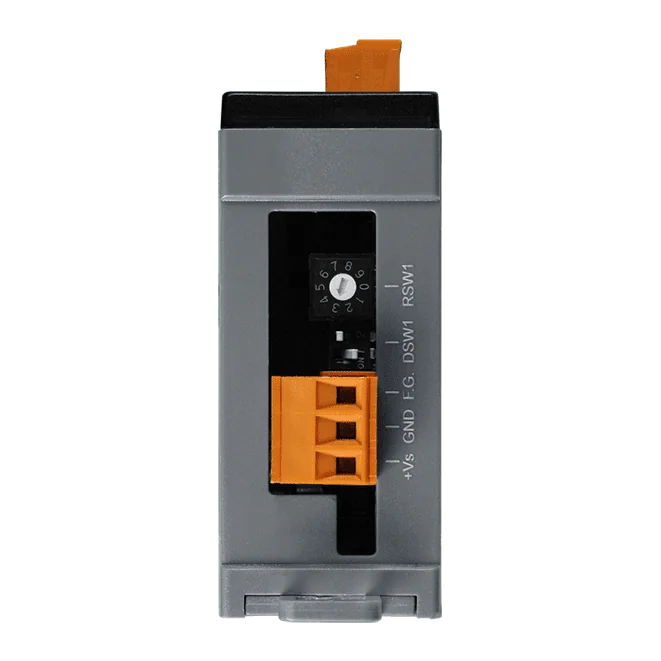

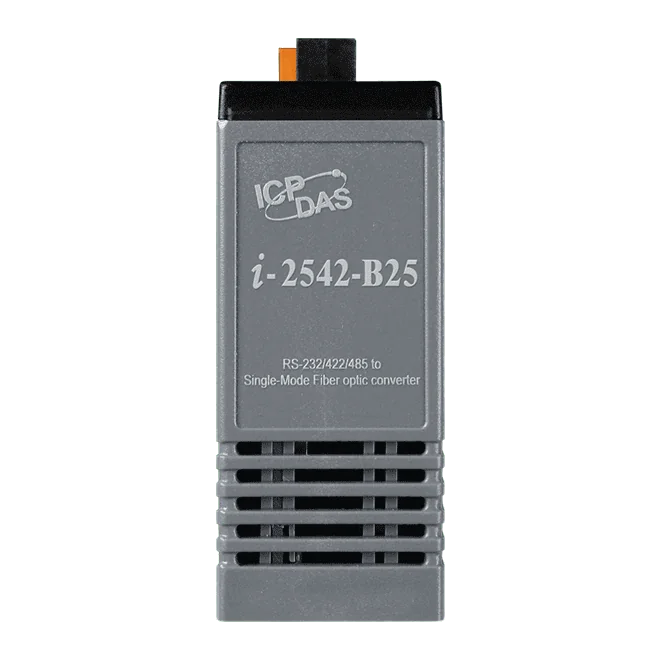

I-2542-B25 Convertisseur RS-232/422/485 vers fibre monomode, 25 km SC

Le I-2541 CR convertit un port série RS-232, RS-422 ou RS-485 en liaison par fibre optique multimode ST, permettant d'étendre la communication série jusqu'à 2 km. Le signal se propageant sous forme lumineuse, la liaison est insensible aux perturbations EMI/RFI et convient aux parcours où la transmission doit être protégée contre les expositions électriques, les surtensions ou la corrosion chimique.Le convertisseur prend en charge les connexions point à point RS-232/422 ainsi que les réseaux multipoints RS-485. La commande automatique du sens de transmission RS-485, la protection contre la foudre et la protection ESD sur la ligne de données contribuent à la fiabilité de la liaison série dans les installations exigeantes.L'alimentation s'effectue de +10 VDC à +30 VDC (non isolée) avec une consommation de 1,5 W. Le boîtier en plastique se monte sur rail DIN et est conçu pour une température de fonctionnement de -25 ~ +75 °C.ApplicationsConnexions série point à point RS-232/422Réseaux série multipoints RS-485Liaisons série où la transmission doit être protégée contre les expositions électriques, les surtensions ou la corrosion chimique

Le I-2542-A convertit un port série RS-232, RS-422 ou RS-485 en liaison par fibre monomode à connecteur SC pouvant atteindre 15 km. Le multiplexage par répartition en longueur d'onde (WDM) permet à deux canaux indépendants de partager un seul brin de fibre, avec émission à 1310 nm et réception à 1550 nm. Le I-2542-A constitue la première moitié d'une paire appariée ; il doit donc être utilisé avec le I-2542-B à l'extrémité distante.Les ingénieurs apprécieront la commande automatique du sens de transmission RS-485, qui évite de gérer les signaux d'autorisation d'émission dans le logiciel ou le câblage. La ligne de données RS-232/422/485 dispose d'une protection ESD, et la conception vise à protéger contre les impacts de foudre et les perturbations électromagnétiques (EMI/RFI). Le port prend en charge des débits de 1200 à 115200 bps et consomme 2 W sur une alimentation non isolée de +10 VDC à +30 VDC.L'appareil est doté d'un boîtier plastique de 33 x 89 x 107 mm (l x L x H) et se monte sur rail DIN. Il est prévu pour une température de fonctionnement de -25 à +75 °C et une température de stockage de -30 à +75 °C, avec une humidité de 10 à 95 % HR sans condensation.ApplicationsExtension de liaisons série RS-232, RS-422 ou RS-485 sur fibre monomode jusqu'à 15 kmCommunication série dans des installations exposées à la foudre et aux EMI/RFIMeilleure exploitation de la fibre monomode existante grâce au transport de deux canaux sur un seul brin

Le I-2542-B prolonge un port série unique sur fibre monomode, en transportant les trames RS-232, RS-422 ou RS-485 sur des distances pouvant atteindre 15 km. Sa conception WDM émet et reçoit sur des longueurs d'onde distinctes, si bien que les deux sens de transmission partagent un seul brin de fibre. Il est livré en tant que moitié B d'une paire appariée : l'I-2542-A est donc nécessaire à l'autre extrémité de la liaison.La commande automatique de direction RS-485 supprime le besoin de gérer les signaux de validation d'émission dans le système hôte. Une ligne de données protégée contre les décharges électrostatiques (ESD) et un support en fibre insensible à la foudre et aux perturbations électromagnétiques (EMI/RFI) contribuent à la fiabilité de la liaison dans des installations électriquement bruitées. L'appareil accepte une alimentation de 10 à 30 VCC, consomme 2 W et se monte sur rail DIN dans un boîtier plastique.La plage de fonctionnement est de -25 à +75 °C, avec un stockage de -30 à +75 °C et une humidité relative de 10 à 95 % sans condensation. Les débits de 1200 à 115200 bps sont pris en charge sur le port série.ApplicationsProlongation de liaisons série entre bâtiments ou zones d'une installation au-delà des limites du câble cuivreConnexion de périphériques série dans des environnements industriels électriquement bruitésLiaisons fibre point à point pour les équipements RS-232, RS-422 ou RS-485

Le I-2542-A25 est un convertisseur fibre monobrin qui étend une liaison série RS-232, RS-422 ou RS-485 sur une seule fibre monomode, jusqu'à 25 km. Le multiplexage par répartition en longueur d'onde (WDM) permet à deux canaux de données indépendants de partager une même fibre, avec émission à 1310 nm et réception à 1550 nm. Une ligne monomode existante peut ainsi transporter une communication série bidirectionnelle sans tirer de nouveau câble.La commande automatique de direction RS-485 supprime le besoin de gérer les signaux de validation d'émission dans l'hôte, et la protection ESD sur la ligne de données série aide l'appareil à résister aux décharges électrostatiques au point de raccordement. Le trajet fibre est conçu pour éviter les problèmes liés à la foudre et aux interférences EMI/RFI, ce qui convient aux liaisons série traversant des installations bruyantes ou de longs parcours extérieurs.L'appareil se monte sur rail DIN et fonctionne avec une alimentation de +10 VCC à +30 VCC, avec une consommation de 2 W. Il prend en charge des débits de 1200 à 115200 bps et fonctionne entre -25 et +75 °C. La source indique que les I-2542-A25 et I-2542-B25 forment une paire ; les deux extrémités d'une liaison WDM doivent donc être appariées en conséquence.ApplicationsExtension de liaisons série RS-232, RS-422 ou RS-485 sur de longs parcours de fibre monomodeCommunication série dans des environnements électriquement bruyants où les EMI/RFI et la foudre sont préoccupantesRéutilisation de fibre monomode existante en doublant la capacité utile grâce au WDM
