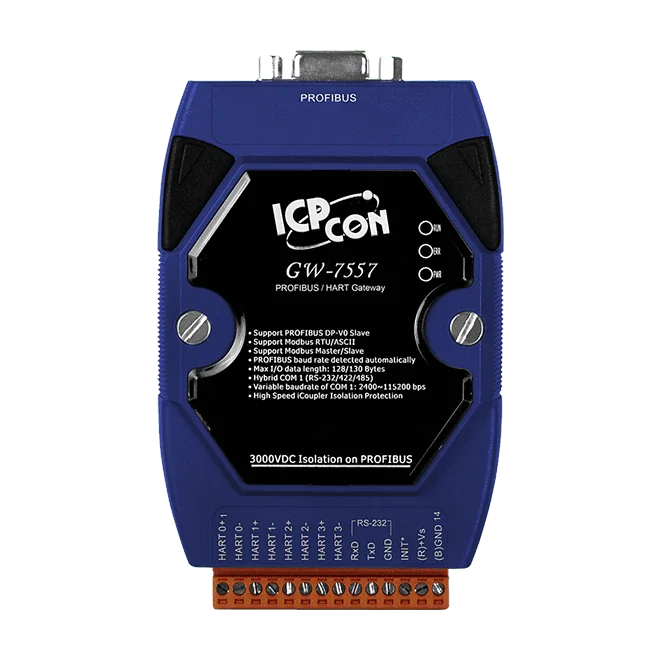

GW-7557-B Passerelle PROFIBUS vers HART, esclave DP-V0, 4 canaux HART

GW-7557-M est une passerelle esclave PROFIBUS DP-V0 permettant de raccorder des appareils HART à un réseau PROFIBUS. Le maître PROFIBUS lit et écrit les données des appareils esclaves HART, tels que les transmetteurs, les actionneurs et les instruments à sortie courant, de sorte que les équipements HART existants peuvent être intégrés sans être remplacés.La passerelle offre quatre canaux HART, prend en charge le fonctionnement HART point à point et multipoint, et permet deux maîtres HART. Jusqu'à 15 modules HART peuvent être raccordés, et le mode burst est pris en charge. La configuration s'effectue à l'aide du logiciel utilitaire fourni par le fabricant.La version à boîtier métallique (-M) convient aux installations en armoire et sur rail DIN dans l'automatisation industrielle, l'automatisation de fabrication et l'automatisation de procédés. Elle assure une isolation réseau de 2500 Vrms et une isolation de 3000 VDC côté PROFIBUS, avec une plage de fonctionnement de -25 ~ +75 °C.ApplicationsAutomatisation industrielleAutomatisation de fabricationAutomatisation de procédés

La GW-7552-B connecte des appareils Modbus à un réseau PROFIBUS DP. Elle se comporte comme un esclave DP-V0 vis-à-vis du maître PROFIBUS, afin que celui-ci puisse lire et écrire les données détenues par des appareils Modbus tels que des automates programmables, des capteurs et des modules de la série ICP DAS M-7000, sans modification de la conception du réseau PROFIBUS.La passerelle peut fonctionner en maître ou en esclave Modbus et prend en charge les formats RTU et ASCII. Son port COM 1 hybride est configurable en RS-232, RS-422 ou RS-485, ces modes étant utilisés un à la fois. Les paramètres série couvrent 7 ou 8 bits de données, parité aucune, paire ou impaire, 1 ou 2 bits de stop, et des débits de 1200 à 115200 bauds. Un utilitaire est fourni pour configurer la GW-7552-B.Le débit de transmission côté PROFIBUS est détecté automatiquement, et l'adresse de nœud se règle de 0 à 126 à l'aide d'un commutateur DIP. Le côté PROFIBUS bénéficie d'une isolation de 3000 VDC, et le côté réseau utilise une isolation High Speed iCoupler. La GW-7552-B est logée dans un boîtier plastique pour montage sur rail DIN, avec une plage de fonctionnement de -25 ~ +75 °C.ApplicationsAutomatisation industrielleAutomatisation de la productionAutomatisation des procédés

La GW-7552-M CR relie un réseau PROFIBUS DP à des appareils série Modbus. Elle fonctionne en esclave DP-V0, de sorte qu'un maître PROFIBUS peut lire et écrire les données des équipements Modbus sans modification des appareils de terrain. Les points d'extrémité Modbus typiques comprennent les automates programmables, les capteurs et les modules de la série ICP DAS M-7000.La configuration s'effectue à l'aide du logiciel utilitaire du fabricant. L'adresse de nœud PROFIBUS se règle de 0 à 126 au moyen d'un commutateur DIP, et le débit de transmission est détecté automatiquement. Le côté série repose sur un port hybride COM 1 configurable en RS-232, RS-422 ou RS-485, et prend en charge un fonctionnement maître ou esclave Modbus au format RTU ou ASCII.La passerelle utilise une isolation iCoupler haute vitesse côté réseau et assure une isolation de 3000 VDC côté PROFIBUS. Son boîtier métallique se monte sur rail DIN et est conçu pour une plage de fonctionnement de -25 ~ +75℃, ce qui convient aux installations en armoire dans l'automatisation industrielle et l'automatisation de procédés.ApplicationsAutomatisation industrielleAutomatisation de la productionAutomatisation de procédés

GW-7553-B assure la liaison entre un réseau PROFIBUS DP et des équipements Modbus TCP. Il se présente au maître PROFIBUS comme un esclave DP-V0 et DP-V1, de sorte que les systèmes de commande PROFIBUS existants peuvent lire et écrire des données dans des équipements Modbus TCP tels que des automates programmables, des capteurs et des modules d'E/S.Chaque sens de transfert supporte jusqu'à 240 octets de données d'entrée et 240 octets de données de sortie. Le côté Modbus prend en charge les modes Maître et Esclave ainsi que les formats RTU, ASCII et TCP. Le débit de transmission PROFIBUS est détecté automatiquement, et l'adresse de station (0 à 126) se règle par commutateurs DIP ou se mémorise dans une EEPROM.L'appareil intègre un serveur web, ce qui permet de le configurer depuis un navigateur web standard. Un port RS-232 est prévu pour les mises à jour du micrologiciel et de la configuration. L'isolation électrique est de 2500 Vrms côté réseau et de 3000 VDC côté PROFIBUS, et le module est conçu pour une plage de fonctionnement de -25 ~ +75 ℃.ApplicationsAutomatisation industrielleAutomatisation de l'usineAutomatisation des procédés
