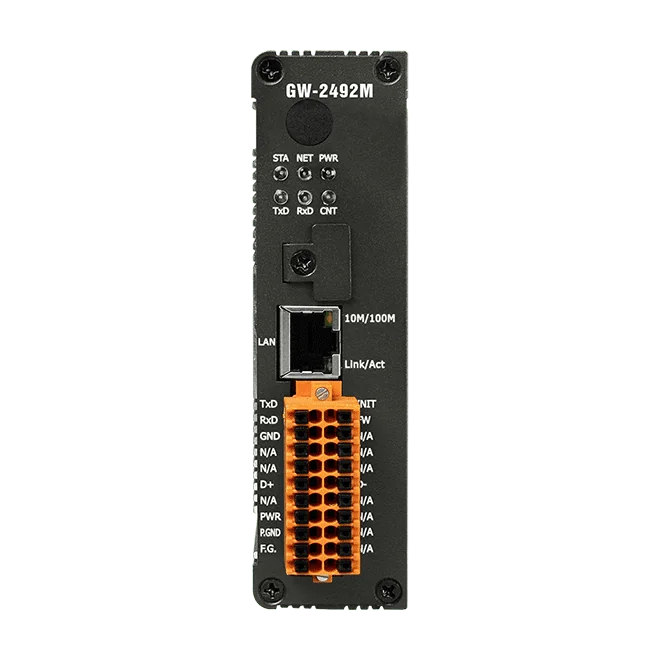

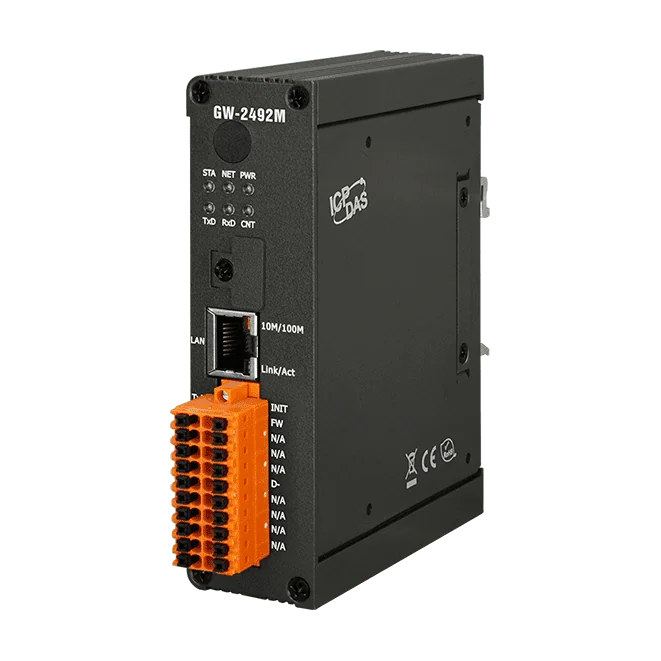

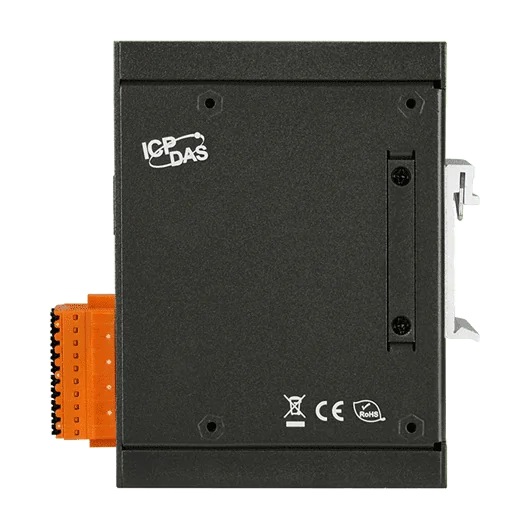

GW-2492M Passerelle BACnet/IP vers Modbus RTU, mappage de 180 points E/S

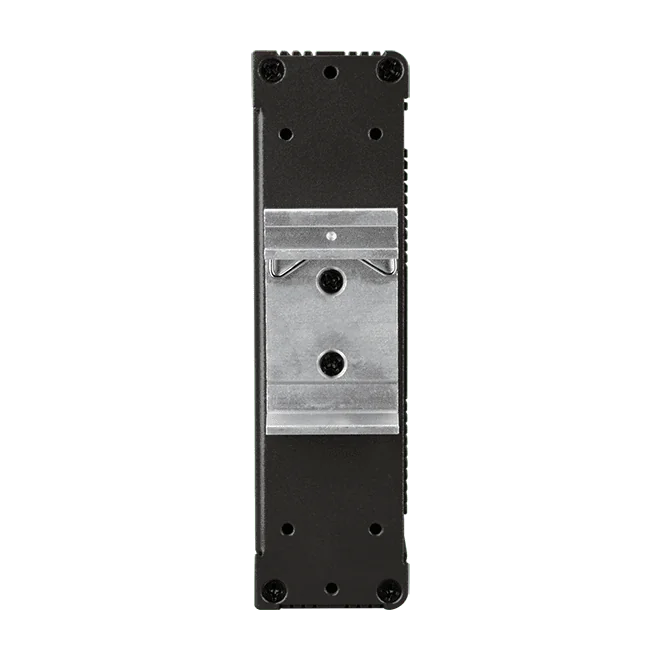

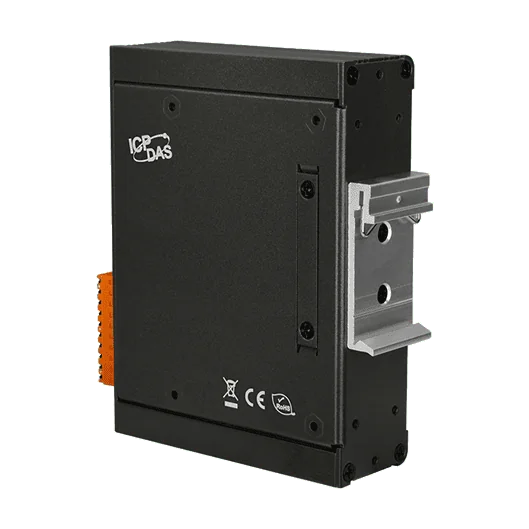

GW-2493M est une passerelle réseau qui donne aux clients BACnet/IP accès aux équipements Modbus, en agissant comme client Modbus TCP côté terrain. Elle convient aux projets de gestion technique du bâtiment où des équipements Modbus doivent être intégrés à un réseau BACnet.La passerelle propose un large pool d'objets BACnet (AI, AO, AV, BI, BO, BV, MSI, MSO et MSV), ce qui permet de mapper souplement les registres Modbus TCP sur n'importe quelle combinaison de ces objets. Les données peuvent être manipulées simplement lors de leur transit entre les deux protocoles. Plusieurs BIBB sont pris en charge, notamment DS-RP-B, DS-RPM-B, DS-WP-B et DS-WPM-B, et toute la configuration s'effectue depuis un navigateur web standard.Les cas d'usage typiques incluent la régulation CVC, la commande d'éclairage, le contrôle d'accès et les systèmes de détection incendie. Le boîtier métallique se monte sur rail DIN et accepte une alimentation de +10 à +30 VDC.ApplicationsGestion technique du bâtimentRégulation de chauffage, ventilation et climatisation (CVC)Commande d'éclairageContrôle d'accèsSystèmes de détection incendie

GW-2439M est une passerelle réseau permettant d'intégrer des équipements BACnet/IP dans des systèmes hôtes basés sur Modbus. Elle fonctionne comme client BACnet/IP d'un côté, et comme serveur Modbus TCP et esclave Modbus RTU de l'autre. Ainsi, un système SCADA, un automate programmable ou tout autre maître Modbus peut lire et écrire les valeurs des objets BACnet sans avoir à implémenter le protocole BACnet lui-même.Les ingénieurs choisissent généralement le GW-2439M pour les installations BACnet/IP multi-sous-réseaux. Elle peut recevoir les messages BACnet/IP relayés entre sous-réseaux par un BBMD et identifier leurs équipements source, ce qui facilite la découverte d'équipements dans les grands bâtiments, les campus et les sites industriels. La lecture par lots de plusieurs objets d'un même équipement BACnet réduit le nombre de requêtes individuelles sur le réseau.La configuration s'effectue à l'aide d'un outil logiciel dédié qui analyse les serveurs BACnet/IP et leurs objets, permet de définir les correspondances d'objets et génère automatiquement la table de correspondance Modbus. Les fichiers de configuration peuvent être importés et exportés pour accélérer le déploiement. L'appareil porte les marquages CE, UKCA, RoHS et DEEE et se monte sur rail DIN.ApplicationsAutomatisation des bâtimentsRégulation CVCGestion de l'éclairageContrôle d'accèsIntégration GTB et SCADA

GW-2139M établit la liaison entre Modbus TCP et BACnet MS/TP, afin que les clients Modbus TCP puissent lire et écrire des objets BACnet standard sur un réseau de bâtiment. Côté série, il agit comme maître BACnet MS/TP configurable, et côté Ethernet comme serveur Modbus TCP. Il est particulièrement utile lorsqu'il faut intégrer des équipements Modbus existants dans un système BACnet sans remplacer les appareils.Les bobines Modbus, les registres d'entrée et les registres de maintien peuvent être associés aux propriétés d'objets BACnet, et une fonction simple de conversion de données ajuste les valeurs lors de leur passage d'un protocole à l'autre. Les types d'objets BACnet pris en charge sont AI, AO, AV, BI, BO, BV, MSI, MSO et MSV. Les BIBB listés couvrent les services standard de lecture et d'écriture ainsi que les fonctions de gestion des équipements. Tout le transfert de données se configure avec l'ICPDAS Utility.Le boîtier métallique montable sur rail DIN convient aux armoires de commande, avec une plage de fonctionnement spécifiée de -25 ~ +75 °C. L'appareil est fourni sous la référence GW-2139M CR, avec les certifications CE, UKCA, FCC, RoHS et WEEE indiquées.ApplicationsAutomatisation des bâtimentsCommande de chauffage, de ventilation et de climatisation (CVC)Commande de l'éclairageContrôle d'accèsSystèmes de détection incendie

GW-2515iM CR est une passerelle Modbus TCP vers Modbus RTU/ASCII permettant de relier des systèmes de supervision Ethernet à des équipements de terrain série sur des réseaux RS-422/485. Son serveur web intégré, accessible depuis un navigateur standard en HTTP ou HTTPS, permet aux ingénieurs de configurer l'appareil sans logiciel dédié.Les deux ports Ethernet forment une topologie en guirlande (daisy-chain), ce qui réduit le câblage et le nombre de commutateurs. En cas de coupure d'alimentation d'un module, le bypass LAN s'active automatiquement afin que le trafic Ethernet continue de circuler dans la chaîne. Les options de sécurité comprennent Modbus/TCP Security, HTTPS, SNMPv3 et le filtrage d'adresses IP pour autoriser ou bloquer des hôtes spécifiques.L'appareil dispose d'un boîtier métallique pour rail DIN et accepte une alimentation +12 ~ 48 VDC par bornier ou une alimentation PoE (IEEE 802.3af, classe 2), avec une plage de fonctionnement de -25 ~ +75 °C.ApplicationsAutomatisation industrielleAutomatisation du bâtiment et domotiqueDiagnostic et gestion à distanceSupervision solaire
