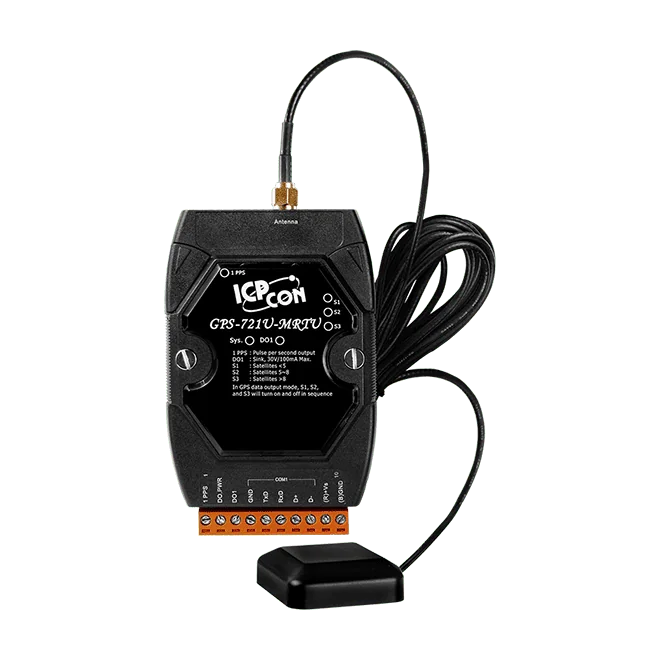

GPS-721U-MRTU Récepteur GPS/GLONASS avec RS-232/RS-485 et Modbus RTU
Module récepteur GPS/GLONASS avec ports RS-232 et RS-485, prenant en charge NMEA 0183, DCON et Modbus RTU, ainsi qu'une sortie numérique et une sortie de synchronisation 1 PPS pour la datation précise.
- Réception GPS/GLONASS avec puce u-blox et 56 canaux de poursuite
- Ports RS-232 et RS-485 prenant en charge NMEA 0183, DCON ou Modbus RTU
- 1 sortie numérique (collecteur ouvert non isolé, sink) et 1 sortie PPS, impulsion de 100 ms par seconde par défaut
- Acquisition à froid de 29 s typique (ciel dégagé) ; sensibilité de poursuite jusqu'à -161 dBm
- Précision de position autonome de 2,5 m et 2,0 m avec SBAS
- Entrée non régulée de +10 à +30 VCC, consommation de 2,5 W
265,00 € par pièce
| 1-9 pcs | 265,00 € | |
|---|---|---|
| 10-30 pcs | 251,00 € | −5 % |
| 31+ pcs | 238,00 € | −10 % |
Informations sur le produit "GPS-721U-MRTU Récepteur GPS/GLONASS avec RS-232/RS-485 et Modbus RTU"
Le GPS-721U-MRTU CR est un module récepteur GPS/GLONASS construit autour d'une solution u-blox. Il transmet la position via RS-232 ou RS-485 en NMEA 0183, DCON ou Modbus RTU, et peut alimenter un contrôleur hôte, un automate ou un système SCADA sans convertisseur de protocole séparé.
Au-delà du positionnement, le module ajoute une sortie numérique et un signal d'impulsion par seconde (PPS). La sortie PPS par défaut délivre une impulsion de 100 ms chaque seconde, utilisable pour une datation précise, la mesure de temps et comme source de synchronisation temporelle. La sélection du système GNSS s'effectue dans DCON Utility Pro, un redémarrage hors tension étant nécessaire pour que la modification prenne effet.
Ce code de commande inclut une antenne GPS de 5 m (ANT-115-03-02). Des LED d'état indiquent l'alimentation et l'activité de communication ainsi que l'état du GNSS, et le module fonctionne avec une alimentation non régulée de +10 à +30 VCC, dans une plage de fonctionnement de -25 à +75 °C.
Applications
- Navigation automobile
- Positionnement et navigation personnels
- Navigation maritime
- Correction temporelle par satellite
- Datation précise et mesure de temps
| Boîtier: | Plastique |
|---|---|
| Entrée d'alimentation: | +10 à +30 VDC |
| Protocole: | DCON, Modbus RTU, NMEA 0183 |
| Sorties numériques: | 1 |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Module récepteur GPS/GLONASS |
| Interface: | RS-232, RS-485 |
| Ports: | 2 |
Caractéristiques techniques
| Indicateurs LED | |
|---|---|
| État | 1 x Alimentation/communication 3 x GNSS |
| GPS/GNSS | |
| Temps d'acquisition | Démarrage à froid (ciel dégagé) = 29 s (typique) |
| Puce | Solution u-Blox |
| Fréquence | L1 1575,42 MHz, code C/A |
| Altitude max. | <50,000 m |
| Vitesse max. | <500 m/s |
| Précision de position | Autonome : 2,5 m SBAS : 2,0 m |
| Protocole | NMEA 0183 (9600 bps, N81 fixe) |
| Sensibilité | Suivi : jusqu'à -161 dBm Démarrage à froid : jusqu'à -148 dBm |
| Canaux pris en charge | 56 |
| 1 PPS | Sortie d'impulsion par seconde (par défaut impulsion de 100 ms/s) |
| Sortie numérique | |
| Canaux | 1 (drain) |
| Type | Collecteur ouvert non isole |
| Tension de charge | +5 VDC~ +30 VDC |
| Courant de charge | 100 mA |
| Ports COM | |
| Ports | 1x RS-232, 1x RS-485 |
| Débit en bauds | 1200 ~ 115200 bps |
| Format des données | N81, N82, E81, O81 |
| Protocole | RS-232/RS-485 : DCON, Modbus RTU ou NMEA 0183 (9600 bps, N81 fixe) |
| Alimentation | |
| Plage d'entrée | +10 VDC à +30 VDC (non régulée) |
| Consommation | 2.5 W |
| Mécanique | |
| Boîtier | Plastique |
| Dimensions (mm) | 72 x 117 x 35 (W x L x D) |
| Poids | 200 g |
| Environnement | |
| Température de fonctionnement | -25 ~ +75°C |
| Température de stockage | -40 ~ +80°C |
| Humidité | 5 ~ 95 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
