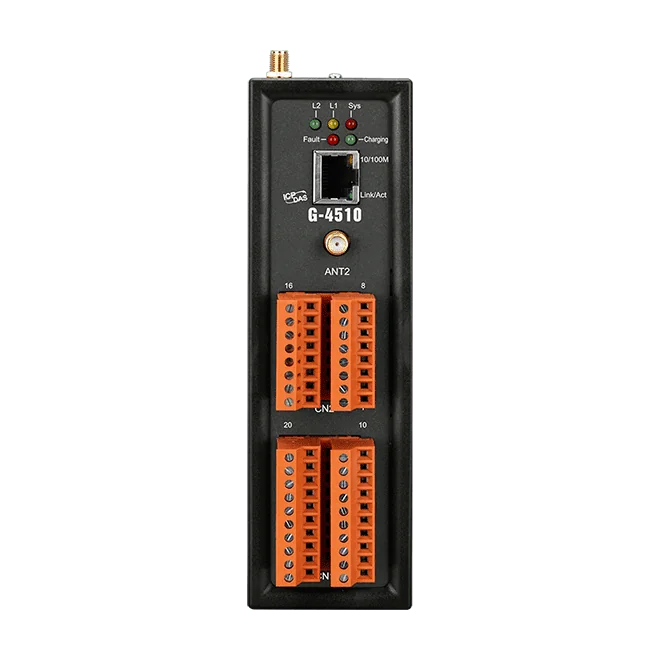

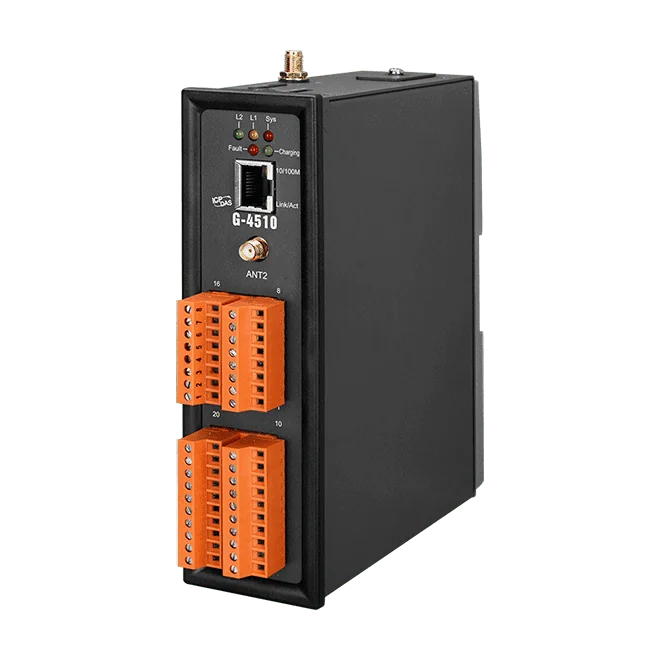

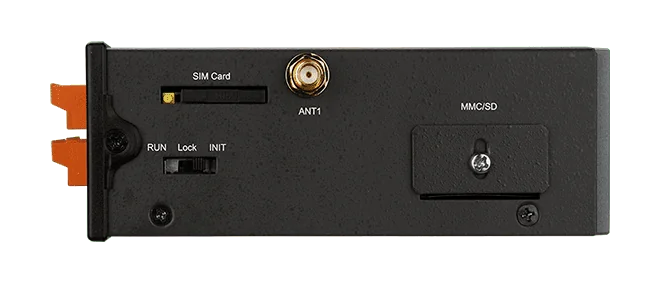

G-4510 PAC d'économie d'énergie avec chargeur solaire, 8 entrées analogiques, 3 entrées TOR, 3 sorties TOR, 1 relais
PAC M2M à faible consommation avec chargeur solaire pour batteries plomb-acide 12 V, 8 entrées analogiques en courant, 3 entrées numériques, 3 sorties à collecteur ouvert et une sortie relais, pour sites de surveillance distants.
- Chargeur solaire pour batteries plomb-acide 12 V, avec coupure en basse tension à 11,1 V et rétablissement à 12,6 V
- 8 entrées analogiques (0 ~ 20 mA, 12 bits), 3 entrées numériques, 3 sorties numériques à collecteur ouvert et 1 sortie relais Form C
- Un port Ethernet 10/100Base-T(X) ainsi que des ports COM RS-232 et RS-485
- Modem 4G optionnel (EC21-AU ou EC25-E) ou modem NB (BG96) avec connexions client TCP et UDP via 4G LTE
- GPS optionnel à 32 canaux avec suivi All-In-View
- MiniOS7 embarqué avec antivirus, prise en charge de carte SD, horloge temps réel intégrée, NVRAM et EEPROM
610,00 € par pièce
| 1-9 pcs | 610,00 € | |
|---|---|---|
| 10-30 pcs | 579,00 € | −5 % |
| 31+ pcs | 549,00 € | −10 % |
Informations sur le produit "G-4510 PAC d'économie d'énergie avec chargeur solaire, 8 entrées analogiques, 3 entrées TOR, 3 sorties TOR, 1 relais"
Le G-4510 CR est un automate programmable (PAC) à faible consommation conçu pour les sites distants non alimentés sur secteur. Son chargeur solaire intégré gère une batterie plomb-acide 12 V, ce qui permet à l'appareil de fonctionner à l'énergie solaire sur le terrain.
Le G-4510 CR combine 8 entrées analogiques (0 ~ 20 mA, 12 bits) avec 3 entrées numériques, 3 sorties numériques à collecteur ouvert et 1 sortie relais Form C. Un port Ethernet ainsi que des ports COM RS-232 et RS-485 lui permettent de se connecter aux équipements locaux et à un système hôte. Des modules 4G et NB optionnels assurent la transmission de données sans fil, et un module GPS optionnel ajoute un suivi sur 32 canaux.
Les applications typiques incluent la surveillance hydrologique et éolienne, la surveillance des coulées de boue, ainsi que le suivi de véhicules ou de navires. L'appareil se monte sur rail DIN ou au mur, dans un boîtier métallique prévu pour un fonctionnement de -20 ~ +70 °C.
Applications
- Surveillance hydrologique et éolienne
- Systèmes de surveillance des coulées de boue
- Surveillance et suivi de véhicules
- Systèmes de suivi GPS maritime
| Boîtier: | Métal |
|---|---|
| Entrée d'alimentation: | Batterie plomb-acide 12 V |
| Entrées analogiques: | 8 |
| Entrées numériques: | 3 |
| Montage: | Rail DIN, mural |
| Protocole: | TCP, UDP |
| Sorties numériques: | 3 |
| Sorties relais: | 1 |
| Température de fonctionnement: | -20 ~ +70 °C |
| Type de produit: | PAC |
| Interface: | Ethernet, RS-232, RS-485 |
| Ports: | 1 x RJ-45, 1 x RS-232, 1 x RS-485 |
Caractéristiques techniques
| Module CPU | |
|---|---|
| CPU | Microprocesseur interne 80 MHz |
| EEPROM | 16 Ko, conservation > 40 ans. 1 000 000 cycles effacement/écriture |
| Flash | 512KB |
| NVRAM | 31 octets, sauvegarde par batterie, données valides jusqu'à 10 ans |
| SRAM | 512KB |
| Horloge temps réel | Fournit secondes, minutes, heures, jour de la semaine/mois, mois et année |
| Temporisateur de chien de garde | Oui |
| Chargeur de batterie plomb-acide | |
| Tension de batterie | Batterie plomb-acide 12 V |
| Tension de charge | La tension d'alimentation d'entrée doit être supérieure à +16 V |
| Protection contre les basses tensions | Déconnexion basse tension = 11,1 V / Reconnexion basse tension = 12,6 V |
| Indicateurs LED | |
| État | 1 x System 1 x GPS 1 x 3G 1 x Charge / Défaut |
| Entrée analogique | |
| Canaux | 8 |
| Type | Courant |
| Plage | 0 ~ 20 mA |
| Résolution | 12 bits |
| Précision | +/- 2 LSB (+/- 0,0097 mA) |
| Taux d'échantillonnage | 1 kHz max. (lecture d'une voie). |
| Isolation | 2500 Vrms 3000 VDC vers CC |
| Entrée numérique | |
| Canaux | 3 |
| Type | Contact sec |
| Niveau de tension ON | Relié à la masse |
| Niveau de tension OFF | Ouvert |
| Isolation | Non isole |
| Sortie numérique | |
| Canaux | 3 |
| Type | Collecteur ouvert |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Tension de charge | +30 VDC max. |
| Courant de charge | 100 mA max. |
| Isolation | Non isole |
| Sortie relais | |
| Canaux | 1 |
| Caractéristiques des contacts | Forme C : 2 A @ 30 VDC 0,25 A @ 250 VAC |
| Endurance mécanique | Typ. 10^8 opérations |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| Ports COM | |
| Ports | 1 x RS-232 1 x RS-485 |
| Alimentation | |
| Consommation | Veille profonde : < 10 mA @ 12 VDC ; Veille profonde (avec LCD) : < 11 mA @ 12 VDC ; Veille : < 15 mA @ 12 VDC ; Repos : 90 mA @ 24 VDC ; Liaison de données : 150 à 400 mA (crête) @ 24 VDC |
| Mécanique | |
| Boîtier | Métal |
| Dimensions (mm) | 47 x 142 x 168 (W x L x H) |
| Installation | Rail DIN et montage mural |
| Environnement | |
| Température de fonctionnement | -20 ~ +70 °C |
| Température de stockage | -40 ~ +80 °C |
| Humidité | 5~90% HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
