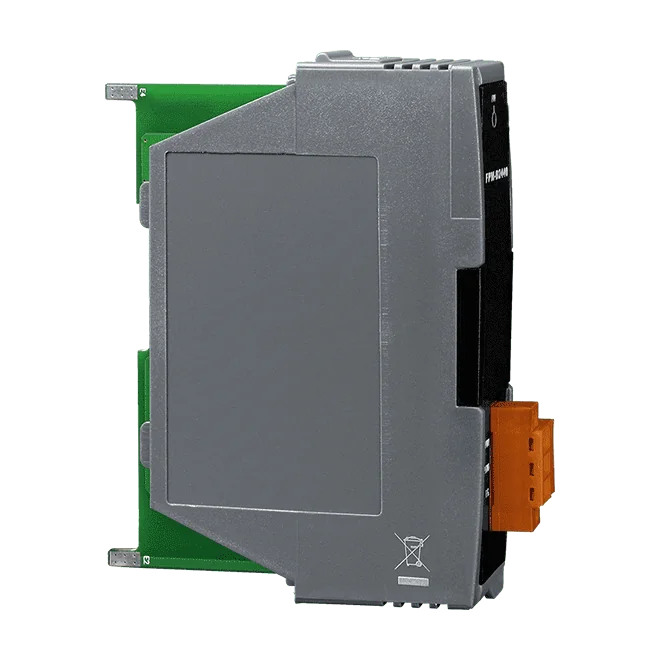

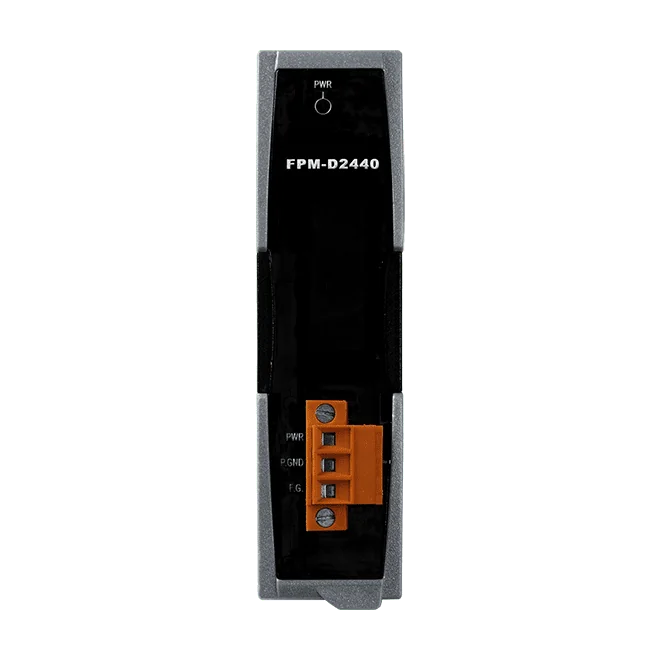

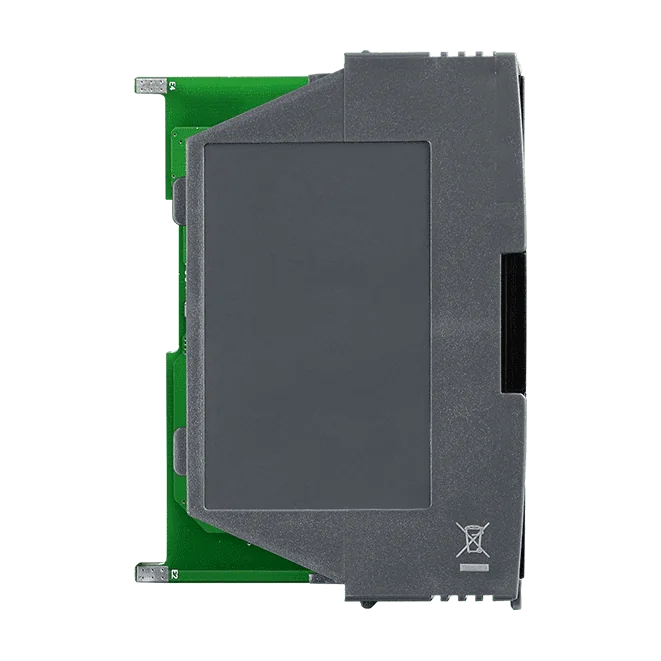

FPM-D2440 Module d'alimentation de terrain, entrée 24 VDC pour système iDCS-8000

F-8015 CR est un module d'entrée RTD 8 voies pour le système iDCS-8000. Il accepte les sondes Pt100, JPt100 et Pt1000, avec une résolution de 16 bits et une échelle haute/basse définissable par l'utilisateur sur chaque voie, afin que la plage d'entrée puisse être adaptée à la mesure.Le module convient aux applications où la précision de mesure et le confinement des défauts sont essentiels. Chaque entrée est isolée à 3000 VDC à la fois du fond de panier et de la masse du châssis, de sorte qu'un défaut de haute tension ou de courant sur une voie ne devrait pas se propager aux autres composants du système iDCS-8000. La détection de rupture de fil signale les connexions capteur interrompues.La prise en charge de la redondance, avec un temps de commutation rapide inférieur à 100 µs, fait du F-8015 CR un bon candidat pour les conceptions nécessitant une continuité de la surveillance de température. Il est généralement utilisé dans l'automatisation des bâtiments, des usines et des machines, ainsi que pour le diagnostic et la maintenance à distance et dans les équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le F-8017C1 CR est un module d'entrée analogique 16 bits à huit voies de courant différentielles, conçu pour les transmetteurs 4~20 mA dans les installations iDCS-8000 nécessitant une redondance. Chaque voie est isolée, de sorte qu'un défaut sur une entrée est tenu à l'écart du fond de panier et des autres modules du système.Les entrées en courant peuvent être lues jusqu'à 25 % au-delà de la plage nominale, bien que la précision ne soit pas garantie dans la zone de dépassement de plage. Dans la plage normale, le module spécifie une précision de ±0,05 % PE et prend en charge un débit d'échantillonnage total de 500 échantillons par seconde. La commutation redondante s'effectue en moins de 100 µs, ce qui contribue à assurer la continuité des mesures lors d'une commutation.Adapté à l'automatisation des bâtiments, de l'industrie et des machines, à la maintenance et au diagnostic à distance, ainsi qu'aux équipements de test.Choisissez le code de commande avec le suffixe CR pour la version conforme RoHS décrite ici.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le F-8017C2 CR est un module d'entrées analogiques différentielles à 16 voies destiné aux boucles de courant. Il mesure des signaux 4 ~ 20 mA avec une résolution de 16 bits et une précision de ±0,05 % FSR, et peut afficher des valeurs jusqu'à 25 % au-delà de la plage, bien que la précision ne soit pas garantie dans cette zone.Conçu pour le système iDCS-8000, le module offre une redondance avec un temps de commutation rapide inférieur à 100 µs. Chaque entrée est isolée, avec une tension d'isolement de 3000 VDC entre les voies et le bus fond de panier, de sorte qu'un défaut de haute tension ou de courant sur une voie ne doit pas affecter les autres composants du système.Les ingénieurs qui choisissent cette variante bénéficient de 16 voies partageant une fréquence d'échantillonnage totale de 1 kHz, d'une protection contre les surintensités et d'une plage de fonctionnement de -25 °C ~ +75 °C. Il convient aux tâches de supervision et de commande dans l'automatisation des bâtiments, des usines et des machines, ainsi qu'à la maintenance à distance, au diagnostic à distance et aux équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le F-8017CH CR est un module d'entrée analogique 8 voies pour boucles de courant 4~20 mA, conçu pour les applications où l'intégrité du signal et l'accès à distance aux instruments de terrain sont tous deux essentiels. Ses entrées différentielles 16 bits offrent une précision de ±0,05 % FSR, et une plage de dépassement de 25 % permet de mesurer au-delà de l'étendue nominale, bien que la précision ne soit pas garantie dans cette zone.Un maître HART intégré permet de communiquer avec les appareils de terrain compatibles en topologie monodrop (point à point), de sorte que les données de configuration et de diagnostic peuvent être lues à distance sans modem HART séparé. La prise en charge de la redondance et un temps de commutation rapide inférieur à 100 µs contribuent à maintenir la disponibilité du chemin d'E/S dans les installations critiques.Chaque voie est isolée à 3000 VDC de la sortie et du bus fond de panier, ainsi que de la masse châssis. Les défauts sur une voie sont confinés et ne devraient pas se propager aux autres composants du système iDCS-8000. Le code de commande CR est fourni sous la forme d'un module d'entrée courant redondant isolé 8 voies avec interface maître HART, conforme RoHS.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
