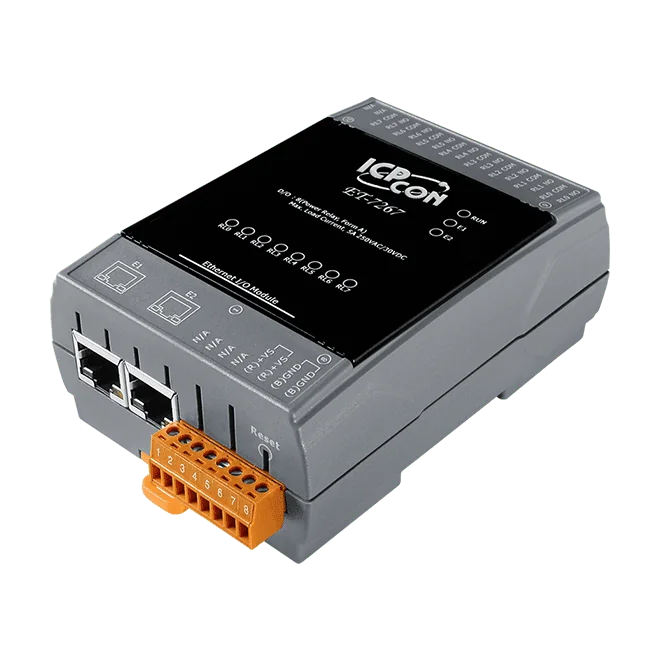

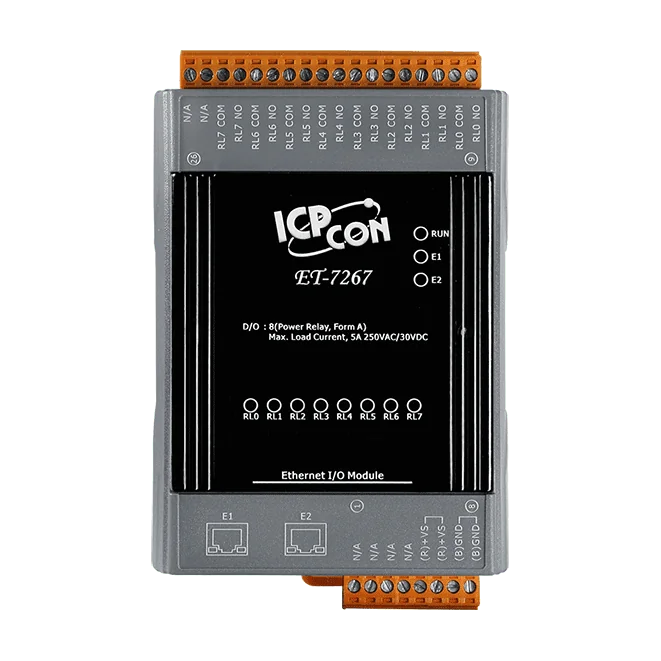

ET-7267 Module d'E/S Ethernet, 8 voies Relais de puissance avec commutateur 2 ports

ET-7067 CR est un module d'E/S Ethernet à montage sur rail DIN qui offre aux ingénieurs huit sorties relais de puissance de type A (SPST NO), chacune calibrée à 5 A sous 250 VCA ou 24 VCC pour charges résistives. Il est destiné aux applications de commutation dans l'automatisation des bâtiments, de l'usine et des machines, où le contrôleur communique avec le module via Modbus TCP ou Modbus UDP.Chaque relais dispose de sa propre valeur programmable de mise sous tension et de sa valeur de sécurité, ce qui permet de placer les sorties dans un état défini au démarrage et en cas de défaillance de communication. La partie E/S est isolée optiquement à 3000 VCC pour la protection contre les surtensions transitoires, et le module peut être utilisé en présence de tensions dangereuses. Notez qu'il n'existe aucune isolation entre les canaux des relais.Le module est alimenté par un bornier de +10 ~ +30 VCC avec protection contre les inversions de polarité. Il intègre un serveur web avec IHM web, contrôle d'accès par identifiant, mot de passe et filtre d'adresses IP, ainsi que des chiens de garde doubles pour le module et la communication. Il est conçu pour fonctionner entre -25 ~ +75 °C.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7067 CR est un module E/S Ethernet alimenté par PoE qui commute des charges via huit relais de puissance de type Form A (SPST N.O.). Chaque relais est prévu pour 5 A sous 250 VAC ou 24 VDC sur charges résistives, ce qui permet de piloter directement des équipements à courant plus élevé à partir d'une sortie commandée par le réseau.La communication s'effectue via un port RJ-45 10/100 Base-TX, en Modbus TCP ou Modbus UDP. Un serveur web intégré et une IHM web permettent la configuration et la supervision depuis un navigateur, tandis que le contrôle d'accès par identifiant, mot de passe et filtre IP aide à restreindre les personnes autorisées à modifier les réglages. Le double watchdog (module et communication, tous deux programmables) facilite la reprise après défaut.Les valeurs de mise sous tension et de sécurité des relais sont programmables, de sorte que les sorties peuvent être placées dans un état défini au démarrage ou en cas de perte de communication. Les E/S sont isolées à 3000 VDC, mais les voies relais ne sont pas isolées entre elles. Le module est destiné à l'automatisme du bâtiment, de l'usine et des machines, à la maintenance et au diagnostic à distance, ainsi qu'aux équipements de test.ApplicationsAutomatisme du bâtimentAutomatisme d'usineAutomatisme machineMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7267 CR est un module E/S Ethernet alimenté par PoE qui commute huit relais de puissance de type Forme A (SPST N.O.). Chaque relais est calibré pour 5 A sous 250 VAC ou 24 VDC en charge résistive, ce qui permet de piloter directement des charges au niveau du secteur dans les armoires de commande de bâtiments et de machines. La valeur de mise sous tension et la valeur de sécurité de chaque relais sont programmables, ce qui permet de définir un état connu à la mise sous tension ainsi qu'un état de sécurité.La communication s'effectue en Modbus TCP et Modbus UDP. Un commutateur 2 ports 10/100 Base-TX avec bypass LAN permet de chaîner le module le long du réseau, et le contrôle d'accès (ID, mot de passe et filtrage IP) restreint les personnes autorisées à y accéder. Un serveur web intégré et une IHM web donnent accès au module depuis un navigateur, et un double watchdog surveille à la fois le module et la communication. L'isolation optique est certifiée à 3000 VDC pour la protection contre les surtensions transitoires, bien que les canaux de relais ne soient pas isolés entre eux.Le module accepte une alimentation PoE (IEEE 802.3af, Classe 1) ou une alimentation à bornier de +12 ~ +48 VDC, avec une consommation maximale de 4,1 W. Il se monte sur rail DIN et fonctionne entre -25 ~ +75 °C. Les applications typiques comprennent l'automatisation des bâtiments, l'automatisation d'usine et de machines, la maintenance et le diagnostic à distance, ainsi que les équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

ET-7260 CR est un module d'E/S Ethernet à montage sur rail DIN qui combine six entrées numériques à contact sec et six relais de puissance à contact forme A. Chaque entrée peut être configurée comme compteur 32 bits, ce qui convient au comptage d'impulsions et à la surveillance d'état sur les machines et armoires décentralisées.Le commutateur 10/100 Base-TX intégré à 2 ports, avec contournement LAN, permet de chaîner les modules en guirlande le long d'une ligne réseau. La communication s'effectue via Modbus TCP ou Modbus UDP, et un serveur web intégré ainsi qu'une IHM web facilitent la configuration et la supervision. Les double chiens de garde et les valeurs programmables à la mise sous tension et en état sûr des relais aident le module à réagir de façon prévisible en cas de défaut.L'isolement est de 1500 VDC pour l'Ethernet et de 3000 VDC pour les E/S, mais les canaux d'entrée ne sont pas isolés entre eux. Lors de la commutation de charges inductives, installer une diode de roue libre pour les charges en courant continu, ou une varistance à oxyde métallique pour les charges en courant alternatif, afin de protéger les contacts des relais.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
