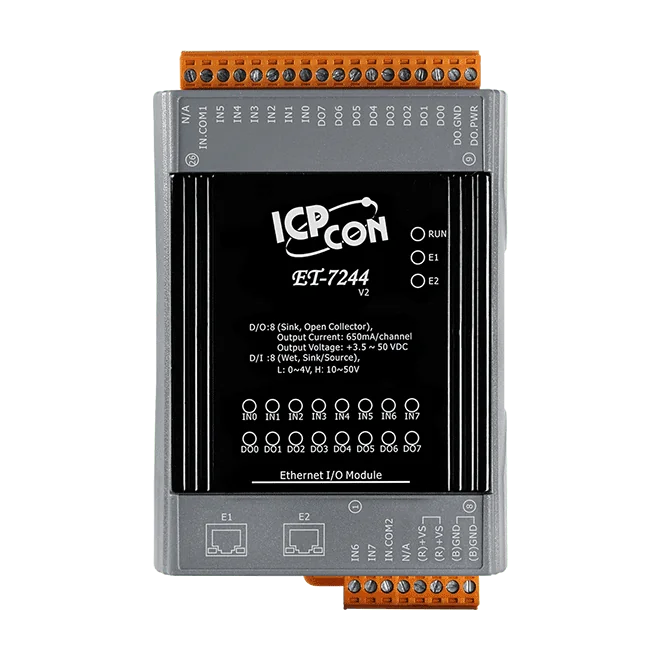

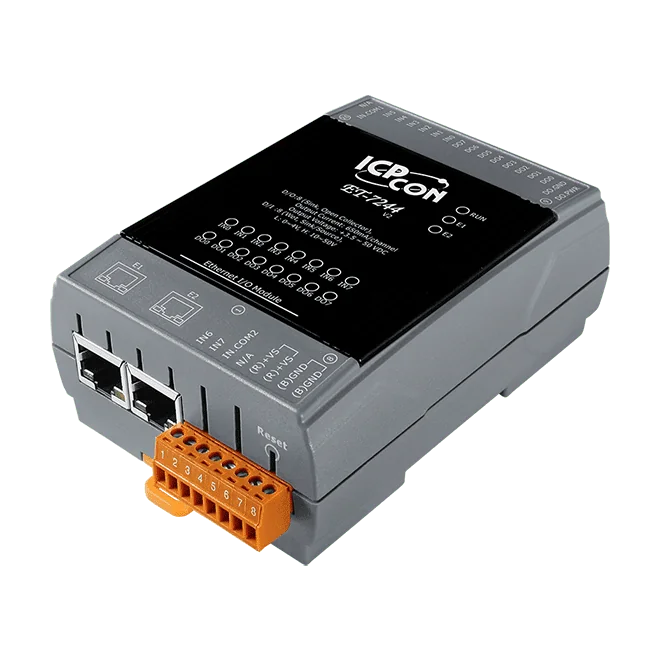

ET-7244 Module I/O Ethernet, 8 canaux DI/DO avec switch Ethernet 2 ports

ET-7044 CR est un module E/S Ethernet à montage sur rail DIN qui associe huit entrées numériques à contact sec et huit sorties numériques de type sink. Chaque entrée peut être utilisée comme compteur 32 bits, ce qui convient au comptage d'impulsions et au suivi d'événements sur les machines, les installations du bâtiment et les équipements de test. Chaque voie de sortie peut commuter une charge de 300 mA à 25 °C, ce qui lui permet de piloter directement un module relais de puissance.Le module communique en Modbus TCP et Modbus UDP via un port RJ-45 10/100 Base-TX. Un serveur web intégré avec Web HMI permet la configuration et la supervision depuis un navigateur, et l'accès est contrôlé par identifiant, mot de passe et filtre d'adresses IP. Deux chiens de garde programmables surveillent le module et la liaison de communication, et les sorties numériques disposent de valeurs programmables à la mise sous tension et de valeurs de sécurité pour un comportement défini au démarrage ou en cas de défaut.L'isolation électrique est de 1500 VDC côté Ethernet et de 2500 VDC côté E/S. Les entrées et sorties numériques ne sont pas isolées les unes des autres voie à voie. Le module est alimenté par un bornier +10 ~ +30 VDC avec protection contre l'inversion de polarité, et il fonctionne entre -25 ~ +75 °C.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

PET-7044 CR est un module d'E/S Ethernet alimenté par PoE, destiné aux ingénieurs qui ont besoin de huit entrées numériques et de huit sorties numériques sur une seule unité montée sur rail DIN. Les entrées sont de type à contact humide, acceptent +10 ~ +50 VDC comme niveau ON et peuvent chacune être utilisées comme compteur 32 bits, avec un comptage maximal de 4 294 967 295 et une fréquence de 500 Hz. Les sorties sont de type sink, avec un calibre de 300 mA par voie à 25 °C, et leur valeur à la mise sous tension comme leur valeur de sécurité sont programmables.Le module communique en Modbus TCP et Modbus UDP via un unique port RJ-45 10/100 Base-TX, et peut être alimenté par PoE (IEEE 802.3af) ou par un bornier +12 ~ +48 VDC. Un serveur web intégré et une IHM web permettent la configuration et la supervision sans logiciel dédié, et l'accès est contrôlé par identifiant, mot de passe et filtre IP. Un double watchdog couvre à la fois le module et la communication.L'isolation est assurée en isolation E/S bidirectionnelle sous 2500 VDC, tandis que les voies ne sont pas isolées entre elles. L'appareil convient à la domotique et au bâtiment, à l'automatisation industrielle et des machines, ainsi qu'à la maintenance et au diagnostic à distance. La référence PET-7044 CR est répertoriée RoHS.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7244 CR est un module E/S Ethernet alimenté par PoE, qui raccorde huit entrées numériques à contact sec et huit sorties numériques de type sink sur un réseau Modbus TCP ou Modbus UDP. Chaque entrée peut également être utilisée comme compteur 32 bits, jusqu'à 4 294 967 295 impulsions à une fréquence de 100 Hz, ce qui convient au comptage d'impulsions et aux tâches de totalisation.Un commutateur 2 ports 10/100 Base-TX avec bypass LAN permet de chaîner le module en guirlande le long d'une ligne d'équipements. Il peut être alimenté soit par PoE (IEEE 802.3af, Classe 1), soit par un bornier de +12 ~ +48 VDC. Chaque voie de sortie supporte 650 mA à 25 °C et est protégée contre les courts-circuits. Les valeurs programmables à la mise sous tension et les valeurs de sécurité permettent de définir un état déterminé au démarrage et en condition de sécurité.Le module intègre un serveur web avec IHM Web, un contrôle d'accès par identifiant, mot de passe et filtre IP, ainsi qu'un double chien de garde. L'isolation optique protège les E/S contre les surtensions transitoires, mais les voies ne sont pas isolées entre elles, point à prendre en compte lors du câblage.ApplicationsAutomatisation des bâtimentsAutomatisation de la productionAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

ET-7242 CR est un module E/S Ethernet qui pilote 16 sorties numériques de type sink et transmet leur état via Modbus TCP ou Modbus UDP. Son serveur web intégré et son IHM web permettent la configuration et la supervision depuis un navigateur standard, ce qui convient aux ingénieurs qui souhaitent mettre en service et contrôler les E/S sans logiciel dédié.Le commutateur 2 ports 10/100 Base-TX intégré, avec bypass LAN, permet d'installer le module en topologie daisy-chain, ce qui simplifie le câblage entre les points d'E/S. Chaque sortie accepte une tension de charge comprise entre +3,5 et +50 VDC et délivre jusqu'à 650 mA par voie à 25 °C ; les sorties peuvent piloter directement un module relais de la série RM afin de commuter des charges inductives. La valeur à la mise sous tension et la valeur de sécurité sont programmables, de sorte que les sorties puissent être amenées dans un état défini au démarrage ou en cas de perte de communication.Les E/S sont isolées optiquement à 3750 VDC pour la protection contre les surtensions transitoires, tandis que l'Ethernet est isolé à 1500 VDC. Les voies ne sont pas isolées entre elles. Le module se monte sur rail DIN et est spécifié pour une plage de fonctionnement de -25 à +75 °C.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
