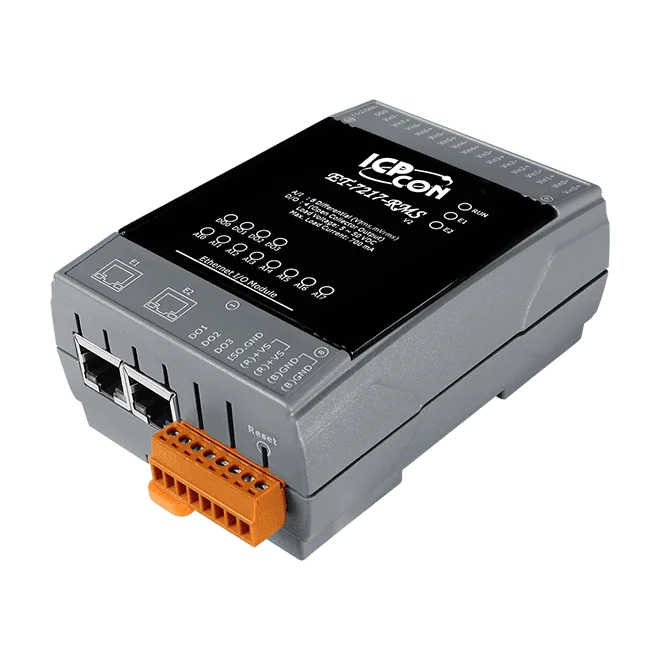

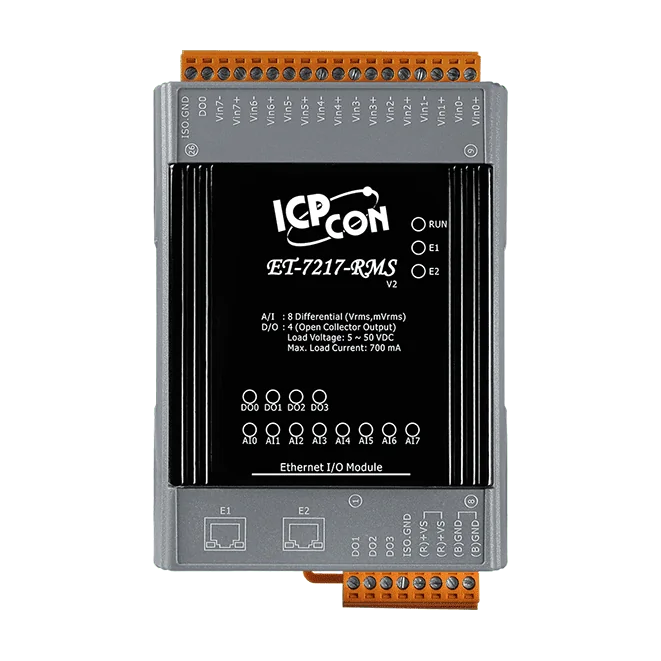

ET-7217RMS Module d'E/S Ethernet, 8 entrées analogiques True RMS, 4 sorties TOR, switch 2 ports

PET-7217RMS est un module d'E/S Ethernet PoE destiné à la mesure de signaux alternatifs en valeurs efficaces vraies (True RMS). Ses huit entrées différentielles peuvent être configurées individuellement pour des plages allant de +150 mVrms à +10 Vrms, et le module calcule la valeur efficace vraie continue de formes d'onde complexes et non sinusoïdales. Quatre sorties isolées à collecteur ouvert complètent les E/S intégrées : l'appareil peut ainsi à la fois surveiller un procédé et agir sur celui-ci depuis un seul équipement.Ce module convient aux ingénieurs qui ont besoin d'une mesure AC précise en des points distants, sans infrastructure d'alimentation ni de câblage dédiée. Un commutateur 10/100 Base-TX à deux ports avec bypass LAN permet de chaîner les appareils le long d'une ligne réseau, et le module peut être alimenté par Ethernet (IEEE 802.3af, Classe 1) ou par un bornier +12 ~ +48 VDC. La communication s'effectue en Modbus TCP ou Modbus UDP, avec un serveur web et une IHM web intégrés pour la configuration et la supervision.Les fonctions de protection comprennent une isolation intermodule de 2500 VDC, une protection contre les surtensions de ±35 Vrms/±28 VDC sur les entrées analogiques ainsi qu'un double chien de garde. Les valeurs de mise sous tension et de repli des sorties numériques sont programmables, et le contrôle d'accès est assuré par des réglages d'identifiant, de mot de passe et de filtre IP.ApplicationsAutomatisation du bâtimentAutomatisation de l'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le ET-7217 CR est un module d'E/S déportées Ethernet destiné aux ingénieurs qui doivent acquérir des signaux de capteurs et commuter des sorties via un réseau Modbus. Il offre huit entrées analogiques différentielles, chacune pouvant être configurée avec sa propre plage. Le type d'entrée se règle par cavalier, de sorte que chaque voie peut accepter une tension ou un courant, et les entrées sont protégées contre les surtensions jusqu'à 240 Vrms.Côté réseau, le module intègre un commutateur 2 ports 10/100 Base-TX avec bypass LAN, ce qui permet de chaîner les appareils en guirlande le long d'une ligne. Il prend en charge Modbus TCP et Modbus UDP, et comprend un serveur web intégré avec IHM web, un contrôle d'accès par identifiant, mot de passe et filtre IP, ainsi que des fonctions de sécurité des communications. La cadence d'échantillonnage peut être basculée entre les modes normal et rapide.Les quatre sorties numériques sont des sorties open-collector à logique négative isolées, avec protection contre les courts-circuits et les surcharges, et peuvent recevoir des valeurs programmables de mise sous tension et de sécurité. Le module offre une isolation E/S de 2500 VDC et une protection ESD de 4 kV, et il est conçu pour un montage sur rail DIN sur une plage de fonctionnement de -25 ~ +75 °C.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le ET-7217-10 CR permet l'acquisition de signaux analogiques via Ethernet, avec 10 entrées analogiques différentielles ou 20 entrées asymétriques, configurables voie par voie. Chaque voie se règle en logiciel sur une plage de tension ou de courant, et le cavalier matériel correspondant sélectionne l'entrée en tension ou en courant, ce qui permet à un même module de traiter un ensemble mixte de signaux capteurs.Les ingénieurs apprécieront le switch intégré 2 ports avec bypass LAN, qui permet de chaîner les modules en guirlande le long d'une ligne sans switch externe. Le module intègre un serveur web avec IHM web, une communication Modbus TCP et Modbus UDP, ainsi qu'une sécurité de communication avec contrôle d'accès par identifiant, mot de passe et filtre IP. Deux modes d'échantillonnage permettent d'arbitrer entre vitesse et précision : le mode normal est spécifié à 10 Hz et le mode rapide à 50 Hz pour l'ensemble des voies.Les protections comprennent une protection contre les surtensions de 240 Vrms sur les entrées différentielles, une protection ESD par contact de ±4 kV sur chaque borne, et une isolation de 2500 VDC sur les E/S et de 1500 VDC sur Ethernet. Le module fonctionne sous +12 à +48 VDC et supporte des températures comprises entre -25 et +75 °C. Il se monte sur rail DIN.ApplicationsAutomatisation de bâtimentsAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le ET-7217-A5 associe huit entrées analogiques différentielles haute tension et quatre sorties numériques dans un module Ethernet à montage sur rail DIN. Chaque voie d'entrée peut être configurée indépendamment en ±50 V ou ±150 V, ce qui permet à un seul module de couvrir des signaux de tensions mixtes sans conditionnement de signal supplémentaire. Les sorties numériques sont de type open-collector à source isolée (sink), avec un courant nominal de 700 mA par voie.La mise en réseau est assurée par un commutateur intégré 2 ports 10/100 Base-TX avec bypass LAN, qui permet de chaîner les modules en guirlande le long d'une ligne. Le module prend en charge Modbus TCP et Modbus UDP, et un serveur web intégré avec IHM web permet la configuration et la supervision à distance depuis un navigateur. Le contrôle d'accès repose sur un identifiant, un mot de passe et un filtre d'adresses IP.Les fonctions de fiabilité comprennent un chien de garde double couvrant le module et la communication, des valeurs programmables à la mise sous tension et en cas de défaut pour les sorties numériques, ainsi qu'une connexion par paires E/S. L'isolation est de 2500 VDC pour les E/S et de 1500 VDC pour l'Ethernet. Le module fonctionne entre -25 et +75 °C.ApplicationsAutomatisation de bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
