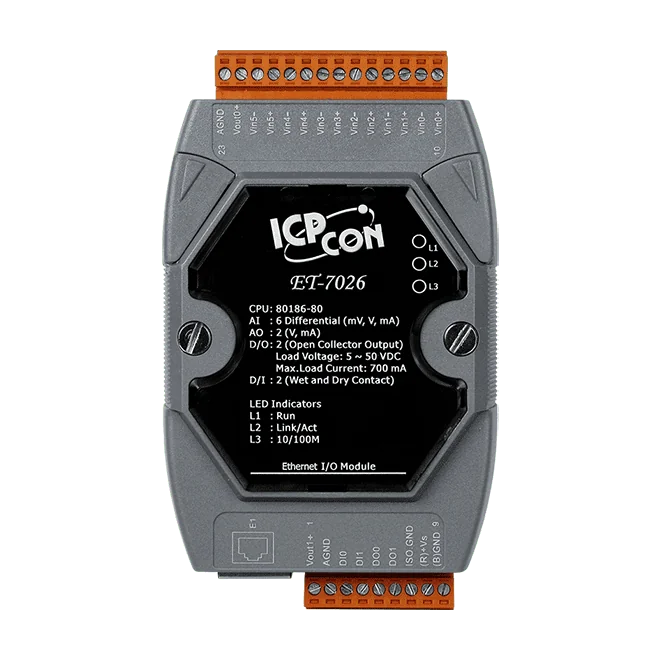

ET-7026 Module d'E/S Ethernet, 6 entrées analogiques, 2 sorties analogiques, 2 entrées TOR, 2 sorties TOR

Le ET-7226 CR est un module d'E/S Ethernet qui intègre des signaux analogiques et numériques mixtes sur un réseau Modbus à partir d'un seul module montable sur rail DIN. Il convient aux ingénieurs qui ont besoin de six entrées analogiques différentielles et de deux sorties analogiques, ainsi que de deux entrées numériques (avec fonction compteur) et de deux sorties numériques, sans ajouter de modules d'E/S déportées distincts.Chaque entrée analogique peut être configurée individuellement pour des plages de tension ou de courant, notamment +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0 ~ 20 mA, +/-20 mA et 4 ~ 20 mA, le type d'entrée étant défini par cavalier. La détection de rupture de fil est disponible pour les entrées 4 ~ 20 mA. Les sorties analogiques prennent en charge des plages de tension et de courant, et les valeurs de mise sous tension et de sécurité des sorties sont programmables.Le commutateur 10/100 Base-TX à deux ports intégré, avec contournement LAN, permet un câblage en guirlande, et le module prend en charge Modbus TCP et Modbus UDP, dispose d'un serveur web et d'une IHM web intégrés, ainsi que d'un contrôle d'accès par identifiant, mot de passe et filtrage IP. L'isolement est de 1500 VDC côté Ethernet et de 2500 VDC côté E/S.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

PET-7026 CR regroupe six entrées analogiques, deux sorties analogiques, deux entrées numériques et deux sorties numériques dans un même module Ethernet sur rail DIN. Il convient aux ingénieurs qui ont besoin d'acquisition de signaux mixtes et de commande sur un seul nœud réseau, avec Modbus TCP et Modbus UDP pour la communication avec l'hôte.Chaque entrée analogique peut être configurée en tension ou en courant, et sur une plage de ±500 mV à ±20 mA ou de 4 ~ 20 mA, sélectionnée par cavalier. Les entrées supportent une protection contre les surtensions de 240 Vrms, et les sorties analogiques peuvent également être configurées en tension ou en courant à l'aide de leurs cavaliers. Les entrées numériques prennent en charge les contacts secs ou humides et peuvent compter des impulsions jusqu'à 32 bits.Adapté aux installations où l'alimentation et les données partagent un même câble Ethernet, grâce au PoE (IEEE 802.3af, classe 1) ou à une alimentation +12 ~ +48 VDC par bornier.Le serveur web intégré et l'IHM Web simplifient la configuration et la supervision.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le PET-7226 CR est un module E/S Ethernet multifonction qui regroupe dans un seul boîtier à montage sur rail DIN six entrées analogiques, deux sorties analogiques, deux entrées numériques avec fonction comptage et deux sorties numériques. Il est alimenté par Ethernet (PoE) ou par bornier, de sorte qu'un seul câble réseau assure à la fois la communication et l'alimentation dans une architecture E/S déportées.Chaque entrée analogique peut être configurée sur une plage de tension ou de courant adaptée, et chaque entrée et sortie analogique peut passer de la tension au courant grâce à la position de son cavalier. Toutes les entrées analogiques sont protégées contre les surtensions jusqu'à 240 Vrms, ce qui est utile lorsque le module est raccordé à un câblage terrain de qualité variable.Le commutateur intégré à deux ports avec bypass LAN permet de chaîner le module en guirlande le long d'une ligne réseau. Les protocoles Modbus TCP et Modbus UDP sont pris en charge, et le serveur web intégré fournit une IHM web pour la configuration et la supervision.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le ET-7024 réunit quatre sorties analogiques, cinq entrées numériques et cinq sorties numériques dans un seul module Ethernet à montage sur rail DIN. Une seule unité peut piloter des actionneurs de terrain et lire l'état d'interrupteurs ou de capteurs via Modbus TCP ou Modbus UDP, ce qui réduit au minimum le câblage et l'encombrement dans l'armoire.Chaque sortie analogique peut être configurée en tension (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) ou en courant (0 ~ 20 mA, 4 ~ 20 mA), le choix s'effectuant canal par canal à l'aide d'un cavalier. Les entrées numériques acceptent les contacts secs et humides et intègrent une fonction de compteur 32 bits, tandis que les sorties numériques sont de type open-collector à émetteur commun (sink), isolées, avec un courant nominal de 600 mA par canal.Le serveur web intégré et l'IHM web, le double chien de garde et la connexion par paires d'E/S simplifient la mise en service et la supervision. Le module assure une isolation E/S de 2500 VDC, une protection contact ESD de ±4 kV sur chaque borne et est conforme à la directive RoHS.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
