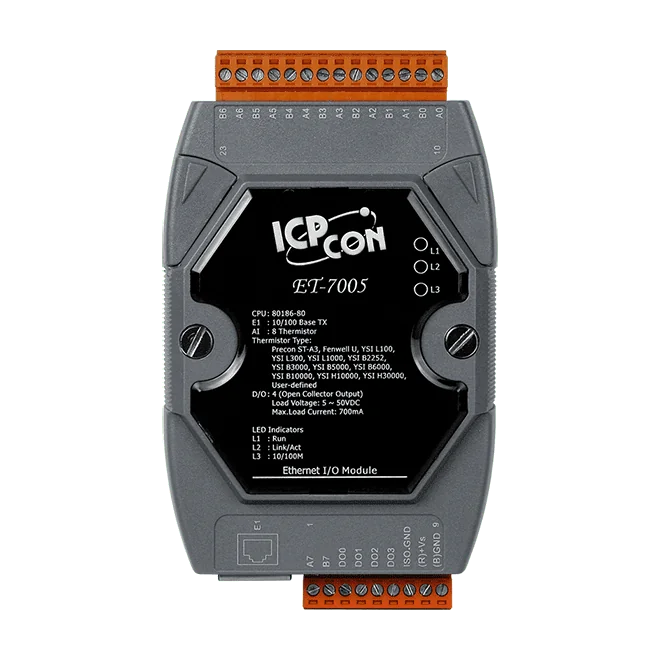

ET-7005 Module d'E/S Ethernet, entrée thermistance 8 voies, 4 sorties TOR

Le PET-7005 CR est un module E/S Ethernet PoE pour la mesure de température à l'aide de thermistances. Chacune de ses huit entrées différentielles peut être configurée individuellement, ce qui permet d'utiliser différents types de thermistances sur différentes voies. Les types pris en charge incluent Precon ST-A3, Fenwell U et plusieurs séries YSI ; des thermistances définies par l'utilisateur peuvent être ajoutées en saisissant les coefficients de Steinhart.Quatre sorties à collecteur ouvert isolées, protégées contre les courts-circuits et les surcharges, permettent au module de piloter des sorties d'alarme. Son isolement intermodule de 2500 VDC et sa protection contre les surtensions de 110 VDC/VAC sur les entrées thermistance sont conçus pour favoriser un fonctionnement fiable dans des installations soumises à de fortes contraintes électriques.La communication s'effectue en Modbus TCP et Modbus UDP via un unique port RJ-45 10/100 Base-TX, avec contrôle d'accès par identifiant, mot de passe et filtre IP. Le module peut être alimenté par PoE (IEEE 802.3af, classe 1) ou par un bornier +12 ~ +48 VDC, et se monte sur rail DIN.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

L'ET-7015 est conçu pour mesurer la température sur de longues distances de câblage. Chacune de ses 7 voies accepte des sondes Pt100, Pt1000, Ni120, Cu100 ou Cu1000, et les sondes RTD à trois fils sont compensées automatiquement quelle que soit la longueur des fils, de sorte que la résistance des conducteurs n'a pas à être corrigée manuellement.La détection de rupture de fil sur chaque voie permet d'identifier rapidement les câbles de sonde défectueux. La communication s'effectue via Modbus TCP et Modbus UDP, avec un serveur web intégré et une IHM web pour la configuration et la supervision. L'accès est contrôlé par identifiant, mot de passe et filtre IP, et les chiens de garde doubles facilitent la reprise sur défaut.L'isolation est de 2500 VDC pour les E/S et de 1500 VDC pour l'Ethernet. Le module est conforme RoHS, offre une protection ESD de 4 kV et fonctionne avec une alimentation de +10 à +30 VDC, montage sur rail DIN, sur une plage de température de fonctionnement de -25 à +75 °C. Les applications typiques incluent l'automatisation du bâtiment, l'automatisation d'usine et de machines, la maintenance et le diagnostic à distance, ainsi que les équipements de test.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le ET-7017 CR est un module d'E/S Ethernet qui intègre huit entrées analogiques différentielles et quatre sorties numériques dans un réseau Modbus. Chaque voie analogique peut être configurée en tension ou en courant et disposer de sa propre plage d'entrée, ce qui convient aux installations à capteurs mixtes sans modification matérielle. Cette référence est listée comme conforme à la directive RoHS.Les sorties numériques sont de type collecteur ouvert à logique négative (sink), isolées, avec un courant nominal de 700 mA par voie, et protégées contre les courts-circuits et les surcharges. Les valeurs de mise sous tension et de sécurité sont programmables, ce qui permet de définir l'état des sorties au démarrage et en cas de défaut. La cadence d'échantillonnage peut être basculée entre le mode normal à 10 Hz et le mode rapide à 50 Hz pour l'ensemble des voies.La communication avec l'hôte s'effectue en Modbus TCP ou Modbus UDP via un unique port RJ-45 10/100 Base-TX. Un serveur web intégré et une IHM web sont fournis, l'accès Ethernet est contrôlé par identifiant, mot de passe et filtre IP, et deux fonctions de chien de garde (watchdog) sont incluses.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le ET-7017-10 est un module d'entrée analogique raccordé à Ethernet, destiné aux ingénieurs qui doivent faire remonter sur le réseau un mélange de signaux de tension et de courant sans recourir à une unité d'acquisition de données séparée. Chaque voie analogique peut être configurée avec sa propre plage d'entrée, et les réglages par cavaliers déterminent si une voie accepte une tension ou un courant, ce qui permet à un même module de desservir plusieurs types de capteurs sur le même tableau.L'échantillonnage peut fonctionner en mode normal à 10 Hz sur l'ensemble des voies, ou en mode rapide à 50 Hz sur l'ensemble des voies, ce qui permet d'adapter la vitesse à l'application. Le module offre une résolution de 16 bits, avec une précision de ±0,1 % en mode normal et de ±0,5 % ou mieux en mode rapide. La protection contre les surtensions est de 240 Vrms pour les entrées différentielles et de 150 Vrms pour les entrées asymétriques.La communication passe par un port RJ-45 10/100 Base-TX unique prenant en charge Modbus TCP et Modbus UDP, avec un contrôle d'accès par identifiant, mot de passe et filtre d'adresses IP. Un serveur web intégré et une IHM web, ainsi que deux chiens de garde, facilitent la mise en service et la supervision. Le module est alimenté depuis un bornier +10 ~ +30 VDC et se monte sur rail DIN.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
