ET-2217H Module I/O Ethernet, 8 voies AI haute vitesse

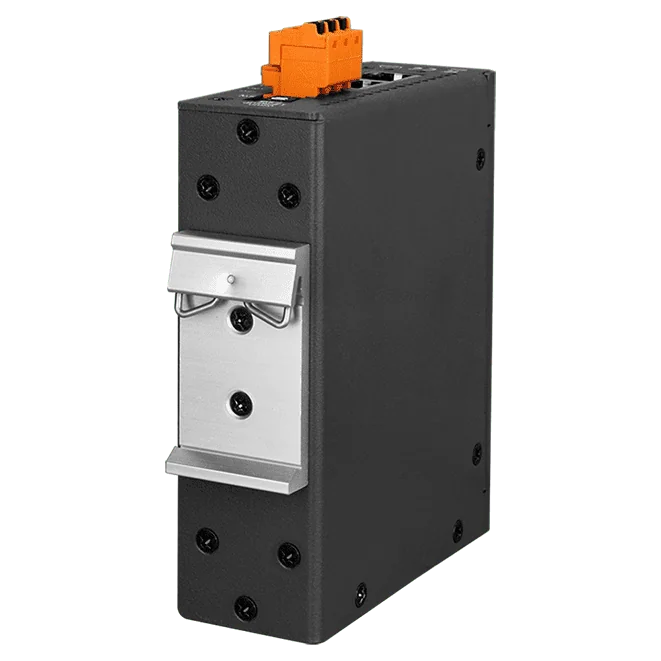

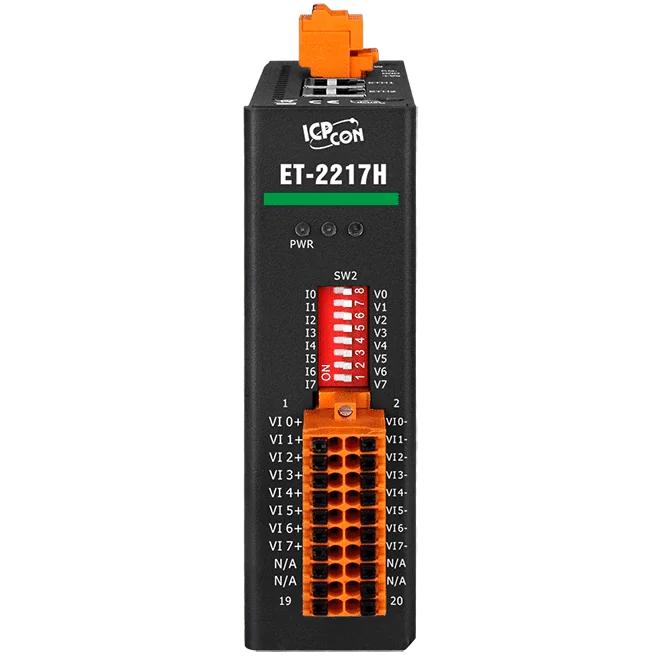

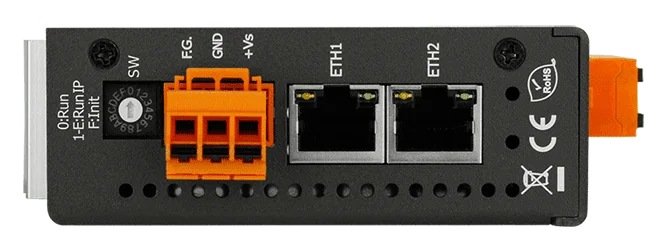

Le PET-2217H CR est un module d'E/S Ethernet alimenté par PoE, destiné aux ingénieurs qui ont besoin d'une acquisition analogique rapide et multivoie sur un nœud réseau. Il dispose de huit entrées analogiques différentielles, chacune pouvant être configurée en plage de tension ou de courant, le type d'entrée étant choisi par commutateurs DIP.Les données peuvent être diffusées en continu via TCP vers un PC hôte, ou interrogées via les registres Modbus TCP ou Modbus UDP. Deux ports RJ-45 avec bypass LAN permettent un câblage en guirlande, et le module peut être configuré via son serveur web intégré. La fréquence d'échantillonnage de 8 kHz est partagée entre toutes les voies : le débit effectif par voie diminue à mesure que le nombre de voies activées augmente.L'isolation, la protection contre les surtensions et les transitoires rapides (EFT) ainsi que la résolution de 16 bits rendent le module adapté aux environnements industriels perturbés. Les applications typiques incluent l'automatisation d'usine et de machines, l'automatisation du bâtiment, le diagnostic et la maintenance à distance, ainsi que les équipements de test.ApplicationsAutomatisation d'usineAutomatisation de machinesAutomatisation du bâtimentDiagnostic et maintenance à distanceÉquipements de test

Le ET-2217 CR est un module d'entrée analogique Ethernet permettant d'acquérir des signaux de tension et de courant sur réseau. Chaque voie peut être configurée individuellement, et les entrées peuvent être définies par logiciel en 8 voies différentielles ou 16 voies asymétriques.Les entrées sont de 16 bits, avec des plages de tension de ±150 mV à ±10 V et des plages de courant de ±20 mA, 0 ~ +20 mA et +4 ~ +20 mA. Le type tension ou courant se sélectionne par commutateur DIP. Le mode normal échantillonne toutes les voies à 20 Hz et le mode rapide à 200 Hz. Le module supporte une surtension de 120 VDC, est isolé à 3000 VDC côté E/S et intègre une protection CEM contre les transitoires rapides (EFT), les décharges électrostatiques (ESD) et les surtensions (surge).Côté réseau, le commutateur 2 ports intégré prend en charge le contournement LAN (LAN bypass) pour un câblage en guirlande. La publication et l'abonnement MQTT avec reconnexion automatique et Keep-Alive, ainsi que SNMP V2c avec messages Trap lors d'une modification des E/S ou d'un redémarrage, offrent une intégration souple. Un serveur web intégré assure la configuration.ApplicationsAutomatisation de productionAutomatisation de machinesAutomatisation du bâtimentDiagnostic et maintenance à distanceÉquipements de test

Le ET-2217CI CR est un module d'entrées analogiques 8 voies destiné aux ingénieurs ayant besoin de mesures isolées et connectées au réseau. Chaque entrée différentielle peut être configurée par logiciel en tension ou en courant, avec des plages de ±1 V à ±10 V et de 0 ~ 20 mA ou 4 ~ 20 mA. Les entrées 16 bits offrent une précision de ±0,1 % de la pleine échelle (FSR), et chaque voie est isolée des autres à 3000 VDC.Les mesures sont enregistrées avec horodatage à une cadence normale de 10 Hz ou une cadence rapide de 200 Hz par voie, avec jusqu'à 320 000 enregistrements par voie. Les données peuvent être lues via Modbus TCP, Modbus UDP ou MQTT, ou exportées au format CSV à l'aide de l'outil LogReader. Le serveur web intégré, le contrôle d'accès par mot de passe et filtrage d'adresses IP, ainsi que le bypass LAN du commutateur 2 ports permettent un câblage en guirlande.Protection contre les surtensions jusqu'à +120 VDC et protection contre les surintensités de 50 mA à 110 VDC (max.)Détection de rupture de fil sur chaque entrée 4 ~ 20 mAProtection EFT, ESD et contre les surtensions selon CEI 61000-4-4, CEI 61000-4-2 et CEI 61000-4-5Montage sur rail DIN ou au mur dans un boîtier métallique, indice de protection IP30ApplicationsAutomatisation des procédés industrielsAutomatisation des machinesAutomatisation du bâtimentDiagnostic et maintenance à distanceÉquipements de test

Le ET-2217CI-4 est un module à quatre entrées analogiques pour l'acquisition de données sur Ethernet. Chaque canal peut être configuré individuellement par logiciel en entrée de tension ou de courant, ce qui le rend adapté aux signaux de capteurs mixtes sur un même appareil. Les plages d'entrée couvrent ±1 V, ±2,5 V, ±5 V, ±10 V, 0 ~ 20 mA et 4 ~ 20 mA, avec une résolution de 16 bits.Les mesures sont horodatées et peuvent être enregistrées localement. L'échantillonnage s'effectue à 10 Hz par canal en mode normal ou à 200 Hz par canal en mode rapide, et l'enregistreur de données peut stocker jusqu'à 480 000 enregistrements par canal. Les données peuvent être lues et exportées au format CSV à l'aide de l'outil LogReader. La communication s'appuie sur Modbus TCP, Modbus UDP ou MQTT, et le serveur web intégré assure la configuration.Le commutateur intégré à 2 ports avec bypass LAN permet un câblage en guirlande (daisy-chain). L'isolation de 3000 VCC entre canaux, associée à une protection EFT, ESD et contre les surtensions, convient aux environnements industriels fortement perturbés sur le plan électrique. Le module se monte sur rail DIN ou au mur, avec un kit de fixation murale optionnel (ASO-0015).ApplicationsAutomatisation de l'usineAutomatisation des machinesAutomatisation du bâtimentDiagnostic et maintenance à distanceÉquipements de test
