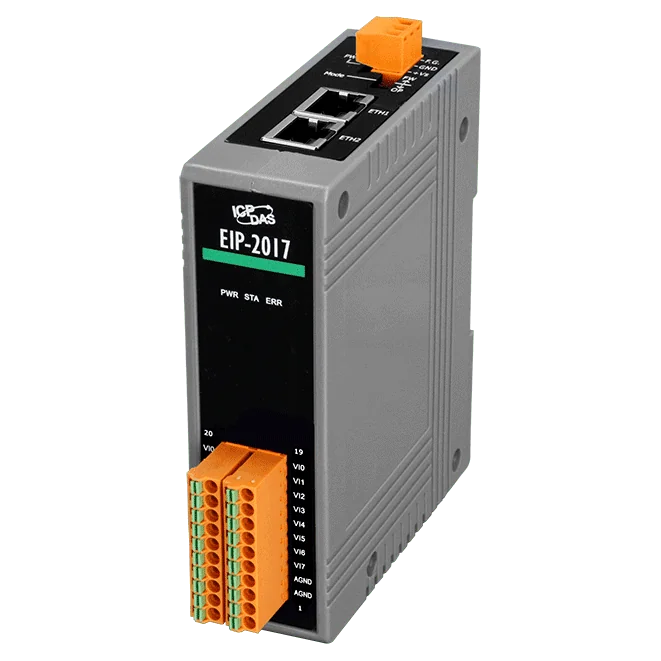

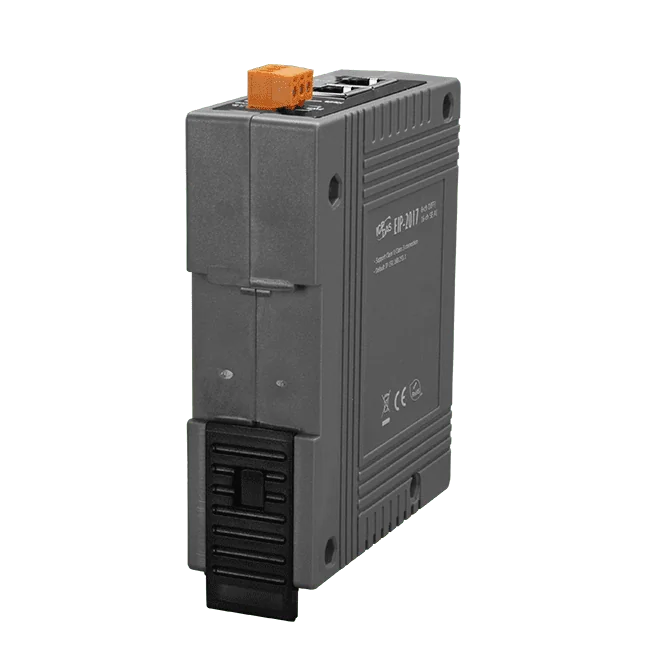

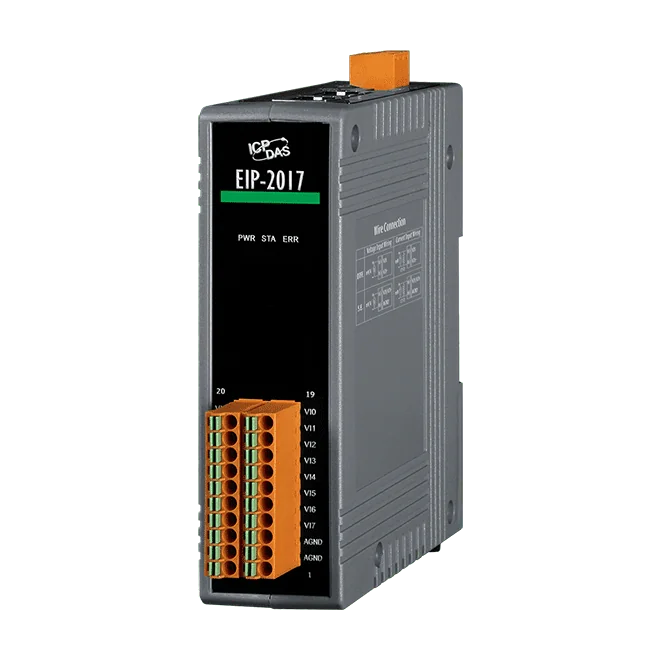

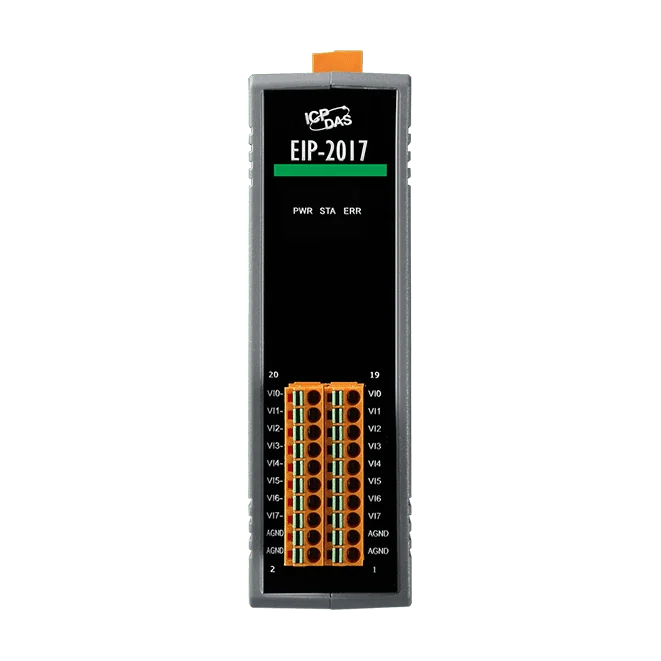

EIP-2017 Module E/S distant EtherNet/IP, entrée analogique 8 voies différentielles / 16 voies asymétriques
Module d'entrée analogique distant EtherNet/IP isolé avec 8 voies différentielles ou 16 voies asymétriques, résolution 16 bits et entrées tension ou courant sélectionnables.
- Adaptateur EtherNet/IP avec MCU 32 bits pour un trafic réseau efficace
- 8 entrées analogiques différentielles ou 16 asymétriques, sélectionnables par cavalier
- Résolution 16 bits, fréquence d'échantillonnage de 10 échantillons/seconde, précision nominale +/-0,1 %
- Types d'entrée tension et courant, dont ±150 mV à ±10 V et 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA
- Deux ports RJ-45 10/100 Base-TX avec prise en charge du chaînage en guirlande
- Isolation interne au module de 3000 VDC et protection contre les surtensions de 240 Vrms
296,00 € par pièce
| 1-9 pcs | 296,00 € | |
|---|---|---|
| 10-30 pcs | 281,00 € | −5 % |
| 31+ pcs | 266,00 € | −10 % |
Informations sur le produit "EIP-2017 Module E/S distant EtherNet/IP, entrée analogique 8 voies différentielles / 16 voies asymétriques"
L'EIP-2017 est un module adaptateur EtherNet/IP destiné à la mesure analogique distribuée. Il permet de raccorder 8 voies d'entrée analogique différentielles ou 16 voies asymétriques sur un réseau Ethernet, ce qui convient aux ingénieurs qui doivent remonter des signaux process depuis l'atelier vers un système EtherNet/IP sans passerelle bus de terrain dédiée.
Configuration flexible des entrées : Un cavalier permet de choisir entre un fonctionnement différentiel et asymétrique. Les plages de tension de ±150 mV à ±10 V ainsi que les plages de courant 0 ~ +20 mA, +4 ~ +20 mA et ±20 mA sont prises en charge. Des résistances internes de 125 Ω peuvent être sélectionnées en mode différentiel, tandis que les entrées courant asymétriques nécessitent une résistance externe. La précision nominale est de +/-0,1 %, avec une isolation interne au module de 3000 VDC.

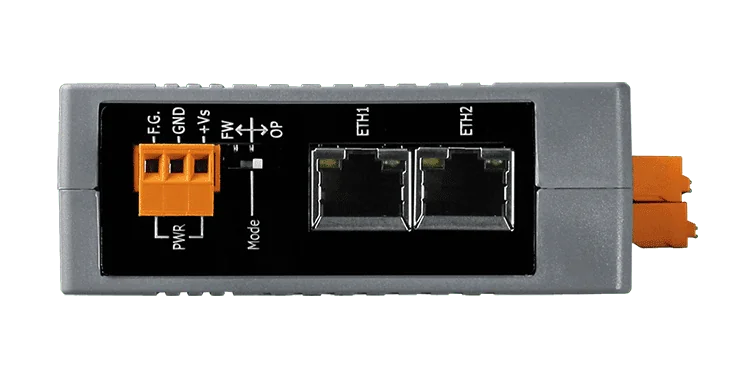

Réseau et diagnostic : Deux ports RJ-45 10/100 Base-TX permettent le chaînage en guirlande, et le module peut être déployé en topologie étoile, en ligne ou en anneau. Des LED indiquent à la fois l'état des entrées et l'état de la connexion, et l'utilitaire logiciel du fabricant est disponible pour la configuration et les tests via Ethernet.
Applications
- Automatisation des bâtiments
- Automatisation d'usine
- Automatisation de machines
- Maintenance à distance
- Diagnostic à distance
- Équipements de test
| Entrées analogiques: | 8 DIFF / 16 SE |
|---|---|
| Montage: | Rail DIN |
| Protocole: | EtherNet/IP |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Module d'E/S déportées |
| Interface: | Ethernet |
| Ports: | 2 |
| Isolation: | 3000 VDC |
Caractéristiques techniques
| Entrée analogique | |
|---|---|
| Canaux | 8 canaux différentiels ou 16 canaux asymétriques (sélectionnable par cavalier) |
| Type | Tension : ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Courant : 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA (sélectionnable par cavalier en mode DIFF. Une résistance externe est requise en mode SE) |
| Résolution | 16 bits |
| Précision | +/-0.1% |
| Taux d'échantillonnage | 10 échantillons/seconde |
| Impédance d'entrée | Entrée tension : >400 kΩ, entrée courant : 125 Ω |
| Protection contre les surtensions | 240 Vrms |
| Configuration de canal individuelle | Oui |
| Dérive du zéro | +/-20uV/°C |
| Dérive de l'étendue | +/-25 ppm/°C |
| Isolation intra-module | 3000 VDC |
| Ethernet | |
| Ports | 10/100 Base-TX, RJ-45 8 broches x 2 Prise en charge du chaînage en guirlande. |
| Protocole | Ethernet/IP (adaptateur) |
| Alimentation | |
| Consommation | 3.8W |
| Mécanique | |
| Dimensions (mm) | 110 x 90 x 33 (H x W x D) |
| Installation | Rail DIN |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 ℃ |
| Température de stockage | -30 ~ +80 ℃ |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
