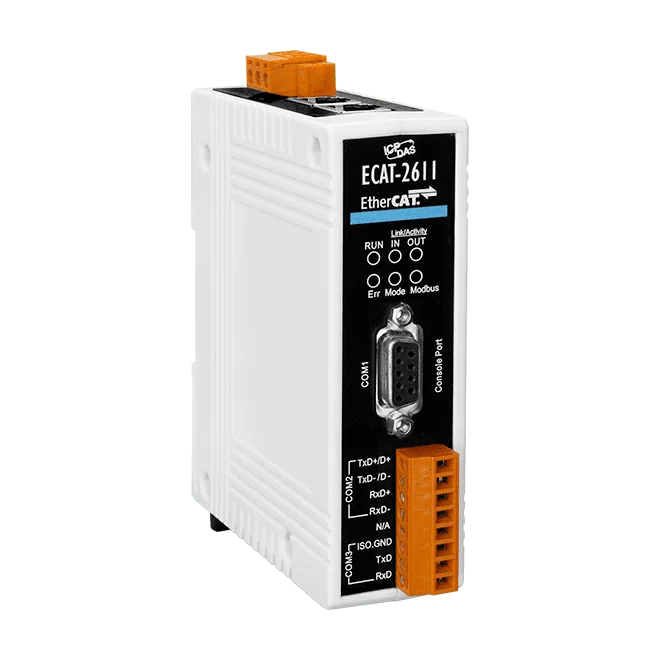

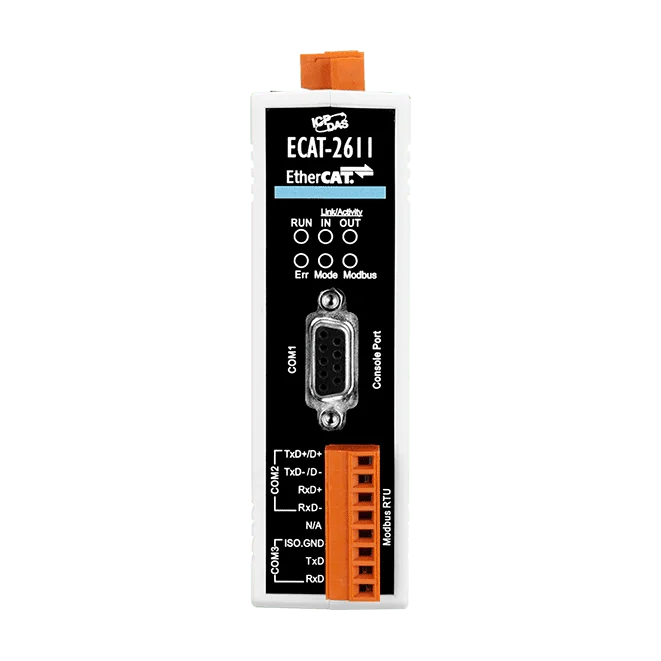

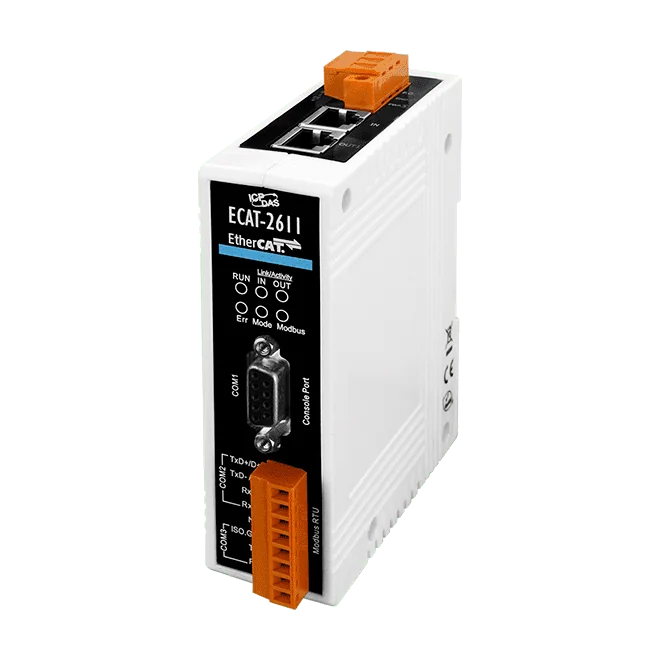

ECAT-2611 Passerelle de protocole EtherCAT vers Modbus RTU, RS-232/422/485

La ECAT-2610 CR intègre des équipements série RS-232/422/485 dans un système de commande EtherCAT sans modifier l'appareil raccordé. Côté réseau, elle se présente comme un SubDevice EtherCAT ; côté série, elle se comporte comme un Main Device Modbus RTU. Le contrôleur reçoit ainsi les données série comme des E/S ordinaires.La conversion de protocole s'effectue à l'intérieur de la passerelle, sans blocs fonctionnels d'automate. Elle échange jusqu'à 256 WORD de données d'entrée et 256 WORD de données de sortie, et le port série supporte des débits allant jusqu'à 115200 bps. Deux connecteurs EtherCAT RJ-45 sont fournis, avec une distance maximale de 100 m entre stations en 100BASE-TX.La référence commandée comprend un câble CA-0915 DB9 mâle vers DB9 femelle, 1,5 m. L'appareil dispose d'un boîtier plastique pour montage sur rail DIN, accepte une alimentation de +12 VDC à +48 VDC et est prévu pour un fonctionnement de -25 à +75 °C.ApplicationsModernisation d'anciens équipements d'automatisme pour les intégrer à des architectures de communication EtherCAT actuellesIntégration d'équipements série RS-232/422/485 dans des systèmes de commande EtherCAT

ECAT-2610-DW est une passerelle qui convertit EtherCAT en Modbus RTU, afin qu'un appareil série connecté à son port RS-232/422/485 puisse être intégré à un réseau EtherCAT. Elle intègre également les SubDevices compteurs d'énergie PM-3033/3133/3114/3112, le Main Device accédant à leurs données RxPDO et TxPDO au moyen d'un fichier de configuration fourni par ICP DAS.Cet appareil convient aux intégrateurs systèmes souhaitant rétrofiter des équipements d'automatisation anciens dans des architectures EtherCAT modernes. Plusieurs compteurs d'énergie peuvent être raccordés simultanément, ce qui permet de mettre en œuvre des programmes de gestion de l'énergie plus diversifiés. La source indique une installation et une configuration simples.La passerelle est fournie sous la référence CR, accompagnée d'un câble CA-0915 DB9 mâle vers DB9 femelle, 1,5 m. Elle est certifiée CE, UKCA, FCC, RoHS et DEEE, et se monte sur rail DIN dans un boîtier plastique.ApplicationsRétrofit d'anciens équipements d'automatisation dans des systèmes de commande EtherCATGestion de l'énergie et supervision de la puissance avec plusieurs compteurs d'énergieIntégration d'appareils série Modbus RTU dans des réseaux EtherCAT

La ECAT-2601 CR est une passerelle qui relie un réseau EtherCAT aux systèmes Modbus et OPC UA. Son MainDevice EtherCAT intégré pilote directement les SubDevices EtherCAT, et un tampon d'échange de données partagé rend leurs données E/S accessibles aux maîtres Modbus via Modbus TCP et Modbus RTU (esclave).Les ingénieurs apprécieront qu'elle se connecte aux PDO des SubDevices sans nécessiter de fichier ESI et qu'elle prenne en charge les SubDevices EtherCAT tiers. Le mode Free Run est pris en charge, le temps de cycle minimal est de 125 µs, et elle se reconnecte aux SubDevices dans les 10 secondes suivant la mise sous tension. Des entrées SDO de démarrage définies par l'utilisateur peuvent être configurées, et le paramétrage s'effectue via l'interface web intégrée en HTTP/HTTPS.Un serveur OPC UA intégré au micrologiciel permet aux clients OPC UA standard de se connecter sans développement spécifique, pour la communication machine à machine ainsi que pour les liaisons avec les systèmes SCADA et les plateformes cloud. La référence ECAT-2601 CR désigne la version conforme RoHS, et l'appareil se monte sur rail DIN.ApplicationsÉchange de données machine à machine entre systèmes EtherCAT et ModbusIntégration verticale de machines EtherCAT avec des systèmes SCADAConnexion de machines EtherCAT à des plateformes cloud via OPC UAIntégration de SubDevices EtherCAT tiers dans des réseaux Modbus ou OPC UA

La GW-7552-B connecte des appareils Modbus à un réseau PROFIBUS DP. Elle se comporte comme un esclave DP-V0 vis-à-vis du maître PROFIBUS, afin que celui-ci puisse lire et écrire les données détenues par des appareils Modbus tels que des automates programmables, des capteurs et des modules de la série ICP DAS M-7000, sans modification de la conception du réseau PROFIBUS.La passerelle peut fonctionner en maître ou en esclave Modbus et prend en charge les formats RTU et ASCII. Son port COM 1 hybride est configurable en RS-232, RS-422 ou RS-485, ces modes étant utilisés un à la fois. Les paramètres série couvrent 7 ou 8 bits de données, parité aucune, paire ou impaire, 1 ou 2 bits de stop, et des débits de 1200 à 115200 bauds. Un utilitaire est fourni pour configurer la GW-7552-B.Le débit de transmission côté PROFIBUS est détecté automatiquement, et l'adresse de nœud se règle de 0 à 126 à l'aide d'un commutateur DIP. Le côté PROFIBUS bénéficie d'une isolation de 3000 VDC, et le côté réseau utilise une isolation High Speed iCoupler. La GW-7552-B est logée dans un boîtier plastique pour montage sur rail DIN, avec une plage de fonctionnement de -25 ~ +75 °C.ApplicationsAutomatisation industrielleAutomatisation de la productionAutomatisation des procédés
