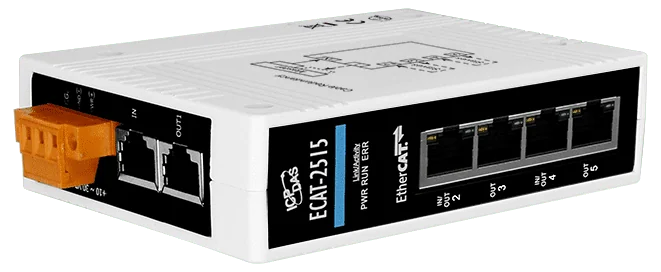

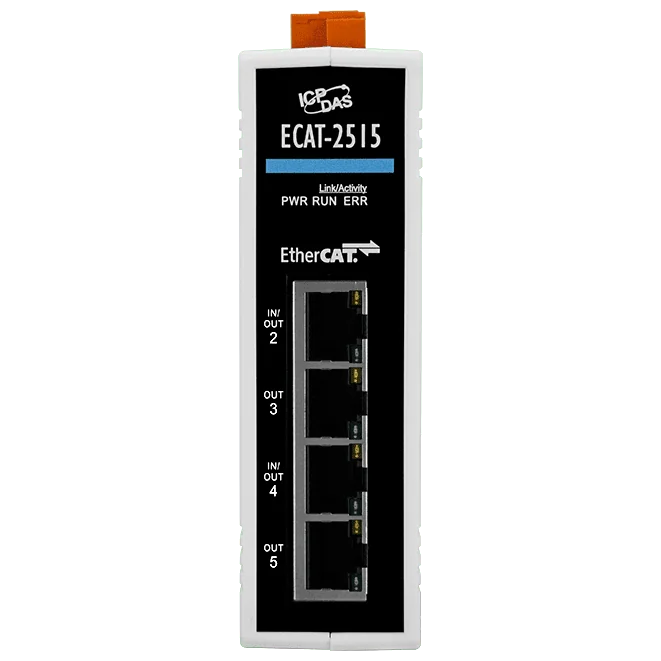

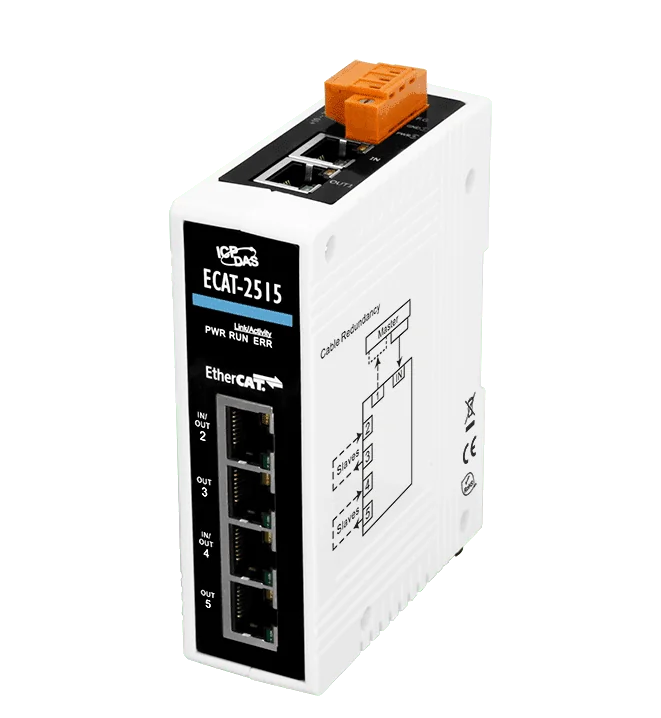

ECAT-2515 Module de jonction EtherCAT SubDevice, 6 ports

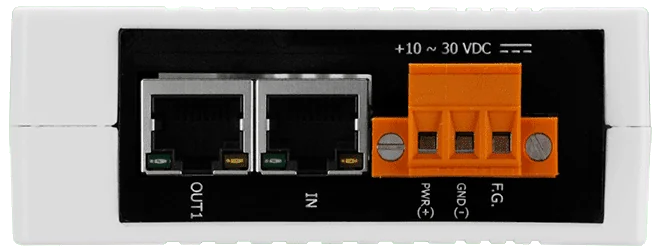

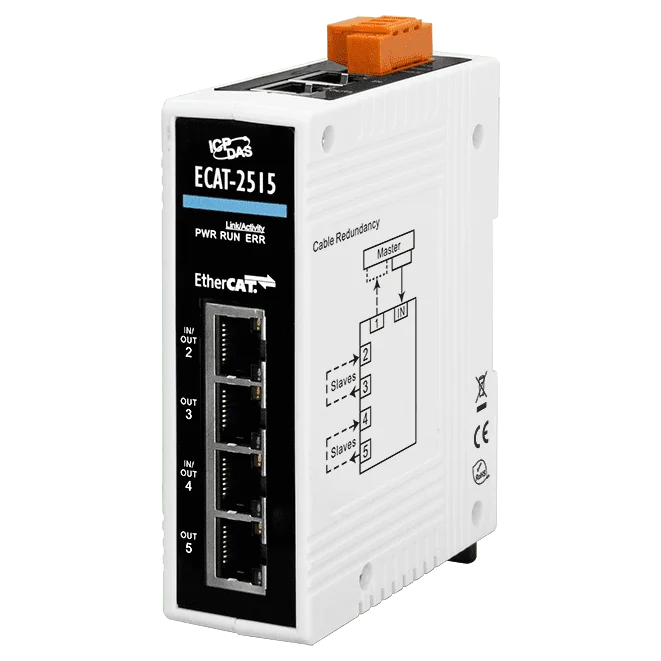

Le ECAT-2513 CR est un module de jonction EtherCAT 4 ports, esclave (SubDevice), conçu pour réaliser des réseaux EtherCAT flexibles. Il accepte une connexion entrante et propose trois ports RJ-45 sortants, ce qui permet de scinder une liaison en guirlande (daisy-chain) en plusieurs branches et de simplifier le câblage dans les machines et les armoires.Diviser un réseau en sections câblées séparément limite l'impact d'un défaut. Si un SubDevice cesse de répondre ou si un câble est débranché, seuls les appareils de cette section sont affectés, et le reste du réseau peut continuer à communiquer avec le contrôleur Main Device. La mise en service et la recherche de défauts en sont accélérées, car chaque section peut être vérifiée indépendamment.Le module prend en charge les connexions en guirlande et en étoile, et est conçu pour un montage sur rail DIN dans un boîtier plastique, avec une protection contre l'inversion de polarité sur son alimentation de +10 ~ +30 VDC. La documentation source décrit également une topologie en anneau pour la redondance de câble au sein de cette famille de produits, qui permet de maintenir le système de commande en fonctionnement en cas de rupture de câble d'un côté.ApplicationsConversion de réseaux EtherCAT en guirlande vers une topologie en branchesSegmentation des réseaux EtherCAT pour isoler les défauts et accélérer le dépannageRedondance de câblage au moyen d'une topologie en anneauCâblage distribué de machines et d'armoires avec installation sur rail DIN

ECAT-2511-A constitue la partie EtherCAT d'une liaison fibre optique monobrin. Il convertit le signal EtherCAT en lumière sur une fibre monomode SC, remet en forme le signal pour corriger les distorsions, et isole les défauts de bus causés par un court-circuit ou une perturbation sur le câble afin qu'ils ne se propagent pas dans le réseau. Sa transmission par fibre contribue également à protéger le trafic EtherCAT des bruits EMS et RFI.L'appareil doit être utilisé avec ECAT-2511-B, les deux unités fonctionnant en paire. Comme un seul brin transporte le trafic dans chaque sens, une paire appariée exploite mieux la fibre existante, ce qui réduit le coût des nouvelles installations de fibre par rapport à la pose d'un câble dédié pour chaque sens.Le port EtherCAT 1 x RJ-45 et le port SC monomode permettent une distance entre stations pouvant atteindre 25 km en 100BASE-FX. L'appareil dispose d'une protection contre l'inversion de polarité, d'une plage d'entrée de +12 VDC à +48 VDC et d'une option de montage sur rail DIN.ApplicationsExtension de segments EtherCAT entre stations sur fibre monomodeLiaisons fibre monobrin lorsqu'une seule fibre est disponibleInstallations exposées aux bruits EMS et RFI

Le ECAT-2511-B convertit les signaux EtherCAT en signaux optiques sur fibre monomode, en régénérant le signal pour compenser la distorsion le long de la liaison. Il convient aux ingénieurs qui doivent étendre un segment EtherCAT sur fibre avec un seul brin, avec une émission à 1550 nm et une réception à 1310 nm sur son connecteur SC.L'isolation par fibre empêche les défauts de bus causés par un court-circuit de câble ou une perturbation électrique de se propager à travers la liaison, et le chemin optique aide le réseau à résister aux perturbations EMS et RFI. Le convertisseur est conçu pour fonctionner en paire ; il doit donc être acheté avec son partenaire, le ECAT-2511-A.L'appareil dispose d'un boîtier plastique pour rail DIN, accepte une alimentation de +12 VDC à +48 VDC avec protection contre l'inversion de polarité, et est prévu pour une température de fonctionnement de -25 à +75 °C. Sa protection ESD par contact de 4 kV sur chaque port renforce sa robustesse lors de l'installation et de la maintenance.ApplicationsExtension de segments EtherCAT sur fibre monobrinEnvironnements industriels électriquement bruyants nécessitant une immunité EMS/RFIProtection des réseaux EtherCAT contre les erreurs de bus causées par des défauts de câblage ou des perturbationsAssociation avec le ECAT-2511-A pour les liaisons fibre entre stations EtherCAT

ECAT-2517 CR est un SubDevice de jonction EtherCAT à 8 ports qui permet aux ingénieurs de s'affranchir d'une liaison en guirlande unique. Ses ports (un IN et sept OUT) permettent de diviser le réseau en branches ou en segments de type étoile, ce qui simplifie le câblage dans les machines et armoires où un long chaînage série est difficile à acheminer.Chaque branche étant câblée comme une section distincte, une défaillance d'un SubDevice ou un câble débranché n'affecte que le segment auquel il appartient. Les appareils des autres sections continuent de communiquer avec le contrôleur Main Device, ce qui permet d'isoler les défauts et de réaliser le diagnostic section par section, sans arrêter l'ensemble du réseau.Le module prend en charge une architecture de redondance de câblage dans laquelle le réseau forme un anneau, de sorte que la communication puisse se poursuivre par l'autre sens si un chemin de câble est perdu. Chaque port bénéficie d'une protection ESD par contact de 4 kV, et l'appareil est logé dans un boîtier métallique pour montage sur rail DIN avec une entrée d'alimentation de +10 ~ +30 VDC.ApplicationsConversion d'un câblage en guirlande en topologie en branches ou en étoileIsolation des défauts réseau par section pour accélérer le diagnosticRedondance de câblage en anneau pour systèmes de commandeCâblage EtherCAT distribué dans les machines et armoires
