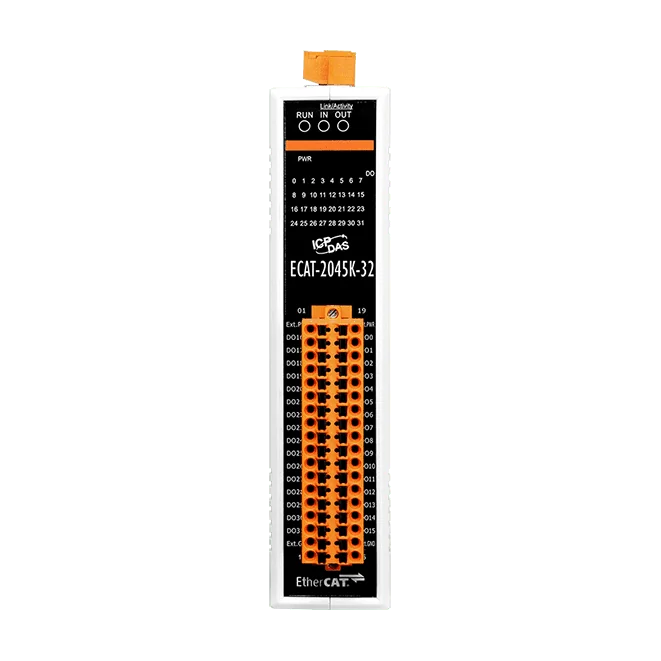

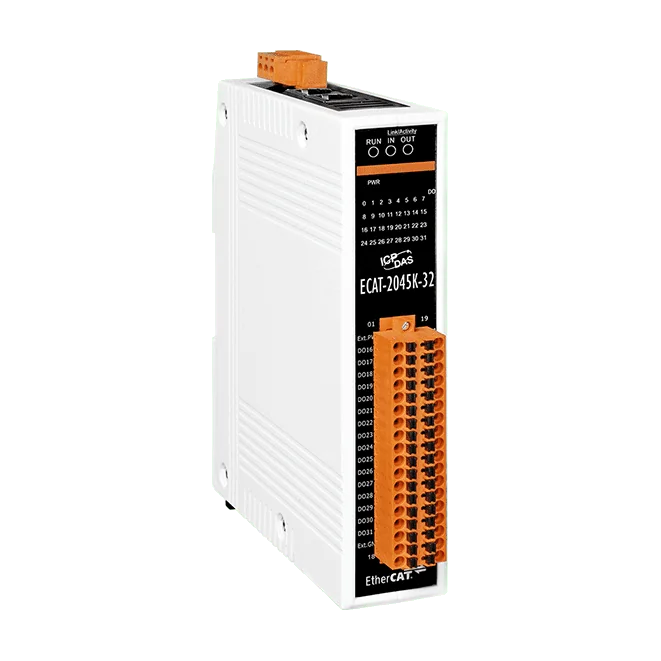

ECAT-2045K-32 Module E/S EtherCAT, 32 sorties numériques isolées (Sink, NPN)

Le ECAT-2045 CR ajoute 16 sorties numériques isolées à un réseau EtherCAT. Chaque sortie est un collecteur ouvert en mode sink (NPN), avec un courant nominal de 700 mA par voie et une tension de charge de +3,5 VDC à +50 VDC, ce qui permet d'alimenter directement une large gamme de charges en courant continu depuis les sorties du module.Deux ports RJ-45 permettent le chaînage en guirlande du module, qui peut être déployé en topologie étoile, linéaire ou en anneau. Les stations peuvent être espacées jusqu'à 100 m en 100BASE-TX, et le module prend en charge les horloges distribuées avec un temps de cycle de 200 µs. L'état des sorties est visible à la fois dans les données de process et sur les voyants LED situés à côté de chaque sortie.Le module a été validé avec l'outil de test de conformité EtherCAT. Il peut donc être configuré par tout Main Device ou configurateur EtherCAT. Sa protection ESD de ±4 kV au contact par voie et son isolement de 3750 Vrms conviennent aux installations soumises à un environnement électriquement bruité. Il se monte sur rail DIN et fonctionne entre -25 et +75 °C.ApplicationsÉquipements pour semi-conducteursFormage des métauxConditionnementMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique

Le ECAT-2045-32 est un SubDevice EtherCAT qui ajoute 32 sorties numériques isolées à un réseau EtherCAT. Chaque voie est une sortie à collecteur ouvert de type sink (NPN), supportant une charge de 500 mA et commutant des charges de +3,5 VDC à +50 VDC, avec une isolation de 3750 Vrms entre le côté terrain et le bus.Deux ports RJ-45 permettent de chaîner les modules en guirlande, ce qui autorise des topologies en étoile, en ligne ou en anneau avec moins de commutateurs et une infrastructure réduite. Les stations peuvent être espacées jusqu'à 100 m en 100BASE-TX, et les horloges distribuées sont prises en charge avec un temps de cycle de 1 ms.L'état de chaque sortie est visible sur les voyants LED ainsi que dans les données de process.Validé avec l'outil de test de conformité EtherCAT, il fonctionne avec tout Main Device ou configurateur EtherCAT conforme.ApplicationsÉquipements pour semi-conducteursFormage des métauxConditionnementMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique

L'ECAT-2011H est un module d'entrée analogique SubDevice EtherCAT destiné aux ingénieurs qui doivent intégrer des signaux de tension ou de courant 12 bits dans un réseau EtherCAT. Chaque voie peut être configurée par logiciel en entrée différentielle ou asymétrique, de sorte qu'un seul module couvre soit 8 signaux différentiels, soit 16 signaux asymétriques.Deux ports bus RJ-45 permettent le chaînage des modules en guirlande, ce qui réduit le câblage et convient aux topologies en étoile, en ligne ou en anneau. L'état des entrées est transmis via les données de process, et le module a été validé avec l'outil de test de conformité EtherCAT.Les plages sélectionnables comprennent 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA et ±4~20 mA. Le module fonctionne sous +10 à +30 VCC, se monte sur rail DIN et est spécifié pour un fonctionnement de -25 ~ +75 °C. La plage et le filtre ne sont pas configurables par voie.ApplicationsÉquipements pour semi-conducteursFormage des métauxConditionnementMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique

Le ECAT-2012H est un SubDevice EtherCAT qui intègre des entrées analogiques 16 bits à un réseau EtherCAT. Les voies peuvent être configurées par logiciel en 8 entrées différentielles ou 16 entrées asymétriques, et chaque entrée accepte des signaux de tension ou de courant sur des plages allant de 0~10 V à ±20 mA et 4~20 mA. L'état des entrées est renvoyé via les données de process, de sorte qu'un Main Device EtherCAT ou un outil de configuration peut les lire directement.Deux ports bus RJ-45 permettent de chaîner les modules en guirlande, ce qui réduit le câblage et simplifie l'installation. Les topologies en étoile, en ligne et en anneau sont toutes prises en charge, avec jusqu'à 100 m entre stations en 100BASE-TX. Le module a réussi l'outil de test de conformité EtherCAT, et son MCU gère efficacement le trafic réseau grâce au traitement à la volée et à un temps de cycle de 1 ms.Ce module convient aux constructeurs et intégrateurs de machines travaillant sur les équipements de semi-conducteurs, la déformation des métaux, l'emballage, le moulage par injection, les systèmes d'assemblage, les machines d'impression et la robotique. Son bornier amovible, ses voyants LED et son montage sur rail DIN facilitent son intégration dans les armoires de commande.ApplicationsÉquipements de semi-conducteursDéformation des métauxEmballageMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique
