ECAT-2028C Module de sortie analogique EtherCAT SubDevice, 8 voies 12 bits

Le ECAT-2024 CR est un SubDevice EtherCAT qui pilote quatre voies de sortie analogique 12 bits isolées à partir d'un Main Device EtherCAT ou d'un configurateur. L'état des sorties est renvoyé dans les données de process, ce qui permet de surveiller l'état des voies dans le même cycle que les valeurs de commande.Deux ports bus RJ-45 permettent un raccordement en guirlande (daisy-chain), ce qui simplifie l'installation et le câblage des appareils. Les stations peuvent être espacées de jusqu'à 100 m en 100BASE-TX, avec un temps de cycle de 1 ms et des horloges distribuées. Un microcontrôleur embarqué gère le trafic réseau et le traitement à la volée.Chaque voie est classée pour une protection ESD par contact de ±4 kV, et le module respecte les niveaux d'immunité IEC 61000-4-4 (EFT), IEC 61000-4-2 (ESD) et IEC 61000-4-5 (surtension). Un bornier amovible, des voyants LED d'état des E/S et un boîtier plastique à montage sur rail DIN conviennent aux armoires électriques fonctionnant de -25 à +75 °C.ApplicationsÉquipements pour semi-conducteursFormage des métauxConditionnementMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique

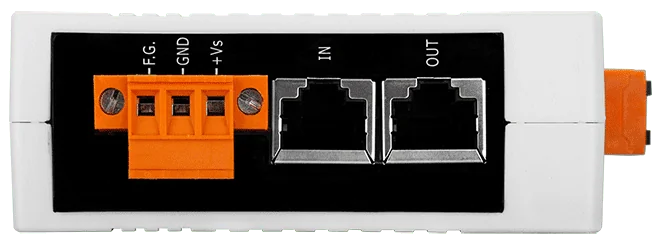

Le ECAT-2028 est un SubDevice EtherCAT qui permet à un Main Device EtherCAT ou à un outil de configuration de piloter directement huit sorties analogiques isolées de 12 bits. Chaque voie peut être configurée en ±5 V, ±10 V, 0 ~ +5 V ou 0 ~ +10 V, ce qui permet de commander une large gamme d'actionneurs analogiques et d'entrées de commande depuis un seul nœud du réseau.Deux ports bus RJ-45 permettent de chaîner les modules en guirlande, et le réseau peut être réalisé en topologie étoile, linéaire ou en anneau. Les stations peuvent être espacées jusqu'à 100 m en 100BASE-TX. Le module a réussi l'outil de test de conformité EtherCAT, et l'état des sorties est renvoyé par les données de process.Conçu pour un montage en armoire ou en coffret, le module dispose d'un bornier amovible, de voyants LED indiquant l'état des E/S et d'une protection ESD par contact de 4 kV sur chaque voie. Il fonctionne sous une alimentation de +10 VDC à +30 VDC et supporte une plage de température de -25 à +75 °C.ApplicationsÉquipements pour semi-conducteursFormage des métauxConditionnementMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique

L'ECAT-2011H est un module d'entrée analogique SubDevice EtherCAT destiné aux ingénieurs qui doivent intégrer des signaux de tension ou de courant 12 bits dans un réseau EtherCAT. Chaque voie peut être configurée par logiciel en entrée différentielle ou asymétrique, de sorte qu'un seul module couvre soit 8 signaux différentiels, soit 16 signaux asymétriques.Deux ports bus RJ-45 permettent le chaînage des modules en guirlande, ce qui réduit le câblage et convient aux topologies en étoile, en ligne ou en anneau. L'état des entrées est transmis via les données de process, et le module a été validé avec l'outil de test de conformité EtherCAT.Les plages sélectionnables comprennent 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA et ±4~20 mA. Le module fonctionne sous +10 à +30 VCC, se monte sur rail DIN et est spécifié pour un fonctionnement de -25 ~ +75 °C. La plage et le filtre ne sont pas configurables par voie.ApplicationsÉquipements pour semi-conducteursFormage des métauxConditionnementMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique

Le ECAT-2012H est un SubDevice EtherCAT qui intègre des entrées analogiques 16 bits à un réseau EtherCAT. Les voies peuvent être configurées par logiciel en 8 entrées différentielles ou 16 entrées asymétriques, et chaque entrée accepte des signaux de tension ou de courant sur des plages allant de 0~10 V à ±20 mA et 4~20 mA. L'état des entrées est renvoyé via les données de process, de sorte qu'un Main Device EtherCAT ou un outil de configuration peut les lire directement.Deux ports bus RJ-45 permettent de chaîner les modules en guirlande, ce qui réduit le câblage et simplifie l'installation. Les topologies en étoile, en ligne et en anneau sont toutes prises en charge, avec jusqu'à 100 m entre stations en 100BASE-TX. Le module a réussi l'outil de test de conformité EtherCAT, et son MCU gère efficacement le trafic réseau grâce au traitement à la volée et à un temps de cycle de 1 ms.Ce module convient aux constructeurs et intégrateurs de machines travaillant sur les équipements de semi-conducteurs, la déformation des métaux, l'emballage, le moulage par injection, les systèmes d'assemblage, les machines d'impression et la robotique. Son bornier amovible, ses voyants LED et son montage sur rail DIN facilitent son intégration dans les armoires de commande.ApplicationsÉquipements de semi-conducteursDéformation des métauxEmballageMoulage par injectionSystèmes d'assemblageMachines d'impressionRobotique
