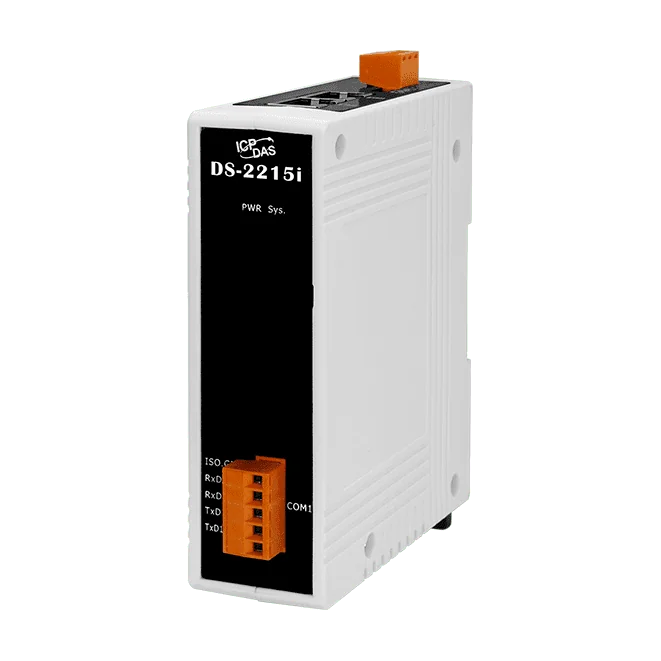

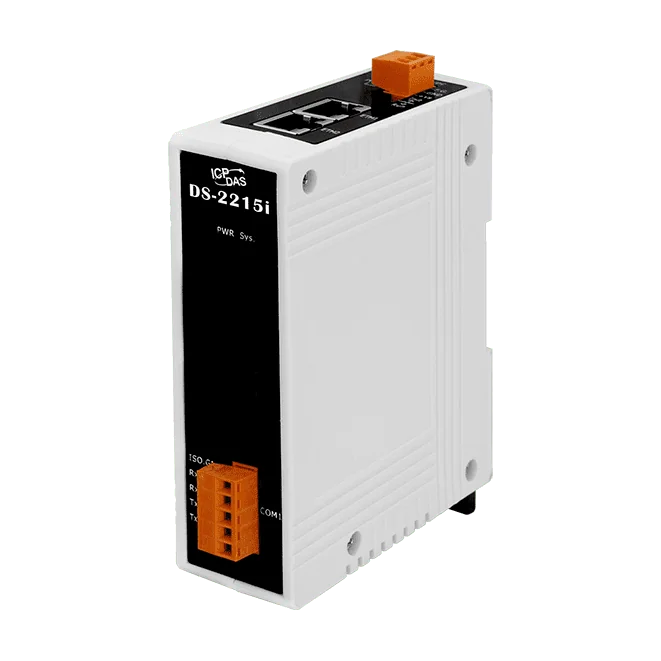

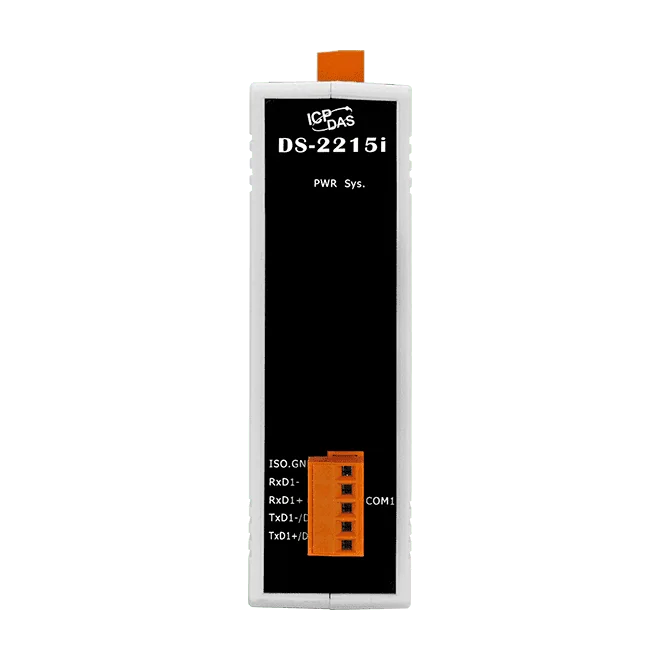

DS-2215i Serveur de périphériques série vers Ethernet, 1 port RS-422/485 isolé
Serveur de périphériques série vers Ethernet avec un commutateur Ethernet 2 ports et un port RS-422/485 isolé, offrant un accès réseau aux équipements série existants.
- Un port série RS-422/485 isolé, jusqu'à 115200 bps, avec une isolation du signal de 3000 VDC
- Modes d'application Virtual COM, TCP Server et TCP Client
- Prise en charge de la connexion par paire pour les applications de pont série et de tunnel série via TCP/IP
- Commutateur Ethernet 2 ports avec bypass LAN pour un câblage en guirlande
- Alimentation IEEE 802.3af Classe 1 PoE ou bornier +12 ~ 48 VDC
- Configuration réseau IP statique ou DHCP avec découverte des appareils par UDP Search
194,00 € par pièce
| 1-9 pcs | 194,00 € | |
|---|---|---|
| 10-30 pcs | 185,00 € | −5 % |
| 31+ pcs | 175,00 € | −10 % |
Informations sur le produit "DS-2215i Serveur de périphériques série vers Ethernet, 1 port RS-422/485 isolé"
DS-2215i CR est un serveur de périphériques série vers Ethernet qui permet de raccorder un périphérique série RS-422/485 à un réseau Ethernet sans modifier le périphérique ni son logiciel. Il peut fonctionner comme port COM virtuel sous Windows, comme serveur TCP ou comme client TCP, et il peut également relier deux périphériques série via TCP/IP dans une configuration de connexion par paire.
Le commutateur Ethernet intégré à 2 ports, avec bypass LAN, permet un câblage en guirlande, ce qui facilite la localisation des périphériques et réduit le nombre de câbles. L'appareil prend en charge l'adressage IP statique ou DHCP, la découverte basée sur UDP et un serveur web intégré pour la configuration. L'alimentation peut provenir d'un PoE (IEEE 802.3af, Classe 1) ou d'un bornier +12 ~ 48 VDC.
Le port série est isolé, avec une isolation du signal de 3000 VDC, et le module est logé dans un boîtier plastique sur rail DIN, prévu pour un fonctionnement de -25 ~ +75 °C. Le VxComm Utility prend en charge Windows 7 SP1, 10, 2012 et 2016, en versions 32 bits et 64 bits.
Applications
- Ajout d'une connectivité Ethernet à des périphériques série RS-422/485
- Liaisons de type pont série ou tunnel série en connexion par paire via TCP/IP
- Accès par port COM virtuel aux périphériques série depuis des PC Windows
- Accès à distance aux périphériques série sur des réseaux Ethernet en guirlande
| Boîtier: | Plastique |
|---|---|
| Entrée d'alimentation: | +12 ~ 48 VDC |
| Montage: | Rail DIN |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Serveur de périphérique série vers Ethernet |
| Interface: | RS-422/485 |
| Ports: | 2 Ethernet, 1 série |
| PoE: | IEEE 802.3af, classe 1 |
| Isolation: | 3000 VDC signal |
Caractéristiques techniques
| Module CPU | |
|---|---|
| CPU | ARM 32 bits |
| Ethernet | |
| Ports | 10/100 Base-TX, RJ-45 8 broches x 2, (négociation automatique, MDI/MDIX automatique, voyant LED) PoE (IEEE 802.3af, classe 1) |
| Ports COM | |
| Ports | 1 x RS-485/422 (1000 VDC d'isolation d'alimentation, 3000 VDC d'isolation de signal) |
| Débit en bauds | 115200 bps max. |
| Résistance de polarisation | Oui, 1 kΩ |
| Parité | Aucune, Impaire, Paire, Marque, Espace |
| Bit de données | 5, 6, 7, 8 |
| Bit d'arrêt | 1, 2 |
| Adresse de noeud | 254 (max.) |
| Alimentation | |
| Consommation | 0,07 A @ 24 VDC |
| Alimenté par PoE | IEEE 802.3af, classe 1 |
| Alimenté par bornier | +12 ~ 48 VDC |
| Mécanique | |
| Boîtier | Plastique |
| Dimensions (mm) | 97 mm x 126 mm x 33 mm (W x H x D) |
| Installation | Montage sur rail DIN |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -30 ~ +80 °C |
| Humidité | 10 ~ 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
