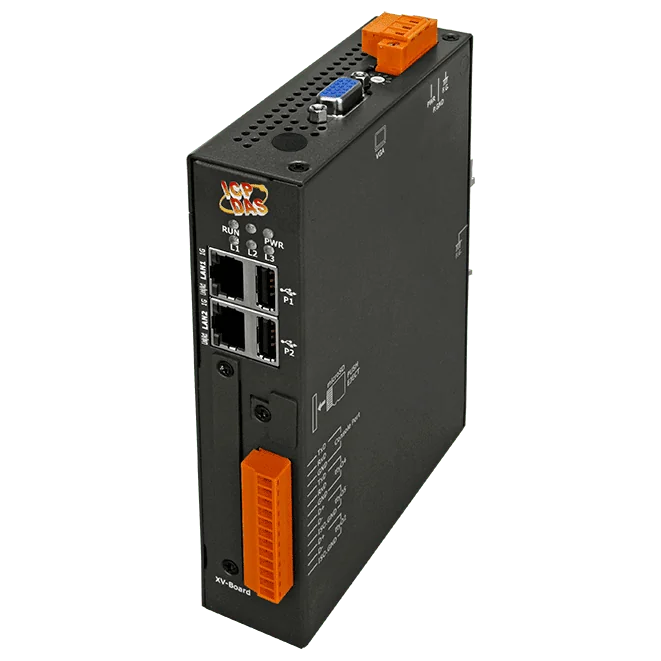

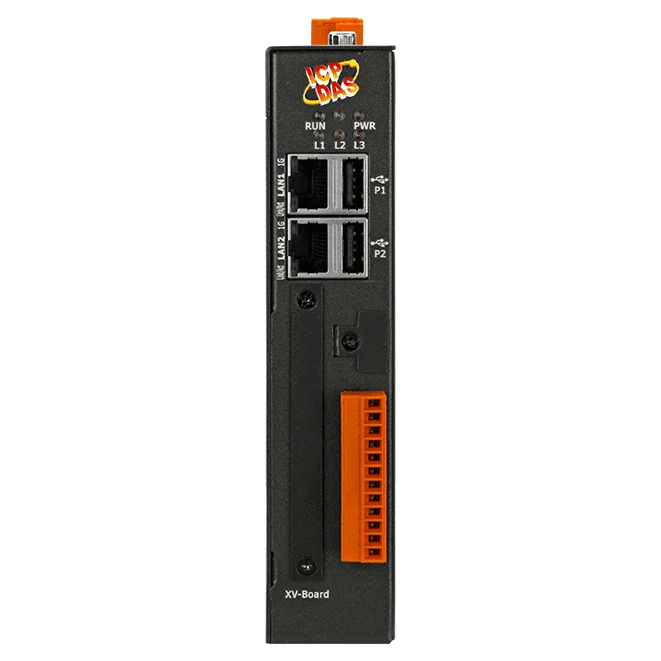

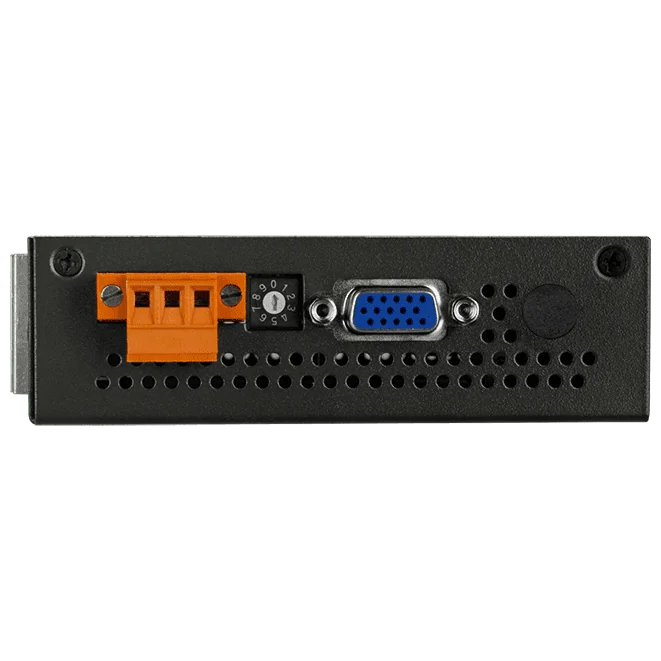

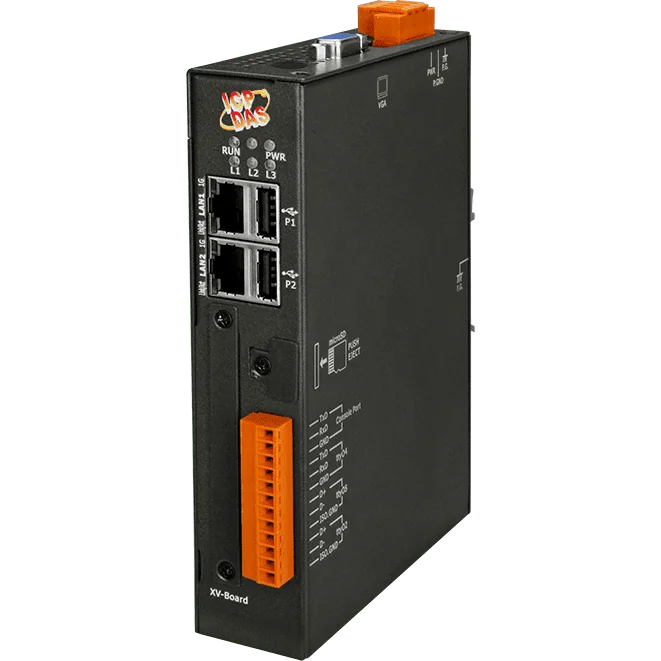

DNP-211-S Passerelle client DNP3 esclave vers Modbus TCP
Passerelle outstation DNP3 qui présente jusqu'à 32 esclaves Modbus TCP comme un unique esclave DNP3 pour les stations maîtres SCADA et les RTU.
- Intègre jusqu'à 32 esclaves Modbus TCP dans un seul esclave DNP3
- Connectivité DNP3 sur RS-485, TCP/IP ou UDP
- Codes de fonction Modbus TCP 1, 2, 3, 4, 5, 6, 15 et 16
- Groupes de données DNP3 1, 10, 11, 30, 40 et 41
- Données analogiques aux formats word, int32, float et double
- Mappage configurable des points de données via le logiciel utilitaire DNP-211-S
Cet article est proposé sur devis pour chaque commande. Indiquez-nous la quantité souhaitée et nous vous répondrons avec le prix et le délai de livraison.
Demander un devis
Informations sur le produit "DNP-211-S Passerelle client DNP3 esclave vers Modbus TCP"
DNP-211-S fait le lien entre les équipements de terrain Modbus TCP et les stations maîtres DNP3. Elle interroge plusieurs serveurs Modbus TCP et expose leurs données sous la forme d'un unique outstation DNP3, de sorte qu'une station maître puisse lire et commander les équipements sous-jacents sans nécessiter de pilote Modbus natif.
La passerelle accepte le DNP3 sur RS-485, TCP/IP ou UDP et prend en charge les données Binary, Binary Output, Analog et Analog Output. Les valeurs analogiques peuvent être traitées au format word, int32, float ou double. La correspondance entre les adresses Modbus TCP et les points DNP3 se configure dans le logiciel utilitaire DNP-211-S, et le côté DNP3 signale l'état de la connexion Modbus TCP.
Conçue pour les installations de distribution d'énergie et de SCADA, l'unité utilise un boîtier métallique, une alimentation de 12 à 48 VDC et un montage sur rail DIN ou, en option, un montage mural. Elle est prévue pour un fonctionnement de -25 à +75 °C.
Applications
- Intégration d'une station maître SCADA avec des équipements Modbus TCP
- Communications pour les réseaux électriques et d'eau
- Connexion de RTU et d'IED à une station maître DNP3
| Boîtier: | Métal |
|---|---|
| Entrée d'alimentation: | +12 ~ +48 VDC |
| Montage: | Rail DIN, mural (en option) |
| Protocole: | DNP3, Modbus TCP |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Passerelle de protocole |
| Interface: | Ethernet, RS-232, RS-485, USB |
| Ports: | 2 x RJ-45, 4 série, 2 USB |
| Isolation: | Port RS-485 2500 VDC |
Caractéristiques techniques
| Logiciel | |
|---|---|
| OS | Noyau Linux 3.2.14 |
| Protocole | Esclave DNP3 : • Groupe de données : 1, 10, 11, 30, 40, 41 • Connexion : RS-485 / TCP / UDP • Points de données : DI : 8192 DO : 8192 AI : 2048 AO : 2048 Client Modbus TCP : • Fonction : 1, 2, 3, 4, 15, 16 • Connexion : 32 serveurs Modbus TCP max. |
| Service | Serveur SFTP |
| Unité principale | |
| CPU | Cortex-A8, 1 GHz |
| Mémoire système | SDRAM DDR3 de 512 Mo |
| Horloge temps réel | Oui (fournit secondes, minutes, heures, jour de la semaine, mois, année) |
| Temporisateur de chien de garde | Oui, double chien de garde |
| Affichage | |
| Signal | VGA (RGB analogique) |
| Indicateurs LED | |
| État | 1 x PWR (Alimentation) 1 x RUN (Marche) 1 x L1 1 x L2 1 x L3 |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| Ports COM | |
| Ports | 1 x RS-232 (console, non isolé) 1 x RS-232, non isolé 1 x RS-485, non isolé 1 x RS-485 (2500 VDC, isolé) |
| USB | |
| Ports | 2 |
| Spécification | USB 2.0 (hôte) |
| Alimentation | |
| Plage d'entrée | +12 VDC à +48 VDC |
| Consommation | 4.8 W |
| Mécanique | |
| Boîtier | Métal |
| Dimensions (mm) | 35 x 167 x 119 (W x L x H) |
| Installation | Montage sur rail DIN ou mural (en option) |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -40 ~ +80 °C |
| Humidité | 10 ~ 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
