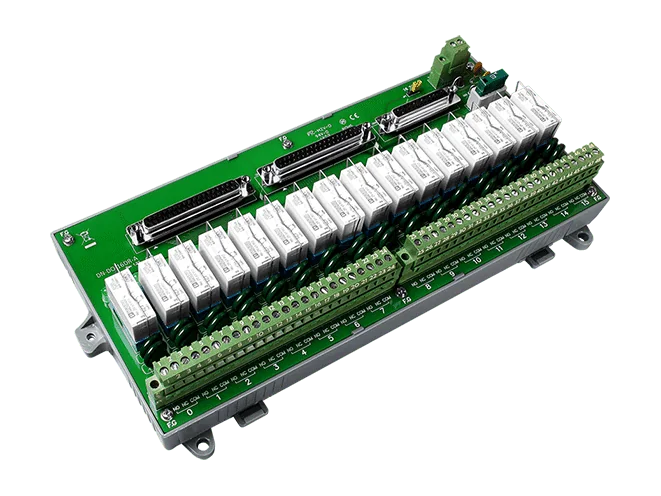

DN-DO-16DR-A Carte de raccordement, sortie numérique à relais 16 voies avec protection contre les surtensions
Carte de raccordement à relais pour les voies de sortie numérique 0 à 15, avec contacts SPDT (Forme C), relais amovibles et protection par varistances sur chaque voie.
- Sorties à relais Forme C (SPDT) sur les voies 0 à 15, offrant des contacts N.O. et N.F. par voie
- Deux varistances par voie sur les contacts N.O. et N.F. pour la protection contre les transitoires haute tension et les surtensions
- Relais amovibles
- Calibre 6 A / crête 10 A, tension nominale 250 VCA et tension de commutation maximale 400 VCA
- Temps de fonctionnement 8 ms, temps de relâchement 5 ms, endurance mécanique 20 x 10^6
- Montage sur rail DIN et au mur, 126,6 x 274,6 x 25,5 mm
521,00 € par pièce
| 1-9 pcs | 521,00 € | |
|---|---|---|
| 10-30 pcs | 495,00 € | −5 % |
| 31+ pcs | 469,00 € | −10 % |
Informations sur le produit "DN-DO-16DR-A Carte de raccordement, sortie numérique à relais 16 voies avec protection contre les surtensions"
DN-DO-16DR-A est une carte de raccordement à relais qui dessert les voies de sortie numérique 0 à 15. Chaque voie est équipée d'un relais à inverseur (Forme C, SPDT), de sorte que chaque sortie dispose à la fois d'un contact à fermeture (N.O.) et d'un contact à ouverture (N.F.). Les ingénieurs peuvent câbler la voie en logique positive (N.O.), en logique négative (N.F.), ou utiliser les deux contacts d'une même sortie pour étendre la logique de commande.
Chaque voie comporte deux varistances, l'une en parallèle sur le contact N.O. et l'autre sur le contact N.F., afin d'atténuer les transitoires haute tension et les surtensions sur la boucle de commande. Les relais sont amovibles, ce qui simplifie le remplacement et la maintenance sans reprise du câblage côté terrain.
La carte est dimensionnée pour un courant nominal de 6 A (crête maximale de 10 A) et une tension nominale de 250 VCA (tension de commutation maximale de 400 VCA), avec un temps de fonctionnement du relais de 8 ms et un temps de relâchement de 5 ms. Elle se monte sur rail DIN ou au mur et fonctionne entre -25 et 75 °C.
Applications
- Commutation de boucles de commande avec protection contre les transitoires et les surtensions
- Raccordement des sorties numériques pour systèmes d'E/S déportées
| Montage: | Rail DIN et mural |
|---|---|
| Sorties numériques: | 16 |
| Sorties relais: | 16 |
| Température de fonctionnement: | -25 ~ 75 °C |
| Type de produit: | Carte de terminaison |
Caractéristiques techniques
| Sortie numérique | |
|---|---|
| Type | Relais Forme C |
| Sortie relais | |
| Caractéristiques des contacts | Configuration des contacts : SPDT ; courant nominal/courant crête max. : 6 A/10 A ; tension nominale/tension de commutation max. : 250 VAC/400 VAC ; charge minimale de commutation : 300 mW |
| Temps de fonctionnement | 8 ms |
| Temps de relâchement | 5 ms |
| Endurance mécanique | 20 x 10^6 |
| Mécanique | |
| Dimensions (mm) | 126.6 x 274.6 x 25.5 |
| Installation | Montage sur rail DIN et mural |
| Environnement | |
| Température de fonctionnement | -25 ~ 75 °C |
| Humidité | 5 ~ 95 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
