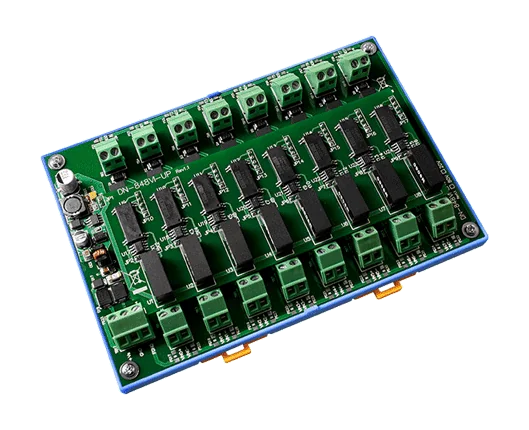

DN-848VI-80V Atténuateur de tension 8 voies ±80 Vpp, isolation entre voies

Le DN-848VI-10V CR est un atténuateur de tension 8 canaux pour signaux AC et DC, d'une plage nominale de ±10 Vpp. Il permet aux ingénieurs de mesurer des entrées haute tension avec des modules d'entrée analogique standard, avec un rapport d'atténuation linéaire sur l'ensemble des canaux.La variante I offre une isolation intramodule de 3000 VDC et une isolation entre canaux de 3000 VDC, ce qui aide à empêcher le bruit de passer entre les entrées et les sorties ou entre les canaux. L'impédance d'entrée est supérieure à 1 MΩ, et les canaux ont une bande passante de 30 kHz et une précision de 1 % de la PE.Le module fonctionne avec une alimentation de +10 à +30 VDC, dispose d'un boîtier en plastique et se monte sur rail DIN. Il convient à une utilisation avec des modules d'entrée analogique tels que l'I-7017 et l'I-87017 pour la mesure haute tension.ApplicationsMesure haute tension avec des modules d'entrée analogique tels que l'I-7017 et l'I-87017Conditionnement de signaux pour l'acquisition de données industrielles

DN-848VI-150V CR est un atténuateur de tension à huit voies qui réduit les signaux haute tension AC ou DC, jusqu'à ±150 Vpp, à un niveau de ±10 Vpp compatible avec les modules d'entrée analogique courants. Chaque voie utilise un rapport d'atténuation linéaire, de sorte que le signal mis à l'échelle suit proportionnellement l'entrée.L'impédance d'entrée élevée, supérieure à 1 MΩ, limite la charge imposée à la source du signal. La version I assure une isolation de 3000 VDC entre les voies et à l'intérieur du module, ce qui réduit le couplage de bruit entre les entrées et les sorties, et d'une voie à l'autre. Cette variante présente une bande passante de 30 KHz.Il est conçu pour être associé à des modules d'entrée analogique tels que les I-7017 et I-87017 lorsque des tensions élevées doivent être mesurées. Il fonctionne sous +10 ~ +30 VDC, possède un boîtier en plastique, se monte sur rail DIN et est classé pour un fonctionnement de -25 ~ +75 °C.ApplicationsMesure haute tension avec des modules d'entrée analogique tels que les I-7017 et I-87017Surveillance de tensions AC et DC

Le DN-843I-CT-1 CR est un module de transformateur de courant à noyau plein à 3 voies, destiné à la mesure de courants alternatifs et continus jusqu'à ±1 A. Il convertit chaque entrée en une sortie analogique linéaire de ±1,6 Vpp, de sorte que le signal peut être lu par des modules d'entrée analogique standard, tels que les I-7017 et I-87017, sans nécessiter de matériel dédié aux forts courants.La version « I » est conçue pour assurer une séparation électrique entre les signaux d'entrée et de sortie. Elle offre une isolation de 3000 VDC à l'intérieur du module et une isolation de 3000 Vrms entre voies, ce qui permet de réduire le couplage de bruit depuis les entrées de courant vers le circuit de mesure et entre les voies.Le module se monte sur rail DIN, fonctionne avec une alimentation de +10 VDC à +24 VDC consommant 1,2 W et est spécifié pour un fonctionnement de -25 à +75 °C. Son noyau plein présente un diamètre intérieur de 20,4 x 10,4 mm, et le boîtier en plastique mesure 148 x 83 x 39 mm (L x P x H).ApplicationsMesure de forts courants avec les modules d'entrée analogique I-7017 et I-87017Surveillance du courant électrique dans les armoires d'automatisation industrielle

Le DN-843I-CT-10 CR mesure jusqu'à ±10 A en CA ou en CC sur trois voies indépendantes et convertit le signal de façon linéaire en une sortie ±10 V que les modules d'entrées analogiques peuvent lire directement. Il s'adresse aux ingénieurs qui doivent surveiller des courants élevés avec des entrées analogiques standard à bas niveau, comme les I-7017 et I-87017.La version isolée (« I ») assure une isolation de 3000 VCC entre les étages d'entrée et de sortie et de 3000 Vrms entre les voies, ce qui permet de limiter le couplage du bruit provenant des entrées de courant vers le côté mesure et d'une voie à l'autre. Chaque voie utilise un transformateur de courant fermé à noyau plein, d'un diamètre intérieur de 20,4 x 10,4 mm.Alimenté entre +10 VCC et +24 VCC pour une consommation de 1,2 W, le module est logé dans un boîtier en plastique et se monte sur rail DIN. Il est prévu pour une température de fonctionnement de -25 à +75 °C et dispose des certifications CE, UKCA, FCC, RoHS et DEEE.ApplicationsMesure de courants élevés avec des modules d'entrées analogiques tels que les I-7017 et I-87017Surveillance isolée du courant sur des systèmes d'entrées analogiques multivoies
