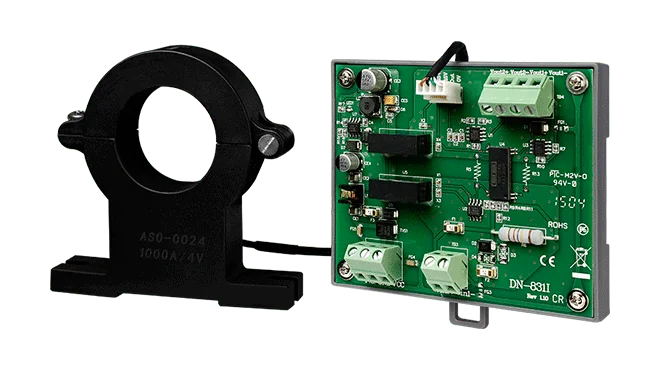

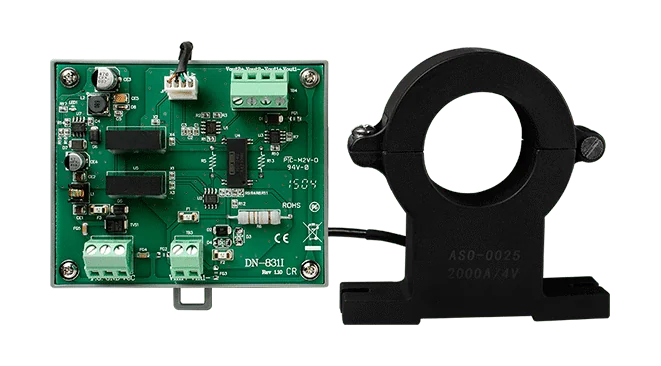

DN-831I-100V-1000A Atténuateur de tension et transformateur de courant, 1 voie

Le DNM-831I-600V-2000A permet aux ingénieurs de raccorder des signaux de tension continue et alternative élevée ainsi que des courants forts à des cartes d'entrée analogique standard. Une voie atténue la tension jusqu'à ±600 V et une autre voie, au moyen d'un transformateur de courant à pince, prend en charge jusqu'à ±2000 A. Les deux voies délivrent une sortie de ±10 V compatible avec les modules d'entrée analogique courants.L'isolation est assurée entre les entrées et les sorties ainsi qu'entre les voies, avec 3000 VDC pour les deux, ce qui contribue à éviter que le bruit provenant du côté haute puissance ne se retrouve dans le signal de mesure. Le boîtier métallique se monte sur rail DIN et est alimenté de +10 VDC à +30 VDC.Il est typiquement utilisé dans les systèmes de surveillance et de mesure où le courant ou la tension primaire est trop élevé pour un raccordement direct à une entrée analogique. Le transformateur de courant est livré avec un câble de liaison de 1,5 m, et le câble CA-040415-1 est inclus dans cette référence de commande.ApplicationsMesure de courant élevé avec des modules d'entrée analogiqueSurveillance de tension alternative et continue haute tensionConditionnement du signal dans les systèmes de mesure industriels

DNM-831I-600V-1000A associe un canal d'atténuation de tension et un canal de transformateur de courant dans un seul module métallique sur rail DIN. Les entrées allant jusqu'à ±600 VDC et ±1000 A sont ramenées à des sorties de ±10 V, de sorte que les signaux haute tension et fort courant puissent être lus par des cartes d'entrées analogiques standard.Le module assure une isolation de 3000 VDC entre les sections internes et entre les canaux, ce qui empêche le bruit de passer entre les entrées et les sorties. Il est conçu pour fonctionner avec des modules d'entrées analogiques tels que l'I-7017, l'I-87017, le M-7017RMS et l'I-87017W-RMS pour la mesure de fort courant.La référence commandée comprend le câble CA-040415-1 et le transformateur de courant ASO-0024. Le TC à pince, avec son câble de raccordement de 1,5 m, est ainsi fourni prêt à être connecté.ApplicationsMesure de fort courant avec des modules d'entrées analogiquesSurveillance des signaux haute tension dans les armoires de commande industriellesMesure des signaux de tension et de courant alternatifs et continus

DNM-831I-600V-500A est un conditionneur de signal monovoie qui combine un atténuateur de tension et un transformateur de courant dans un boîtier métallique sur rail DIN. Il réduit les entrées haute tension jusqu'à ±600 V et les entrées fort courant jusqu'à ±500 A à ±10 V, afin qu'elles puissent être lues par des modules d'entrée analogique bas niveau standard plutôt que par du matériel de mesure de forte puissance dédié.L'isolation est la principale raison de choisir cette unité. Elle assure une isolation de 3000 VDC à l'intérieur du module et de 3000 VDC entre les voies, ce qui aide à tenir les perturbations du côté haute tension ou fort courant à l'écart du signal de mesure. Le rapport d'atténuation linéaire et la haute impédance d'entrée rendent la sortie mise à l'échelle simple à interpréter.Ce code de commande comprend le câble CA-040415 et le transformateur de courant ASO-0001. L'entrée de courant utilise un transformateur à pince d'un diamètre intérieur de Φ21 mm et un câble de raccordement de 1,5 m. Les autres calibres de la série DNM-800, comme les variantes 600 V, 2000 A et 600 V, 200 A, sont listés séparément.ApplicationsMesure de fort courant à l'aide de modules d'entrée analogique tels que I-7017, I-87017, M-7017RMS et I-87017W-RMSMesure haute tension avec signaux analogiques isolés ±10 VSurveillance électrique dans les armoires de commande industrielles

Le DNM-831I-600V-200A est un kit de conditionnement de signal qui ramène un canal haute tension et un canal fort courant à des niveaux de ±10 V, afin qu'ils puissent être lus par des modules d'entrée analogique standard. L'entrée tension accepte jusqu'à ±600 V, et l'entrée courant utilise un transformateur de courant à pince d'un calibre de ±200 A.Chaque canal est isolé de sa sortie et de l'autre canal, avec une isolation de 3000 VDC entre les modules et entre les canaux. Cela permet d'éviter les perturbations parasites entre les entrées et les sorties. Le rapport d'atténuation linéaire et l'impédance d'entrée élevée facilitent l'interprétation du signal mis à l'échelle.Le kit est livré avec le câble CA-040415-1 et le transformateur de courant ASO-0003-1. Il se monte sur rail DIN dans un boîtier métallique et est prévu pour un fonctionnement de -25 ~ +75 °C. Associez-le à des modules tels que l'I-7017, l'I-87017, le M-7017RMS ou l'I-87017W-RMS pour mesurer les forts courants.ApplicationsMesure de forts courants avec des modules d'entrée analogiqueSurveillance de hautes tensions en signaux AC et DCSurveillance de puissance industrielle et acquisition de donnéesIsolation de signal dans des environnements électriques perturbés

DNM-831I-600V-50A associe un canal d'atténuation de tension et un canal de transformateur de courant dans un boîtier métallique pour rail DIN. Les entrées allant jusqu'à ±600 V et ±50 A sont mises à l'échelle en sorties ±10 V, afin que les modules d'entrées analogiques compatibles puissent mesurer des signaux de haute tension et de fort courant.L'isolation de 3000 VDC entre les modules et entre les canaux empêche le bruit de passer des entrées vers les sorties, ou d'un canal à l'autre. Le rapport d'atténuation est linéaire, l'impédance d'entrée est élevée et le câblage est simple.Cette référence comprend le câble CA-040415 et le transformateur de courant ASO-0002. Son alimentation est comprise entre +10 VDC et +30 VDC, et sa plage de température de fonctionnement est de -25 ~ +75 °C.ApplicationsMesure de signaux haute tension avec des modules d'entrées analogiquesMesure de signaux de fort courant avec des modules d'entrées analogiquesUtilisation avec les modules d'entrées analogiques I-7017, I-87017, M-7017RMS et I-87017W-RMS

DN-831I-100V-50A est un conditionneur de signal sur rail DIN qui ramène une entrée haute tension et une entrée fort courant dans la plage de mesure des modules d'entrée analogiques standard. La voie tension atténue ±100 V vers ±10 V, et la voie courant utilise un transformateur de courant à pince pour mettre à l'échelle ±50 A vers ±10 V.Chaque voie est isolée de l'autre ainsi que des entrées et sorties du module, avec une isolation de 3000 VDC entre modules et entre voies. Cela permet d'éviter que les parasites du côté puissance ne se propagent dans le signal de mesure. Le rapport d'atténuation est linéaire et l'impédance d'entrée est élevée.Le code de commande CR comprend le câble CA-040415 et le transformateur de courant ASO-0002 : le TC à pince, avec son câble de 1,5 m et son ouverture Φ21 mm, est fourni avec l'appareil. Il fonctionne sur une alimentation de +10 VDC à +30 VDC, consomme 1,8 W et est prévu pour une température de fonctionnement de -25 ~ +75 °C.ApplicationsMesure de courant élevé avec des modules d'entrée analogiquesMesure de haute tension continue et alternative avec des modules d'entrée analogiques

DN-831I-100V-200A est un conditionneur de signal à montage sur rail DIN qui ramène un point de mesure haute tension et un point de mesure fort courant à des niveaux que les modules d'entrée analogique standard peuvent lire. La voie de tension atténue ±100 V à ±10 V, et la voie de courant utilise un transformateur à pince prévu pour ±200 A, également mis à l'échelle à ±10 V.Chaque voie est isolée galvaniquement, avec 3000 VDC entre modules et 3000 VDC entre voies, ce qui permet d'éviter que le bruit du côté haute tension ne pénètre dans la chaîne de mesure. L'impédance d'entrée élevée et le rapport d'atténuation linéaire facilitent la mise à l'échelle logicielle de la sortie. Le transformateur de courant à pince présente une ouverture Φ21 mm et un câble de 1,5 m.L'appareil est alimenté en 10 à 30 VDC, consomme 1,8 W et est logé dans un boîtier en plastique pour montage sur rail DIN. Il est spécifié pour un fonctionnement de -25 à +75 °C et porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsMesure de fort courant à l'aide de modules d'entrée analogiqueSurveillance de signaux haute tension avec modules d'entrée analogique

DN-831I-100V-500A est un module de conditionnement de signal qui ramène les signaux de haute tension et de fort courant à un niveau lisible par les modules d'entrée analogique standard. Sa voie de tension atténue les entrées jusqu'à ±100 V, et sa voie de courant utilise un transformateur de courant à pince pour atténuer les entrées jusqu'à ±500 A, les deux sorties étant mises à l'échelle de ±10 V.Le module assure une isolation de 3000 VDC entre les modules et entre les voies, ce qui permet d'éviter que le bruit provenant des entrées à haut niveau n'atteigne les sorties. Le rapport d'atténuation linéaire et la haute impédance d'entrée facilitent l'interprétation des sorties. Cette référence comprend le câble CA-040415 et le transformateur de courant ASO-0001.Il est destiné à être utilisé avec des modules d'entrée analogique tels que l'I-7017, l'I-87017, le M-7017RMS et l'I-87017W-RMS pour mesurer les courants élevés. Le module se monte sur rail DIN et est alimenté entre +10 VDC et +30 VDC.ApplicationsMesure de courant élevé à l'aide de modules d'entrée analogiqueMesure de haute tension avec sortie isolée ±10 VArmoires de surveillance industrielle et d'acquisition de données

DN-831I-100V-2000A est un module de conditionnement de signal sur rail DIN comprenant un atténuateur de tension et un canal de transformateur de courant. Il ramène une entrée ±100 V et une entrée ±2000 A à des sorties ±10 V, permettant ainsi de mesurer la haute tension et le fort courant avec des modules d'entrée analogique ±10 V standard.Le module assure une isolation de 3000 VDC entre les modules et entre les canaux, ce qui empêche le bruit de passer des entrées aux sorties ou d'un canal à l'autre. Le rapport d'atténuation est linéaire et l'impédance d'entrée élevée, si bien que le signal mesuré n'est pas sensiblement chargé par le conditionneur.Ce code de commande CR comprend le câble CA-040415-1 et le transformateur de courant à pince ASO-0025 d'un diamètre intérieur de 40,5 mm. Parmi les modules d'entrée analogique compatibles cités dans la source figurent les I-7017, I-87017, M-7017RMS et I-87017W-RMS.ApplicationsMesure de haute tension et de fort courant avec des modules d'entrée analogiqueSurveillance électrique dans les armoires de commande industrielles

Le DNM-831I-100V-50A CR associe une voie haute tension et une voie fort courant dans un seul module pour rail DIN. Les entrées allant jusqu'à ±100 VDC et ±50 A sont atténuées vers une sortie ±10 V, ce qui leur permet d'être lues par des modules d'entrées analogiques acceptant un signal de tension standard.Chaque entrée est isolée de sa sortie et de l'autre voie, avec une isolation de 3000 VDC entre modules et entre voies. Cela permet de limiter la transmission des perturbations issues des circuits haute tension et fort courant vers la chaîne de mesure. L'entrée courant utilise le transformateur de courant à pince fourni, avec une ouverture de 21 mm et un câble de 1,5 m.La commande comprend le câble CA-040415 et le transformateur de courant ASO-0002. Le module est dans un boîtier métallique, fonctionne sous +10 VDC à +30 VDC et est spécifié pour -25 ~ +75 °C. Il porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsMesure haute tension avec modules d'entrées analogiquesMesure fort courant avec modules d'entrées analogiquesSurveillance de signaux de tension et de courant AC et DC dans les armoires de commande industrielles

Le DNM-831I-100V-200A permet de mesurer des tensions et des courants élevés avec des modules d'entrée analogique standard. Il combine un canal d'atténuateur de tension nominal ±100 V et un canal de transformateur de courant nominal ±200 A dans un seul module sur rail DIN, et ramène les deux entrées à une sortie analogique de ±10 V.L'isolation est de 3000 VDC entre les sections internes et entre les canaux, ce qui limite le passage des perturbations entre les entrées, les sorties et les canaux. Le rapport d'atténuation est linéaire et l'impédance d'entrée est élevée. La précision est de 1 % de la PE sur les deux canaux. Le canal de courant couvre 0 ~ 50 kHz, et le canal de tension couvre 20 Hz ~ 20 kHz.La référence de commande DNM-831I-100V-200A CR comprend le câble CA-040415-1 et le transformateur de courant ASO-0003-1, de type pince avec une ouverture Φ21 mm et un câble de 1,5 m. Le boîtier métallique mesure 103 x 93 x 29 mm, fonctionne de +10 VDC à +30 VDC pour 1,8 W, et opère entre -25 ~ +75 °C.ApplicationsMesure de courant élevé avec des modules d'entrée analogiqueMesure de tension élevée avec des modules d'entrée analogiqueSurveillance des signaux de tension et de courant AC et DC dans les armoires de commande industrielles

Le DNM-831I-100V-500A conditionne un signal de haute tension et un signal de fort courant en un niveau que les modules d'entrée analogique standard peuvent lire. La voie de tension atténue jusqu'à ±100 V vers ±10 V, tandis que la voie de courant utilise un transformateur de courant à pince d'un calibre de ±500 A, également ramené à ±10 V.Points clés pour la conception du système :L'isolation de 3000 VDC entre les modules et de 3000 VDC entre les voies empêche le bruit de passer des entrées vers les sorties ou d'une voie à l'autre.Le boîtier métallique et le montage sur rail DIN conviennent à une installation en armoire de commande.Plage de fonctionnement de -25 ~ +75 °C avec une limite d'humidité de 10 ~ 90 % HR, sans condensation.Cette référence de commande comprend le câble CA-040415 et le transformateur de courant ASO-0001. Le transformateur de type pince présente un diamètre intérieur de Φ21 mm et un câble de raccordement de 1,5 m, ce qui permet de le monter autour d'un conducteur sans le déconnecter.ApplicationsMesure de haute tension alternative ou continue jusqu'à ±100 V avec des modules d'entrée analogique standardMesure de fort courant jusqu'à ±500 A sans contact direct avec le conducteurTransmission de signaux de tension et de courant de niveau élevé vers les modules I-7017, I-87017, M-7017RMS ou I-87017W-RMS
