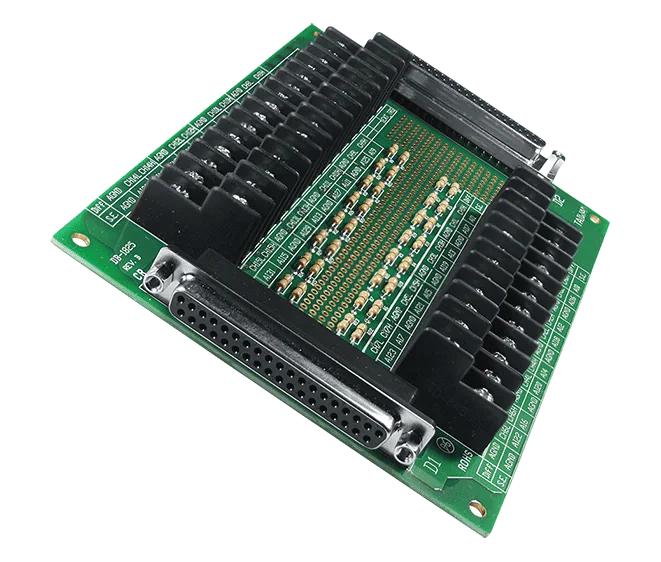

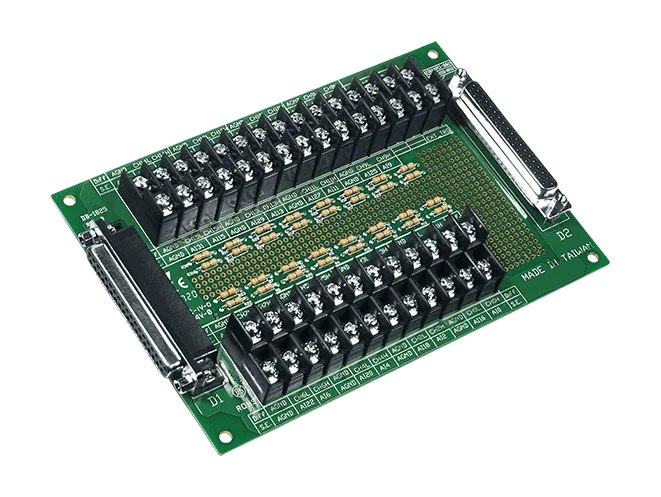

DB-1825/2 Carte à bornes à vis DB37 avec câble CA-3720 de 2 m

DB-1825/2/DIN relie un câble DB37 à 37 broches provenant d'une carte d'acquisition de données PCI-1202U, 1602U, 1802U, 822 ou 826 à une carte à bornes à vis, offrant aux ingénieurs un moyen pratique de câbler les signaux terrain sans fabriquer leur propre breakout. Elle fournit 32 voies asymétriques ou 16 voies différentielles.Cette version à montage sur rail DIN convient aux installations en tableau et en armoire. La carte est livrée avec un câble DB37 mâle-mâle CA-3720, coudé à 45º, d'une longueur de 2 m, pour un raccordement immédiat à la carte DAQ.Des plages de soudure vierges sur la carte permettent d'ajouter, par soudure manuelle lorsque l'application l'exige, une détection de rupture, un filtre passe-bas, une résistance de shunt de courant et un diviseur de tension. La carte est certifiée CE, UKCA, FCC, RoHS et WEEE, et est prévue pour un fonctionnement de 0 à +60 °C.ApplicationsCâblage des signaux terrain vers les cartes d'acquisition de données PCI-1202U, 1602U, 1802U, 822 et 826Câblage DAQ en armoire sur rail DIN

La DB-1825/DIN CR rapporte les E/S par câble à 37 broches des cartes d'acquisition de données PCI-1202U, PCI-1602U et PCI-1802U sur des bornes à vis, de sorte que le câblage terrain puisse être réalisé sans intervention directe sur le connecteur de la carte. Elle prend en charge 32 voies asymétriques ou 16 voies différentielles, et elle est livrée avec un montage sur rail DIN.La carte offre également des pastilles vierges permettant le soudage manuel d'une détection de rupture, d'un filtre passe-bas, d'une résistance de shunt de courant et d'un diviseur de tension, ce qui permet d'adapter le conditionnement du signal à vos exigences d'entrée. Un câble CA-3710 (DB37 mâle vers mâle, 45º, 1 m) est fourni pour relier la carte à la carte DAQ.La carte est prévue pour une température de fonctionnement de 0 ~ +60 °C et une température de stockage de -30 ~ +80 °C, avec une humidité de 10 % ~ 90 % sans condensation. Elle est certifiée CE, UKCA, FCC, RoHS et DEEE.ApplicationsCâblage de signaux analogiques pour les cartes d'acquisition de données PCI-1202U, PCI-1602U et PCI-1802U

DB-1825 CR est une carte à bornes à vis avec connecteur DB37 femelle, qui offre aux ingénieurs un moyen pratique de câbler les signaux terrain vers les cartes d'acquisition de données PCI-1202U, PCI-1602U et PCI-1802U. La connexion s'effectue par un seul câble 37 broches, avec 32 voies asymétriques et 16 voies différentielles disponibles sur les bornes.La référence commerciale comprend un câble CA-3710 (DB37 mâle vers mâle, 45º, 1 m), de sorte que la carte peut être raccordée directement à la carte d'acquisition dès la livraison. La carte propose également des pastilles vierges pour la détection de rupture, un filtre passe-bas, une résistance de shunt de courant et un diviseur de tension, à monter par soudure manuelle selon les besoins.La carte mesure 170 mm x 114 mm et est prévue pour une température de fonctionnement de 0~ +60 °C, une température de stockage de -30 ~ +80 °C et une plage d'humidité de 10 % ~ 90 %, sans condensation.ApplicationsCâblage des signaux terrain vers les cartes d'acquisition de données PCI-1202U, PCI-1602U et PCI-1802UAjout d'un conditionnement de signal personnalisé, comme le filtrage, le shunt de courant ou le diviseur de tension, directement sur la carte

DB-12SSR est une carte fille qui fournit douze sorties à relais statiques CA, chacune isolée optiquement du côté commande. Elle se branche directement sur une carte compatible OPTO-22, ce qui permet aux ingénieurs d'ajouter des charges CA commutées à une installation d'acquisition de données existante sans concevoir d'interface séparée.Chaque voie affiche l'état de son relais par une LED, ce qui facilite la mise en service et le dépannage. Le câblage terrain se fait sur des bornes à vis. La carte est livrée avec le câble plat CA-5015 (50 broches, 1,5 m) pour la connexion à la carte hôte.Le temps de fermeture du relais est spécifié à 1/2 cycle de la sinusoïde de tension, 1 ms maximum, et la conception statique ne présente ni arc sur contacts ni rebond. La carte consomme 400 mA sous 5 V et est prévue pour une température de fonctionnement de 0 ~ 60°C.ApplicationsCommande tout ou rienGestion de l'énergieAutomatisation des essaisContrôle de procédés
