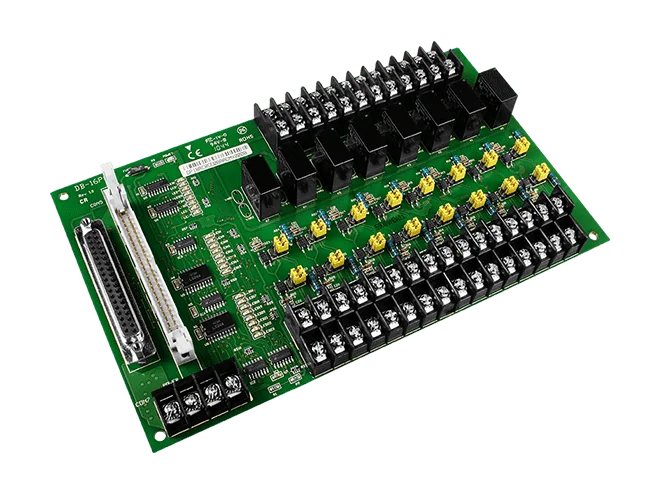

DB-16P8R/D Carte fille, entrées numériques isolées 16 voies et sorties relais 8 voies

La DB-16P8R/D/DIN CR est une carte fille montée sur rail DIN qui étend les cartes d'E/S numériques compatibles de type OPTO-22 avec 16 entrées numériques isolées optiquement et 8 sorties relais Forme C. Elle se connecte directement aux gammes DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U et PIO-D48U, permettant d'ajouter une détection et une commutation isolées sans câblage sur mesure.Chaque entrée peut être configurée par cavalier pour un fonctionnement en contact sec ou en contact humide. En mode contact humide, la plage d'entrée est de 5~24 Vcc pour l'état haut et de 0~1,8 Vcc pour l'état bas, avec une vitesse de réponse de 20 µs. Les sorties relais sont évaluées à 250 VCA/5 A et 30 VCC/5 A, avec un temps de fonctionnement de 10 ms et un temps de relâchement de 5 ms.Cette variante est livrée avec un câble CA-3710 (DB37 mâle vers mâle, 45º, 1 m). La carte est prévue pour une température de fonctionnement de 0 ~ 60 °C et une température de stockage de -20 ~ 70 °C.ApplicationsDétection d'entrées numériques isoléesAutomatisation des tests

La DB-16P8R/DIN CR est une carte fille d'acquisition de données qui ajoute 16 entrées numériques isolées optiquement et 8 sorties à relais aux cartes E/S numériques compatibles de style OPTO-22. Elle convient aux ingénieurs qui ont besoin de contacts de terrain électriquement séparés de la carte hôte, ou qui doivent commuter des charges via des relais Form C.Chaque entrée peut être configurée par cavalier pour un fonctionnement en contact sec ou en contact humide. Les relais sont évalués à 250 VAC/5A et 30 VDC/5A, avec un temps d'activation de 10 ms et un temps de relâchement de 5 ms. La version montage rail DIN est fournie pour une fixation sur rail DIN standard.Un câble plat de 1,5 m à 50 broches (CA-5015) est inclus. La carte est spécifiée pour une température de fonctionnement de 0 ~ 60°C.ApplicationsDétection d'entrées numériques isoléesAutomatisation des tests

La DB-16P8R CR est une carte fille DAQ qui ajoute 16 entrées numériques isolées optiquement et 8 sorties relais aux cartes d'E/S numériques compatibles de type OPTO-22. Elle est destinée aux ingénieurs qui ont besoin d'une acquisition isolée de contacts secs ou humides, combinée à une commande de relais par commutation, dans des installations de test et d'automatisation.La carte se connecte directement aux cartes d'E/S numériques DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U et PIO-D48U. Chaque entrée peut être configurée pour un fonctionnement en contact sec ou humide à l'aide d'un cavalier. Les sorties relais sont au nombre de 8 x Form C, avec un pouvoir de coupure de 250 VAC/5A et 30 VDC/5A.La référence de commande CR comprend le câble plat CA-5015 (50 broches, 1,5 m), ce qui permet de raccorder la carte à la carte hôte immédiatement. L'appareil est certifié RoHS et DEEE et est prévu pour une température de fonctionnement de 0 ~ 60°C.ApplicationsAcquisition d'entrées numériques isoléesTests et automatisation

La DB-16P CR est une carte fille d'entrées numériques isolées à 16 voies, destinée à la carte A-82X, à toute carte de la série 812pg, 711, 726 ou 720, ainsi qu'aux cartes multifonctions à bus PCI. Chaque voie utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, ce qui permet à la carte de fonctionner avec des entrées en courant continu comme en courant alternatif.Elle sert à détecter des signaux continus allant des niveaux TTL jusqu'à 24 V, ainsi qu'une large plage de signaux alternatifs. L'isolation optique protège l'ordinateur hôte contre les fortes tensions de mode commun, les boucles de masse et les surtensions fréquentes dans les environnements industriels.Niveau ON : 2,8 VDC à 24 VDC (max), ou 4 VAC à 24 VAC (max) à 1 kHzNiveau OFF : 1 VDC (max), ou 1 VAC (max) à 1 kHzTemps de réponse : 20 µs sans filtre / 2,2 ms avec filtreConsommation : 12 V / 0,53 A ; 5 V / 0,2 AApplicationsDétection d'entrées numériques isoléesGestion de l'énergieAutomatisation des testsContrôle de procédés
