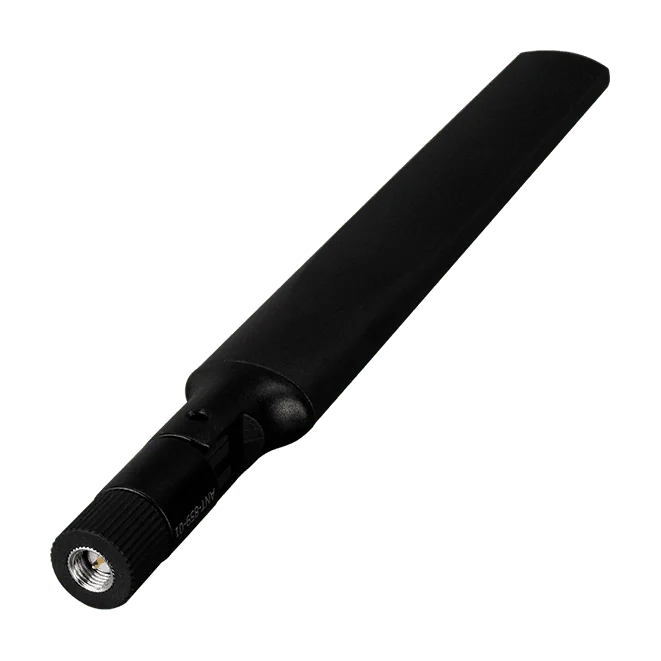

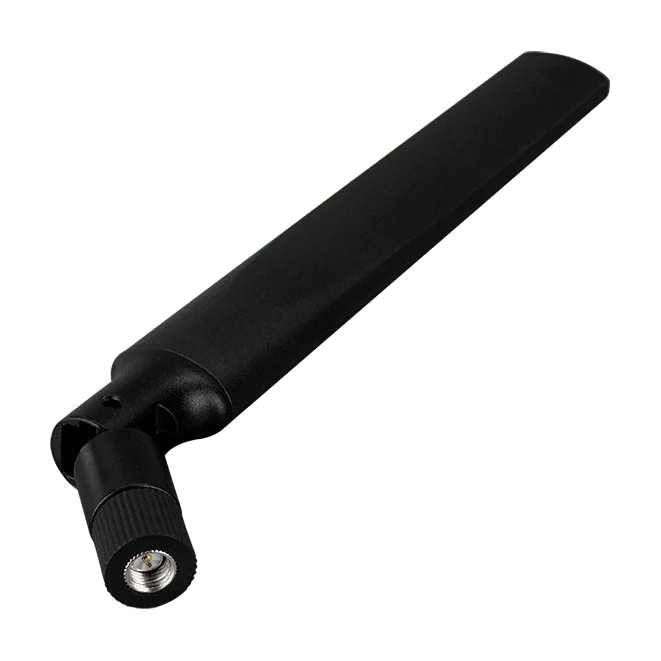

ANT-859-01 Antenne dipôle omnidirectionnelle 5G LTE, connecteur SMA mâle, 4,5 dBi
Antenne dipôle omnidirectionnelle avec fiche SMA mâle pour les bandes cellulaires 2G, 3G, 4G LTE et 5G NR, couvrant de 617 MHz à 5925 MHz avec un gain crête annoncé de 4,5 dBi.
- Élément dipôle, diagramme omnidirectionnel
- Connecteur SMA mâle (fiche)
- Couverture 2G GSM/GPRS, 3G WCDMA, 4G LTE et 5G NR (n1 à n98)
- Couverture fréquentielle de 617 MHz à 5925 MHz
- Gain crête annoncé de 4,5 dBi (4200 à 5000 MHz)
- Température de fonctionnement de -40 °C à +85 °C
31,00 € par pièce
| 1-9 pcs | 31,00 € | |
|---|---|---|
| 10-30 pcs | 29,00 € | −6 % |
| 31+ pcs | 28,00 € | −10 % |
Informations sur le produit "ANT-859-01 Antenne dipôle omnidirectionnelle 5G LTE, connecteur SMA mâle, 4,5 dBi"
ANT-859-01 est une antenne dipôle omnidirectionnelle de 4,5 dBi pour équipements sans fil cellulaires. Elle est équipée d'un connecteur SMA mâle (fiche) et couvre les bandes 2G GSM/GPRS, 3G WCDMA, 4G LTE et 5G NR indiquées dans la fiche technique, ce qui permet à une seule antenne de desservir plusieurs générations de connectivité mobile.
Le gain varie selon la plage de fréquences, de 0,74 dBi dans la bande 803 à 960 MHz à 4,5 dBi dans la bande 4200 à 5000 MHz. Vérifiez le tableau de gain par bande par rapport aux fréquences requises avant de la spécifier pour un bilan de liaison.
L'antenne est prévue pour une température de fonctionnement de -40 °C à +85 °C et est conforme RoHS et DEEE. Ses dimensions sont de 183,6 mm x 21,5 mm et sa masse de 23,8 ± 2 g.
Applications
- Connectivité sans fil cellulaire 2G, 3G, 4G LTE et 5G NR
- Antenne omnidirectionnelle pour appareils sans fil dotés d'une entrée SMA mâle
| Température de fonctionnement: | -40 ~ +85 °C |
|---|---|
| Type de produit: | Antenne |
| Interface: | SMA mâle (fiche) |
Caractéristiques techniques
| Mécanique | |
|---|---|
| Dimensions (mm) | 183.6 mm x 21.5 mm |
| Poids | 23.8 ± 2 g |
| Environnement | |
| Température de fonctionnement | -40 °C ~ +85 °C |
| Antenne | |
| Type | Dipôle |
| Connecteur | SMA mâle (fiche) |
| Gain (dBi) | 1,04 dBi @ 617~798 MHz 0,74 dBi @ 803~960 MHz 2,31 dBi @ 1166‐1610 MHz 3,58 dBi @ 1710‐2200 MHz 3,88 dBi @ 2300‐2690 MHz 2,26 dBi @ 3300‐3800 MHz 4,5 dBi @ 4200‐5000 MHz 4,31 dBi @ 5150‐5925 MHz |
| Bande | 617~798MHz 803~960MHz 1166‐1610MHz 1710‐2200MHz 2300‐2690MHz 3300‐3800MHz 4200‐5000MHz 5150‐5925MHz |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
