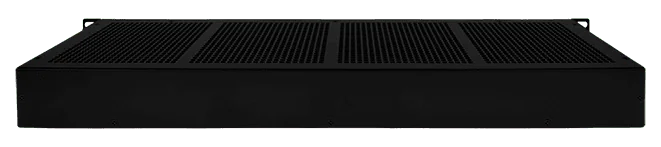

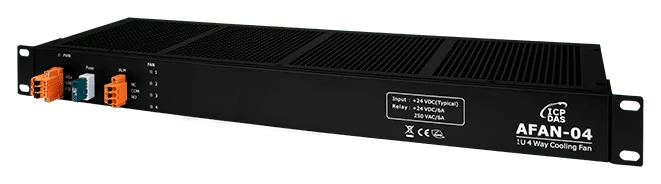

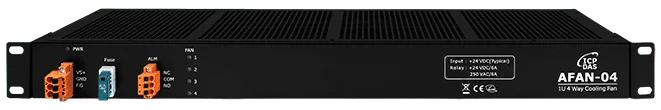

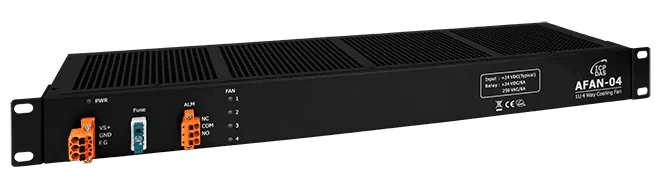

AFAN-04 CR Module de ventilation 1U à quatre ventilateurs remplaçables à chaud avec relais d'alarme de défaillance
Module de ventilation 1U pour baie 19 pouces avec quatre ventilateurs remplaçables à chaud, LED de défaut individuelles et sortie d'alarme à relais pour défaillance de ventilateur ou perte d'alimentation. Alimentation 24 VDC.
- Quatre ventilateurs remplaçables à chaud, sans arrêt du système
- LED de défaut individuelle pour chaque ventilateur, pour localiser rapidement une panne
- Sortie d'alarme à relais pour toute défaillance de ventilateur ou perte d'alimentation, pour la supervision à distance
- Une panne d'un seul ventilateur n'affecte pas les ventilateurs restants
- Alimentation 24 VDC avec protection contre les surtensions par fusible de 5 A
- Hauteur 1U, 480 x 131 x 45 mm, compatible avec les baies 19 pouces EIA RS-310-C
847,00 € par pièce
| 1-9 pcs | 847,00 € | |
|---|---|---|
| 10-30 pcs | 805,00 € | −5 % |
| 31+ pcs | 763,00 € | −10 % |
Informations sur le produit "AFAN-04 CR Module de ventilation 1U à quatre ventilateurs remplaçables à chaud avec relais d'alarme de défaillance"
Le AFAN-04 CR est un module de ventilation 1U destiné aux salles informatiques en baie et aux équipements industriels. Il intègre quatre ventilateurs assurant une circulation d'air active, ce qui contribue à réduire la température de fonctionnement des équipements et à garantir un fonctionnement stable.
Chaque ventilateur dispose de sa propre LED de défaut, et une sortie d'alarme à relais signale à un système de supervision distant toute défaillance de ventilateur ou toute perte d'alimentation. Une panne d'un seul ventilateur n'affecte pas les autres : le module continue d'assurer le refroidissement pendant que l'unité défectueuse est identifiée et remplacée. Les ventilateurs sont remplaçables à chaud, si bien que la maintenance peut être effectuée sans arrêter l'équipement.
Le module fonctionne sous 24 VDC avec un fusible de 5 A assurant la protection contre les surtensions, et il est dimensionné pour les baies de 19 pouces. Il convient aux ingénieurs chargés de définir la gestion thermique des salles serveurs et des armoires de commande, où les défaillances de ventilateurs doivent être détectées tôt pour éviter toute surchauffe.
Applications
- Refroidissement des équipements de salles informatiques et de salles serveurs
- Gestion thermique des équipements industriels dans des armoires de 19 pouces
- Surveillance des défaillances de ventilateurs avec signalisation d'alarme à distance
| Entrée d'alimentation: | 24 VDC ±10 % |
|---|---|
| Montage: | Rack 19 pouces |
| Sorties relais: | Relais d'alarme |
| Température de fonctionnement: | -10 ~ +70 °C |
| Type de produit: | Module de ventilateur de refroidissement |
Caractéristiques techniques
| Protection EMS | |
|---|---|
| EFT (CEI 61000-4-4) | ±500 V pour le signal, ±1 kV pour l'alimentation |
| ESD (CEI 61000-4-2) | ±4 kV contact, ±8 kV air |
| Surtension (CEI 61000-4-5) | ±1 kV pour la ligne d'alimentation |
| Indicateurs LED | |
| État | 1 LED comme indicateur d'alimentation et 4 LED comme indicateur d'état |
| Sortie relais | |
| Caractéristiques des contacts | 6A 250 VAC /30 VDC |
| Temps de fonctionnement | ≦8ms |
| Temps de relâchement | ≦4ms |
| Endurance électrique | 3 x 10^4 opérations (Conditions de test : charge résistive, 85 ℃, 1 s allumé, 9 s éteint) |
| Endurance mécanique | 1 x 10^7 ops. |
| Alimentation | |
| Plage d'entrée | 24 VDC±10 % |
| Consommation | 7,2 W (0,3 A @ 24 VDC) |
| Mécanique | |
| Dimensions (mm) | 480 x 131 x 45 mm |
| Installation | Monté au mur |
| Environnement | |
| Température de fonctionnement | -10℃ ~ +70℃ |
| Température de stockage | -30℃ ~ +80℃ |
| Humidité | 10 à 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
