ACS-20B-MRTU Interrupteur infrarouge sans contact, RS-485 Modbus RTU
Interrupteur infrarouge sans contact avec relais Form C et interface RS-485 Modbus RTU pour le contrôle d'accès. Distance d'induction et durée de maintien du relais réglables, journal de 1 600 enregistrements horodatés.
- Détection infrarouge par induction palmaire à 1 à 12 cm, avec un code infrarouge spécifique pour résister aux interférences
- Modes de fonctionnement Détection/Veille, Verrouillage et Bascule
- Huit périodes de verrouillage par jour
- Durée de maintien du relais réglable de 0,5 à 20 s
- Sortie relais Form C avec contacts NF et NO
- Interface RS-485 avec protocole Modbus RTU Esclave de 9600 à 115200 bps
99,00 € par pièce
| 1-9 pcs | 99,00 € | |
|---|---|---|
| 10-30 pcs | 94,00 € | −5 % |
| 31+ pcs | 89,00 € | −10 % |
Informations sur le produit "ACS-20B-MRTU Interrupteur infrarouge sans contact, RS-485 Modbus RTU"

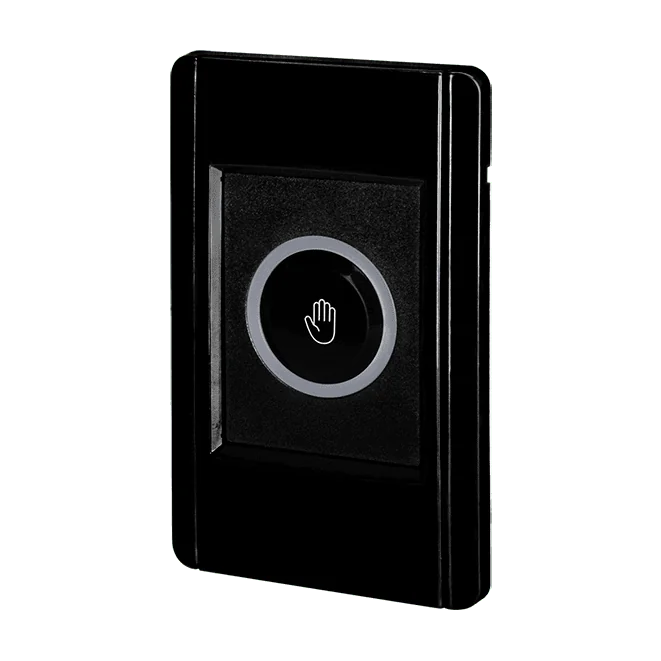

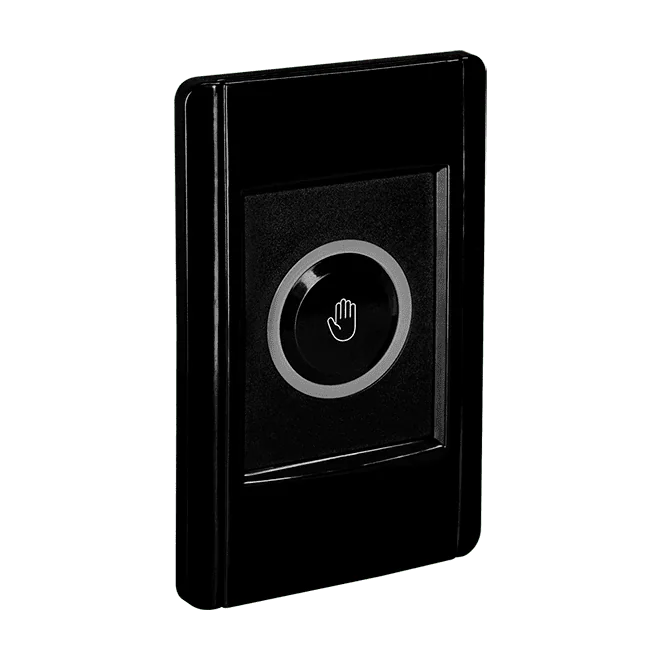

ACS-20B-MRTU CR est un interrupteur mural sans contact pour l'ouverture de porte. L'utilisateur le déclenche en approchant la paume de la main du capteur, si bien que le personnel et les visiteurs n'ont pas besoin de toucher une poignée ou une plaque-poussoir pour entrer ou sortir d'une pièce ou d'un bâtiment. La variante CR au boîtier noir est la version en couleur de l'ACS-20B-MRTU.

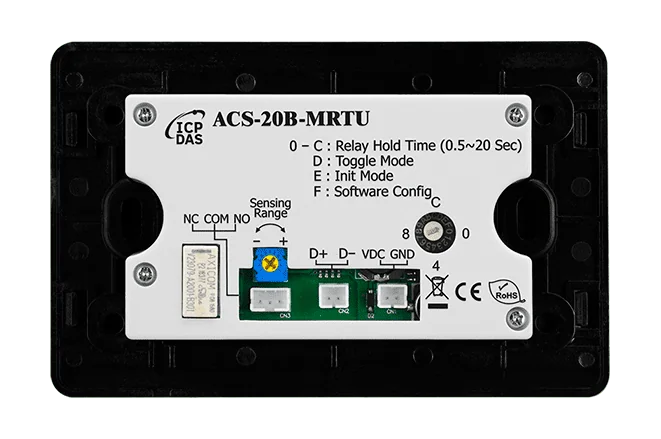

L'interrupteur peut fonctionner en mode Détection/Veille, Verrouillage ou Bascule. En mode bascule, le premier déclenchement met la sortie à l'état ON et le déclenchement suivant la remet à l'état OFF, ce qui le rend adapté à la commande d'autres équipements électriques en plus des systèmes de porte. La distance d'induction (1 à 12 cm) et la durée de maintien du relais (0,5 à 20 s) sont réglables, et huit périodes de verrouillage peuvent être programmées par jour.
Un port RS-485 avec le protocole Modbus RTU Esclave permet à un système de contrôle d'accès d'activer ou de désactiver l'interrupteur à distance et de relire ses événements de commutation enregistrés, chacun horodaté, jusqu'à 1 600 enregistrements. Un voyant d'état rouge et bleu indique les états veille et détection.
Applications
- Ouverture de porte sans contact pour le contrôle d'accès
- Points d'entrée hygiéniques dans les établissements médicaux, l'industrie agroalimentaire et les bureaux
- Magasins de détail et sites industriels
- Commande par bascule d'autres appareils électroniques
| Boîtier: | Capot noir |
|---|---|
| Entrée d'alimentation: | +10 à +30 VDC |
| Montage: | Montage mural |
| Protocole: | Modbus RTU |
| Sorties relais: | 1 |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Interrupteur à capteur infrarouge |
| Interface: | RS-485 |
Caractéristiques techniques
| Indicateurs LED | |
|---|---|
| État | Rouge (veille) ; Bleu (détection) |
| Infrarouge | |
| Canaux de sortie IR | 1 |
| Entrée de télécommande IR | 1 |
| Sortie relais | |
| Canaux | 1 |
| Type | Forme C |
| Caractéristiques des contacts | 2 A@30 VDC, 0,5 A@120 VAC, 0,25 A@240 VAC |
| Ports COM | |
| Ports | RS-485 (DATA+, DATA-) |
| Débit en bauds | 9600, 19200, 38400, 57600, 115200 bps |
| Protocole | Esclave Modbus RTU |
| Alimentation | |
| Plage d'entrée | +10 à +30 VDC |
| Mécanique | |
| Dimensions (mm) | 75 x 119 x 24 (LxPxH) |
| Installation | Montage mural |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -30 ~ +80 °C |
| Humidité | 10 ~ 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
