DB-24POR Placa de relés PhotoMOS de 24 canales, placa hija DAQ compatible con OPTO-22

DB-24POR/D/DIN es una placa hija para DAQ que conmuta 24 canales de relés PhotoMOS FORM A, cada uno aislado ópticamente a 5.000 Vdc. Está pensada para ingenieros que necesitan una etapa de conmutación compacta de estado sólido, cableable mediante bornes de tornillo y controlable a través de un conector compatible con OPTO-22.Cada canal dispone de un LED que indica el estado de su relé, lo que simplifica la puesta en marcha y la detección de fallos. La placa ofrece tres conectores: uno compatible con OPTO-22, un D-sub de 37 pines y un conector de 20 pines. Esta variante para raíl DIN se suministra con un cable CA-3710 DB37 macho-macho, 45º, 1 M.Los valores nominales de los relés son 130 mA a 350 VAC, con un tiempo de operación de 0,7 ms y un tiempo de liberación de 0,05 ms. La placa consume 300 mA a 5 V, mide 213 mm x 132 mm y funciona entre 0 y 60 °C, con almacenamiento entre -20 y 70 °C y una humedad de 5 % a 90 % sin condensación. Está certificada RoHS y WEEE.AplicacionesControl de encendido/apagadoGestión energéticaAutomatización de pruebasControl de procesos

La DB-24POR/D es una placa hija de relés PhotoMOS de 24 canales, pensada para ingenieros que necesitan conmutación aislada ópticamente de 24 salidas Form A. La capacidad nominal de los contactos es de 130 mA a 350 VCA, con un tiempo de operación de 0,7 ms y un tiempo de liberación de 0,05 ms.La placa dispone de un conector compatible con OPTO-22, un conector D-sub de 37 pines y un conector de 20 pines, por lo que puede conectarse a un sistema de adquisición de datos. Los bornes de tornillo simplifican el cableado en campo, y los LED indican el estado de cada relé. La variante /D se suministra con el cable CA-3710 (DB37 macho a macho, 45º, 1 m).Con un aislamiento óptico de 5.000 Vcc, la placa es adecuada para control de encendido/apagado, gestión de energía, automatización de pruebas y control de procesos. Opera entre 0 y 60 °C y cumple con las normativas RoHS y WEEE.AplicacionesControl de encendido/apagadoGestión de energíaAutomatización de pruebasControl de procesos

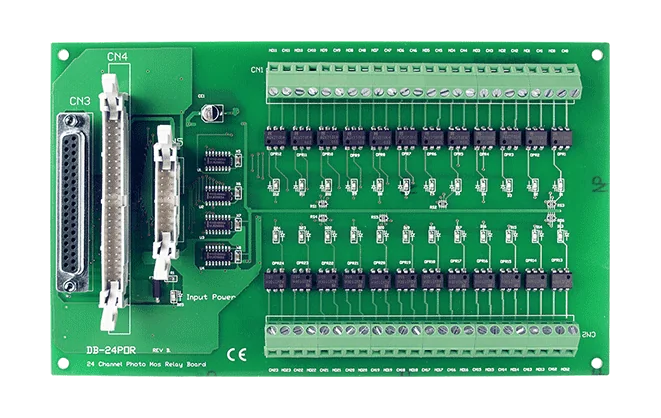

DB-24POR/DIN es una tarjeta hija DAQ que conmuta 24 canales mediante relés PhotoMOS con aislamiento óptico. Su conector compatible con OPTO-22 permite conectarla al cableado compatible con OPTO-22, y esta variante de montaje en riel DIN está preparada para su instalación en riel DIN.Cada canal es un relé PhotoMOS FORM A con una capacidad nominal de 130 mA @ 350 VAC, un tiempo de operación de 0,7 ms y un tiempo de liberación de 0,05 ms. Los indicadores LED muestran el estado de cada relé, y los terminales de tornillo permiten el cableado en campo. La tarjeta consume 300 mA @ 5 V y ofrece un aislamiento óptico de 5.000 Vdc.Esta variante incluye un cable plano CA-5015 (50 pines, 1,5 M). La tarjeta está certificada RoHS y WEEE y tiene un rango de temperatura de funcionamiento de 0 ~ 60 °C.AplicacionesControl de encendido/apagadoGestión de energíaAutomatización de pruebasControl de procesos

La DB-24P CR es una placa hija de entradas digitales de 24 canales aislada ópticamente, diseñada para conectarse a tarjetas de entradas digitales compatibles con OPTO-22, como las DIO24, DIO48 y DIO144. Cada entrada utiliza un optoacoplador bidireccional con una resistencia de detección de corriente, de modo que las señales de campo están separadas eléctricamente del ordenador host. Esta separación ayuda a proteger el ordenador frente a grandes tensiones de modo común, lazos de tierra y picos de tensión habituales en entornos industriales.Para señales de CC, la placa acepta niveles desde TTL hasta 24 V, con un nivel de tensión de activación de 2,8 V a 24 V (máx.) y un nivel de tensión de desactivación de 1 V (máx.). Para señales de CA, el puente del filtro de CA debe estar cortocircuitado. La entrada registra entonces un nivel lógico alto constante cuando la frecuencia de CA es de 1 kHz o superior y la tensión es de al menos 4 Vrms. La velocidad de respuesta es de 20 µs sin filtro y de 2,2 ms con filtro.La placa consume +5 V a 290 mA y mide 213 mm x 132 mm. Funciona entre 0 y 60 °C y se suministra con un cable plano CA-5015 (50 pines, 1,5 m) para la conexión.AplicacionesControl de encendido/apagadoGestión de energíaAutomatización de pruebasControl de procesos
