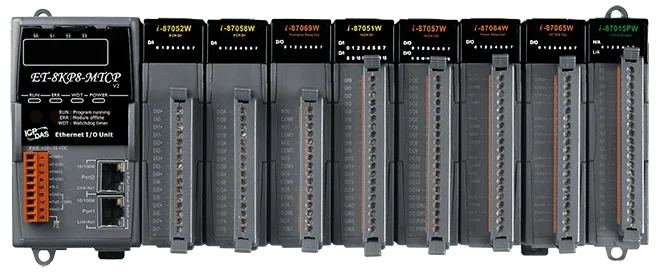

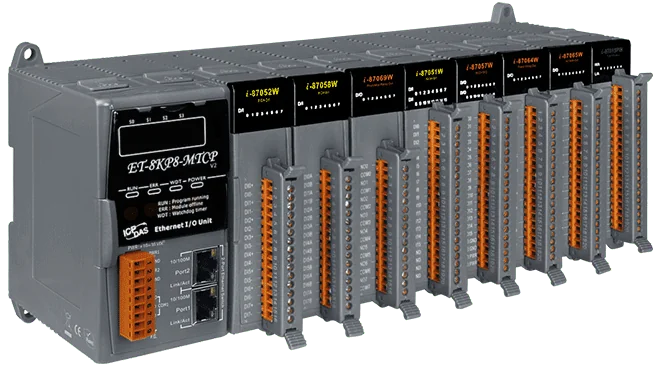

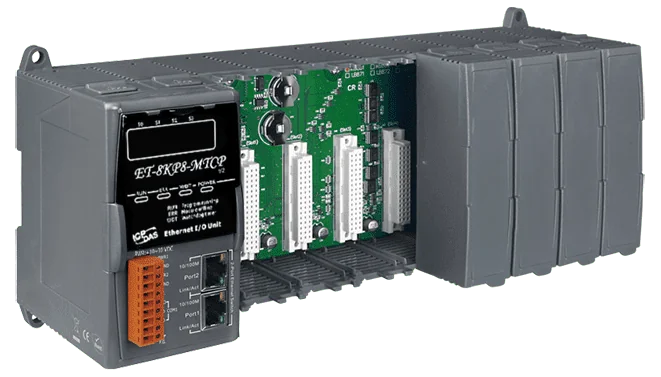

ET-8KP8-MTCP Unidad de expansión E/S inteligente Ethernet Modbus TCP, 8 ranuras
Unidad de expansión Modbus TCP de 8 ranuras que lleva los módulos de E/S de la serie I-8K e I-87K a Ethernet, con dos puertos de conmutador para conexión en cadena. Entrada amplia de 10 ~ 30 VDC y funcionamiento de -25 ~ +75 °C.
- Amplía 8 ranuras de E/S I-8K e I-87K mediante Modbus TCP
- Dos puertos Ethernet (10/100 Base-TX) para topología en cadena (daisy-chain)
- Pasarela Modbus TCP a RTU y esclavo Modbus RTU/ASCII mediante RS-232
- Entrada de alimentación aislada de 10 ~ 30 VDC con entradas de alimentación redundantes
- Rango de temperatura de funcionamiento de -25 ~ +75 °C
- Configuración automática con indicación de fallos mediante LED
643,00 € por unidad
| 1-9 uds. | 643,00 € | |
|---|---|---|
| 10-30 uds. | 611,00 € | −5 % |
| 31+ uds. | 578,00 € | −10 % |
Información sobre el producto "ET-8KP8-MTCP Unidad de expansión E/S inteligente Ethernet Modbus TCP, 8 ranuras"
La ET-8KP8-MTCP CR amplía hasta ocho módulos de E/S de la serie I-8K e I-87K mediante Modbus TCP, de modo que un PLC, un sistema SCADA o un HMI puede acceder a canales remotos analógicos, digitales y de contador DI a través de una red Ethernet. La unidad admite más de 90 módulos de E/S en total.
Dos puertos de conmutador Ethernet (2 x RJ-45, 10/100 Base-TX) permiten conectar las unidades en cadena (daisy-chain), lo que reduce el cableado y el espacio en el armario. El puerto de consola RS-232 admite el funcionamiento como esclavo Modbus RTU/ASCII, y la unidad también puede actuar como pasarela Modbus TCP a RTU.
Diseñada para entornos industriales hostiles y con mucho ruido eléctrico, dispone de una entrada de alimentación aislada de 10 ~ 30 VDC con entradas de alimentación redundantes y un rango de funcionamiento de -25 ~ +75 °C. La configuración automática, la indicación de fallos mediante LED, los watchdogs de CPU y de software, y los valores programables de encendido y de seguridad simplifican la puesta en marcha y el mantenimiento.
Aplicaciones
- Monitorización y control industrial
- Monitorización ambiental
- Entornos industriales hostiles y con ruido eléctrico
| Aislamiento: | 1 kV |
|---|---|
| Entrada de alimentación: | 10 ~ 30 VDC |
| Interfaz: | Ethernet, RS-232 |
| Montaje: | Riel DIN, pared |
| Protocolo: | Modbus TCP |
| Puertos: | 2 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Unidad de expansión de E/S |
Especificaciones
| Pantalla | |
|---|---|
| Tipo | 5 x Display LED de 7 segmentos de dígito |
| Indicadores LED | |
| Estado | 1 x Run, 1 x Módulo fuera de línea, 1 x WDT, 1 x Power |
| Expansión de E/S | |
| Tipo de E/S | I-87K, serie I-8K |
| Ranuras | 8 |
| HMI | |
| Pulsador | 4 |
| Ethernet | |
| Puertos | 2 x RJ-45, 10/100 Base-TX |
| Protocolo | Esclavo Modbus TCP, pasarela Modbus TCP a RTU |
| Puertos COM | |
| Puertos | 1 x RS-232 (Consola) |
| Protocolo | Esclavo Modbus RTU/ASCII |
| Alimentación | |
| Rango de entrada | +10 ~ 30 VDC (aislado 1 kV) |
| Entradas de alimentación redundantes | Sí |
| Consumo | 2.4 W |
| Mecánico | |
| Dimensiones (mm) | 312 x 132 x 111 (W x L x H) |
| Instalación | Montaje en riel DIN, montaje en pared |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +75 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
