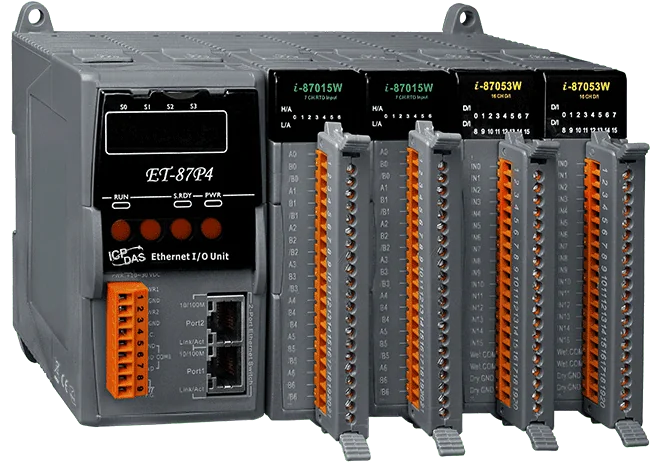

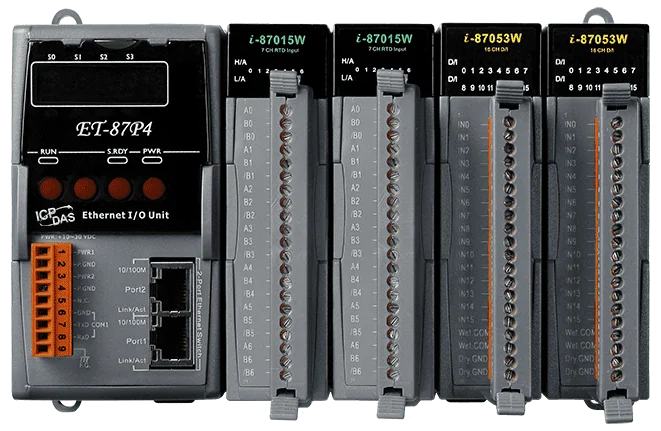

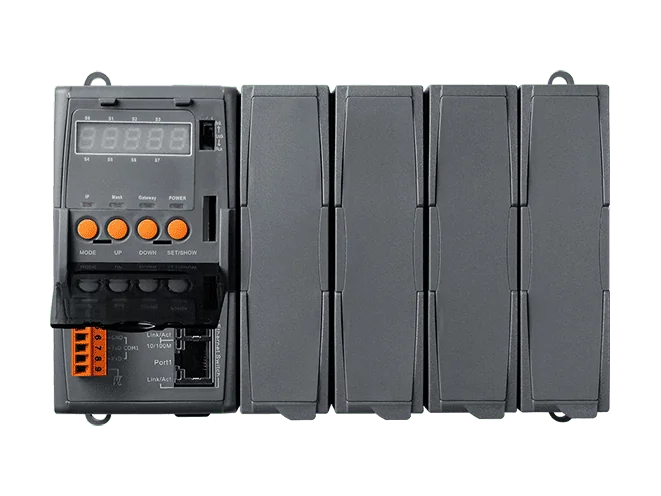

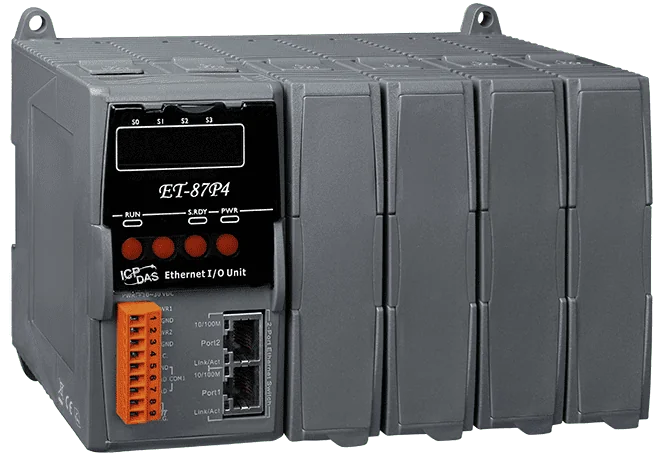

ET-87P4 Unidad de expansión de E/S Ethernet inteligente de 4 ranuras, protocolo DCON
Unidad de expansión Ethernet con cuatro ranuras para módulos de E/S de la serie I-87K, que usa DCON sobre dos puertos 10/100 Base-TX encadenables para monitorización y control remotos.
- Cuatro ranuras para módulos de E/S de la serie I-87K, con compatibilidad con más de 30 tipos de módulo
- Dos puertos RJ-45 10/100 Base-TX para topología en cadena y cableado simplificado
- Intercambio en caliente permitido, con configuración automática para facilitar la sustitución de módulos
- Indicadores LED para la detección de fallos y pulsadores para la configuración de la dirección IP
- Protocolo DCON (formato ASCII) sobre Ethernet, además de esclavo Modbus RTU/ASCII en el puerto COM
- Entrada de alimentación aislada de +10 ~ 30 VDC con entradas de alimentación redundantes, consumo de 6,0 W
560,00 € por unidad
| 1-9 uds. | 560,00 € | |
|---|---|---|
| 10-30 uds. | 532,00 € | −5 % |
| 31+ uds. | 504,00 € | −10 % |
Información sobre el producto "ET-87P4 Unidad de expansión de E/S Ethernet inteligente de 4 ranuras, protocolo DCON"
La ET-87P4 amplía los módulos de E/S de la serie I-87K a través de Ethernet, ofreciendo a los ingenieros E/S remotas analógicas, digitales, de contadores y de frecuencia sin necesidad de tender el cableado de campo individual hasta un controlador. Sus cuatro ranuras admiten módulos I-87K, y los dos puertos RJ-45 conmutados permiten encadenar las unidades en serie entre sí o con otros dispositivos Ethernet, lo que reduce el cableado y el espacio de instalación.
Diseñada para entornos industriales exigentes y con ruido eléctrico, la unidad cuenta con una entrada de alimentación aislada de +10 ~ 30 VDC con entradas de alimentación redundantes, y un rango de funcionamiento de -25 ~ +75 °C. El mantenimiento se simplifica gracias al intercambio en caliente, la configuración automática, los indicadores LED de fallo, los pulsadores para ajustar la dirección IP y una pantalla de 7 segmentos de 4 dígitos. El doble watchdog, los valores programables de encendido y los valores de seguridad respaldan un funcionamiento continuo y seguro.
La integración con software es compatible mediante varios SDK y ejemplos, entre ellos DLL, controlador para LabVIEW, controlador para InduSoft, controlador para Linux y servidor OPC. La unidad también incluye un puerto de consola RS-232 y el protocolo esclavo Modbus RTU/ASCII en su puerto COM.
Aplicaciones
- Monitorización y control industrial remotos
- Expansión de E/S distribuida sobre Ethernet
- Entornos industriales exigentes o con ruido eléctrico
| Aislamiento: | 1 kV |
|---|---|
| Entrada de alimentación: | +10 ~ 30 VDC |
| Interfaz: | Ethernet |
| Montaje: | Riel DIN, pared |
| Protocolo: | DCON |
| Puertos: | 2 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Unidad de expansión de E/S |
Especificaciones
| Pantalla | |
|---|---|
| Tipo | 5 x Display LED de 7 segmentos de dígito |
| Indicadores LED | |
| Estado | 1 x Alimentación, 1 x Sistema, 1 x Configuración automática, 4 x Ranura |
| Expansión de E/S | |
| Tipo de E/S | Serie I-87K |
| Ranuras | 4 |
| HMI | |
| Pulsador | 4 |
| Ethernet | |
| Puertos | 2 x RJ-45, 10/100 Base-TX |
| Protocolo | DCON (formato ASCII) |
| Puertos COM | |
| Puertos | 1 x RS-232 (Consola) |
| Protocolo | Esclavo Modbus RTU/ASCII |
| Alimentación | |
| Rango de entrada | +10 ~ 30 VDC (aislado 1 kV) |
| Entradas de alimentación redundantes | Sí |
| Consumo | 6.0 W |
| Mecánico | |
| Dimensiones (mm) | 188 x 132 x 111 (W x L x H) |
| Instalación | Montaje en riel DIN, montaje en pared |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +80 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
