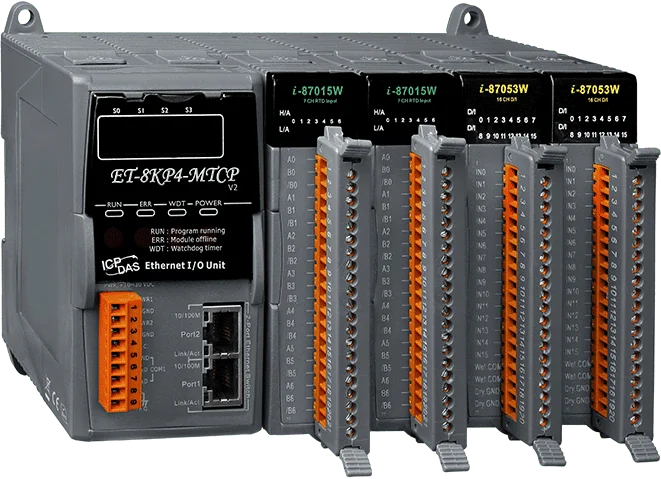

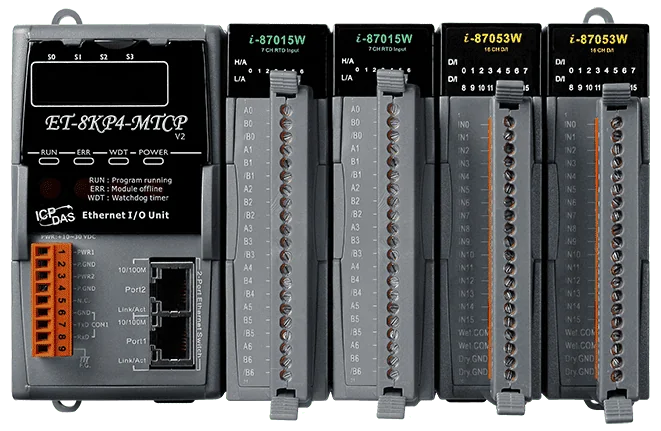

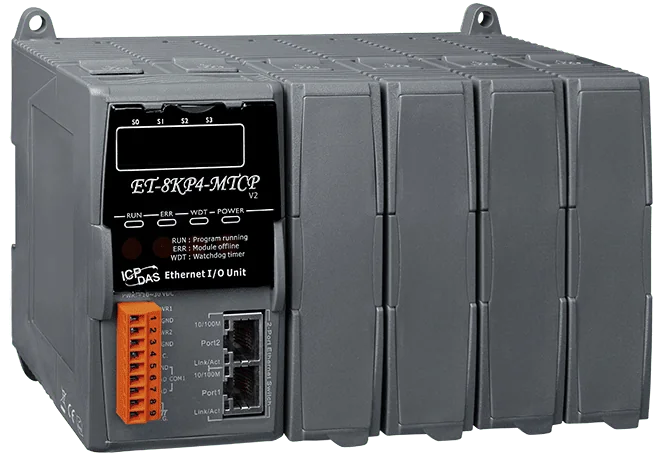

ET-8KP4-MTCP Unidad de expansión E/S Modbus TCP Ethernet, 4 ranuras para I-8K/I-87K
Unidad de expansión Modbus TCP de 4 ranuras para módulos de E/S I-8K e I-87K a través de Ethernet, con dos puertos de conmutador para conexión en cadena y entrada de alimentación aislada de 10 ~ 30 VDC.
- Interfaz esclavo Modbus TCP para ampliar módulos de E/S de las series I-8K e I-87K a través de Ethernet
- Dos puertos RJ-45 10/100 Base-TX para topología en cadena (daisy-chain)
- Función de pasarela Modbus TCP a RTU y soporte de esclavo Modbus RTU/ASCII en RS-232
- Cuatro ranuras de E/S con soporte para más de 90 módulos de E/S, incluidos tipos analógicos, digitales y contadores DI
- Autoconfiguración e indicadores LED de estado para la detección de fallos
- Watchdogs de CPU y de software, con valores de encendido y valores seguros programables
581,00 € por unidad
| 1-9 uds. | 581,00 € | |
|---|---|---|
| 10-30 uds. | 552,00 € | −5 % |
| 31+ uds. | 523,00 € | −10 % |
Información sobre el producto "ET-8KP4-MTCP Unidad de expansión E/S Modbus TCP Ethernet, 4 ranuras para I-8K/I-87K"
La ET-8KP4-MTCP CR extiende los módulos de E/S de las series I-8K e I-87K a través de Ethernet, ofreciendo a los maestros Modbus TCP acceso remoto a cuatro ranuras de E/S. Es adecuada para instalaciones de monitorización y control industrial en las que es necesario añadir E/S remotas a una red Modbus TCP existente sin un controlador dedicado en el punto de E/S.
Dos puertos de conmutador Ethernet permiten conectar las unidades en cadena (daisy-chain), lo que reduce el cableado y ahorra espacio de instalación. La unidad acepta una entrada amplia de 10 ~ 30 VDC con alimentación aislada y tiene una temperatura de funcionamiento nominal de -25 ~ +75 °C, lo que la hace apta para entornos agresivos y con alto nivel de ruido eléctrico.
La instalación y el mantenimiento se simplifican gracias a la autoconfiguración y a los indicadores LED para la detección de fallos. Las funciones de watchdog y de valores seguros ayudan a proteger el proceso en caso de pérdida de comunicación. La unidad también admite Modbus RTU/ASCII en su puerto de consola RS-232 y puede actuar como pasarela Modbus TCP a RTU.
Aplicaciones
- Monitorización y control industrial
- Expansión de E/S remotas a través de Ethernet
- Monitorización ambiental
- Instalaciones en entornos agresivos o con alto nivel de ruido eléctrico
| Aislamiento: | 1 kV |
|---|---|
| Entrada de alimentación: | +10 ~ 30 VDC |
| Interfaz: | Ethernet, RS-232 |
| Montaje: | Riel DIN, pared |
| Protocolo: | Modbus TCP |
| Puertos: | 2 x RJ-45, 1 x RS-232 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Unidad de expansión de E/S Ethernet |
Especificaciones
| Pantalla | |
|---|---|
| Tipo | 5 x Display LED de 7 segmentos de dígito |
| Indicadores LED | |
| Estado | 1 x Run, 1 x Módulo fuera de línea, 1 x WDT, 1 x Power |
| Expansión de E/S | |
| Tipo de E/S | I-87K, serie I-8K |
| Ranuras | 4 |
| HMI | |
| Pulsador | 4 |
| Ethernet | |
| Puertos | 2 x RJ-45, 10/100 Base-TX |
| Protocolo | Esclavo Modbus TCP, pasarela Modbus TCP a RTU |
| Puertos COM | |
| Puertos | 1 x RS-232 (Consola) |
| Protocolo | Esclavo Modbus RTU/ASCII |
| Alimentación | |
| Rango de entrada | +10 ~ 30 VDC (aislado 1 kV) |
| Entradas de alimentación redundantes | Sí |
| Consumo | 2.0 W |
| Mecánico | |
| Dimensiones (mm) | 188 x 132 x 111 (W x L x H) |
| Instalación | Montaje en riel DIN, montaje en pared |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +75 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
