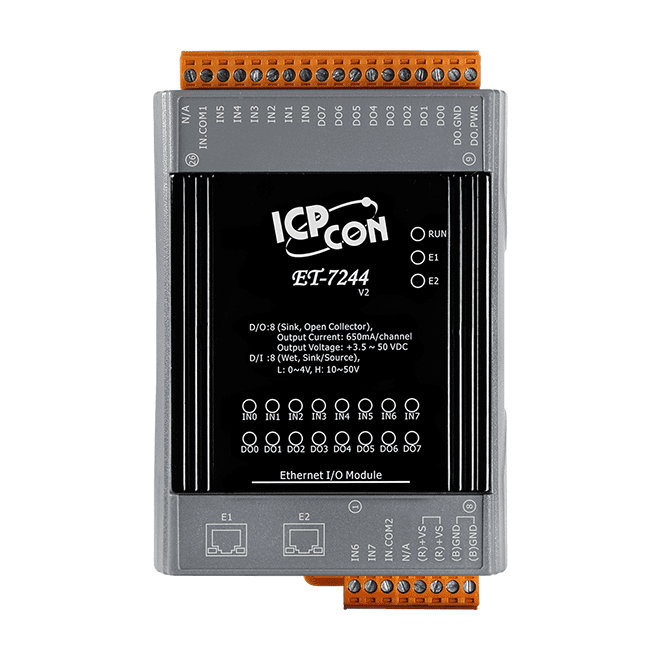

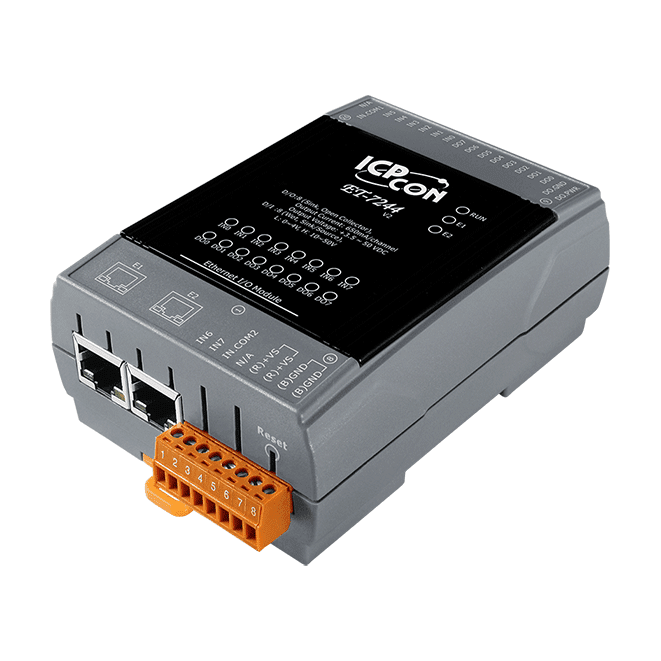

ET-7244 Módulo de E/S Ethernet, 8 canales DI/DO con switch Ethernet de 2 puertos

ET-7044 CR es un módulo de E/S Ethernet para montaje en carril DIN que combina ocho entradas digitales de contacto húmedo con ocho salidas digitales de tipo sink. Cada entrada puede utilizarse como contador de 32 bits, lo que resulta adecuado para el conteo de pulsos y el registro de eventos en máquinas, instalaciones de edificios y equipos de prueba. Cada canal de salida puede conmutar una carga de 300 mA a 25 °C, por lo que puede accionar directamente un módulo de relé de potencia.El módulo se comunica mediante Modbus TCP y Modbus UDP a través de un puerto RJ-45 10/100 Base-TX. Un servidor web integrado con Web HMI permite la configuración y la supervisión desde un navegador, y el acceso está controlado mediante ID, contraseña y filtro de IP. Dos watchdogs programables supervisan el módulo y el enlace de comunicación, y las salidas digitales disponen de valores programables de encendido y de seguridad para un comportamiento definido durante el arranque o ante condiciones de fallo.El aislamiento eléctrico es de 1500 VDC para el lado Ethernet y de 2500 VDC para el lado de E/S. Las entradas y salidas digitales no están aisladas entre sí canal a canal. El módulo se alimenta desde una regleta de bornes de +10 ~ +30 VDC con protección contra inversión de polaridad, y funciona en un rango de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

PET-7044 CR es un módulo de E/S Ethernet alimentado por PoE pensado para ingenieros que necesitan ocho entradas digitales y ocho salidas digitales en una sola unidad para riel DIN. Las entradas son de tipo contacto húmedo, aceptan de +10 ~ +50 VDC como nivel ON y cada una puede utilizarse como contador de 32 bits, con un recuento máximo de 4.294.967.295 y una frecuencia de 500 Hz. Las salidas son de tipo sink, con una capacidad nominal de 300 mA por canal a 25 °C, y tanto su valor de encendido como su valor de seguridad son programables.El módulo se comunica mediante Modbus TCP y Modbus UDP a través de un único puerto RJ-45 10/100 Base-TX, y puede alimentarse desde PoE (IEEE 802.3af) o desde un bloque de terminales de +12 ~ +48 VDC. Un servidor web y un HMI web integrados permiten la configuración y la supervisión sin software dedicado, y el acceso se controla mediante ID, contraseña y filtro de IP. Dos watchdogs independientes supervisan tanto el módulo como la comunicación.El aislamiento es de E/S de 2 vías con una capacidad nominal de 2500 VDC, mientras que los canales no están aislados entre sí. La unidad es adecuada para automatización de edificios, automatización de fábricas y de máquinas, y mantenimiento y diagnóstico remotos. El código de pedido PET-7044 CR figura como conforme a RoHS.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El PET-7244 CR es un módulo de E/S Ethernet alimentado por PoE que integra ocho entradas digitales de contacto húmedo y ocho salidas digitales de tipo sink en una red Modbus TCP o Modbus UDP. Cada entrada también puede utilizarse como contador de 32 bits, con un recuento máximo de 4.294.967.295 cuentas a una frecuencia de 100 Hz, lo que resulta adecuado para tareas de contaje de pulsos y totalización.Un conmutador de 2 puertos 10/100 Base-TX con bypass de LAN permite conectar el módulo en cadena (daisy-chain) a lo largo de una línea de dispositivos. Puede alimentarse mediante PoE (IEEE 802.3af, Clase 1) o desde un bloque de terminales de +12 ~ +48 VDC. Cada canal de salida admite 650 mA a 25 °C y está protegido contra cortocircuitos, con valores programables de encendido y de seguridad para establecer un estado definido en el arranque y en condiciones de seguridad.Incluye un servidor web integrado con HMI web, control de acceso por ID, contraseña y filtro de IP, así como un doble watchdog. El aislamiento óptico protege las E/S frente a sobretensiones transitorias, pero los canales no están aislados entre sí, algo que debe tenerse en cuenta durante el cableado.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

ET-7242 CR es un módulo de E/S Ethernet que controla 16 salidas digitales tipo sink e informa de su estado mediante Modbus TCP o Modbus UDP. Su servidor web integrado y su HMI web permiten la configuración y la supervisión desde un navegador estándar, lo que resulta práctico para ingenieros que desean poner en marcha y verificar las E/S sin software específico.El conmutador integrado de 2 puertos 10/100 Base-TX con bypass de LAN permite instalar el módulo en una topología en cadena (daisy-chain), lo que simplifica el cableado entre puntos de E/S. Cada salida admite un rango de tensión de carga de +3,5 ~ +50 VDC y hasta 650 mA por canal a 25 °C, y las salidas pueden accionar directamente un módulo de relés de la serie RM para conmutar cargas inductivas. Los valores de encendido y de seguridad son programables, de modo que las salidas pueden fijarse en un estado definido al arrancar o en caso de pérdida de comunicación.Las E/S están aisladas ópticamente a 3750 VDC para protección frente a sobretensiones transitorias, mientras que Ethernet está aislada a 1500 VDC. Los canales no están aislados entre sí. El módulo se monta en carril DIN y está especificado para un rango de funcionamiento de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
