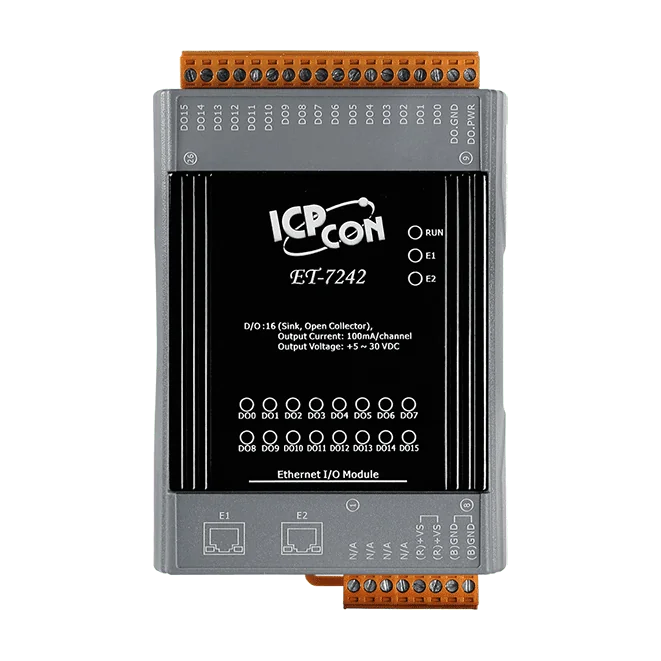

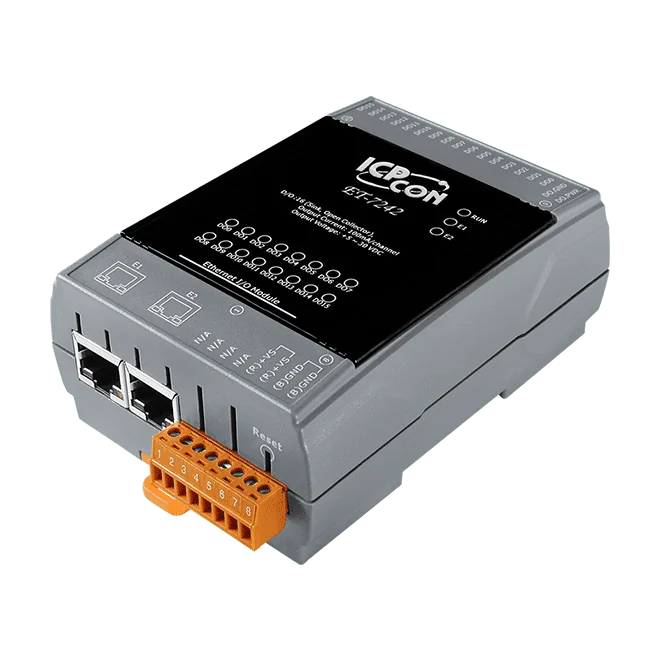

ET-7242 Módulo de E/S Ethernet, 16 canales de salida digital tipo sink

El ET-7042 CR es un módulo de E/S Ethernet que conmuta 16 salidas digitales de tipo sink a través de un único puerto RJ-45 10/100 Base-TX. Cada salida es un colector abierto aislado, con una tensión nominal de +5 a +30 VDC y hasta 100 mA por canal a 25 °C. Los valores de encendido y de seguridad de las salidas son programables, de modo que el módulo puede mantener estados conocidos cuando la red o el host no están disponibles.La comunicación se realiza mediante Modbus TCP o Modbus UDP, y el servidor web integrado ofrece un HMI web para la configuración y la supervisión sin necesidad de software adicional. El control de acceso se gestiona mediante ID, contraseña y filtrado por IP. Un watchdog del módulo y un watchdog de comunicación, ambos programables, contribuyen a mantener un funcionamiento seguro, y está disponible la función de conexión por pares de E/S.El aislamiento es de 1500 VDC en el lado Ethernet y de 2500 VDC en el lado de E/S. No hay aislamiento entre canales. El módulo puede accionar directamente los módulos de relé de la serie RM para conmutar cargas inductivas. Se alimenta de +10 a +30 VDC mediante un bloque de terminales con protección contra inversión de polaridad, consume 2,7 W como máximo y se monta en carril DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

ET-7042-UT CR es un módulo Ethernet de E/S para montaje en riel DIN que conmuta 16 salidas digitales aisladas de colector abierto en configuración sink. Cada canal soporta una tensión de carga de +5 ~ +30 VDC y hasta 100 mA a 25°C, por lo que puede accionar cargas directamente o alimentar un módulo de relés de la serie RM cuando se conmutan cargas inductivas.El módulo está pensado para ingenieros que necesitan control remoto y en red de salidas sin un PLC local. Admite Modbus TCP y Modbus UDP, e incluye un servidor web integrado con HMI web para la configuración y la monitorización. El acceso está restringido mediante ID, contraseña y filtro de IP, y un doble watchdog ayuda a que la etapa de salida vuelva a un estado definido tras los fallos.Los valores de encendido y de seguridad de las salidas digitales son programables, lo que permite que cada instalación defina el estado de sus salidas durante el arranque y en caso de pérdida de comunicación. El rango de funcionamiento indicado de -40 ~ +75°C es adecuado para armarios en entornos exigentes, con aislamiento E/S de 2500 VDC y aislamiento Ethernet de 1500 VDC.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El ET-7242-UT es un módulo de E/S conectado a Ethernet que proporciona 16 salidas digitales aisladas de colector abierto tipo sink. Cada canal soporta hasta 650 mA a 25 °C y puede accionar directamente un módulo de relés de potencia, lo que resulta útil al conmutar cargas inductivas.El servidor web integrado y el Web HMI permiten a los ingenieros configurar y supervisar el módulo desde un navegador, mientras que Modbus TCP y Modbus UDP ofrecen la comunicación con el host. El switch integrado de 2 puertos 10/100 Base-TX con bypass LAN admite el cableado en cadena margarita (daisy-chain). Se pueden programar los dos watchdogs, del módulo y de la comunicación, y configurar los valores de encendido y de seguridad de cada salida digital.El aislamiento óptico está clasificado en 3750 VDC en el lado de E/S y 1500 VDC en el lado Ethernet. La protección contra ESD, EFT y sobretensiones está especificada según IEC 61000-4-2, -4-4 y -4-5. El módulo está clasificado para funcionar entre -40 y 75 °C y se monta en raíl DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

PET-7042 CR es un módulo de E/S Ethernet alimentado por PoE que conmuta hasta 16 salidas digitales tipo sink a través de Modbus TCP o Modbus UDP. Está pensado para ingenieros que necesitan conmutar cargas o indicadores de forma remota en una red Ethernet sin una fuente de alimentación independiente para el módulo, ya que puede alimentarse desde PoE (IEEE 802.3af, Clase 1) o desde un bloque de terminales de +12 ~ +48 VCC.Cada salida es un canal de colector abierto aislado con una capacidad de 100 mA por canal a 25 °C y una tensión de carga de +5 ~ +30 VCC. Incluye protección contra sobrecarga y protección contra cortocircuito. El valor de encendido y el valor de seguridad de cada canal son programables, de modo que las salidas pueden fijarse en un estado definido al arrancar o ante una pérdida de comunicación. Las E/S están aisladas a 2500 VCC, pero los canales no están aislados entre sí. Para cargas inductivas, las salidas pueden accionar directamente un módulo de relé de la serie RM.El módulo dispone de un servidor web integrado con HMI web, control de acceso mediante ID, contraseña y filtro de IP, doble watchdog y conexión por pares de E/S. Se monta en raíl DIN y tiene una temperatura de funcionamiento especificada de -25 ~ +75 °C. El equipo cumple con RoHS y lleva las marcas CE, UKCA, FCC y WEEE.AplicacionesAutomatización de edificiosAutomatización de fábricaAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

PET-7242 CR es un módulo de E/S Ethernet alimentado por PoE que conmuta 16 salidas digitales tipo sink y las reporta mediante Modbus TCP o Modbus UDP. Cada canal es una salida de colector abierto aislada, con una capacidad de 650 mA por canal a 25 °C, y las salidas pueden accionar directamente un módulo de relés de la serie RM, lo que resulta adecuado para la conmutación de cargas inductivas.El comportamiento de las salidas es configurable, con un valor programable de encendido y un valor de seguridad para cada canal. El módulo incluye protección contra sobretensión, sobrecarga y cortocircuito. Un switch Ethernet de 2 puertos 10/100 Base-TX con bypass de LAN permite topologías en cadena (daisy-chain), y un doble watchdog supervisa tanto el módulo como el enlace de comunicación.La unidad incorpora un servidor web integrado con HMI web y control de acceso basado en ID, contraseña y filtro de IP. Puede alimentarse desde PoE (IEEE 802.3af, Clase 1) o desde un bloque de terminales de +12 ~ +48 VDC, y está especificada para operar entre -25 ~ +75 °C. Las marcas de certificación indicadas para este modelo son CE, UKCA, FCC, RoHS y WEEE.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
