ET-7044 Módulo de E/S Ethernet, 8 canales DI y 8 canales DO, Modbus TCP

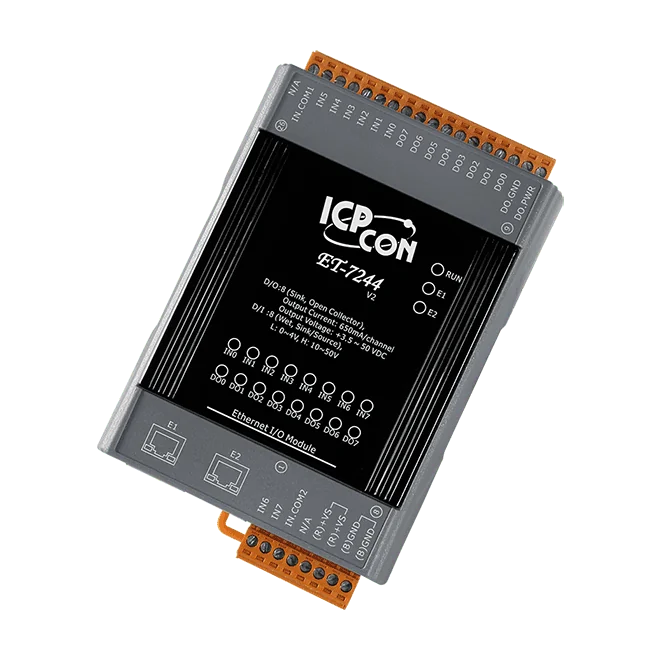

El ET-7244 CR es un módulo de E/S Ethernet para montaje en carril DIN que combina ocho entradas digitales de contacto húmedo con ocho salidas digitales de tipo sink. Cada entrada también puede funcionar como contador de 32 bits, lo que resulta adecuado para el conteo de pulsos y el registro de eventos en máquinas y cuadros remotos.La comunicación se realiza mediante Modbus TCP y Modbus UDP. Un servidor web integrado y un HMI web permiten la configuración y la supervisión desde un navegador, y el acceso se controla mediante ID, contraseña y filtro IP. El switch integrado 10/100 Base-TX de 2 puertos con bypass de LAN admite topologías en cadena (daisy-chain), y el módulo añade protección por doble watchdog y conexión de pares de E/S.E/S aisladas a 2500 VDC y Ethernet a 1500 VDCValores programables de encendido y de seguridad para las salidas digitalesProtección contra inversión de polaridad en la entrada de alimentación del bloque de terminalesAplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

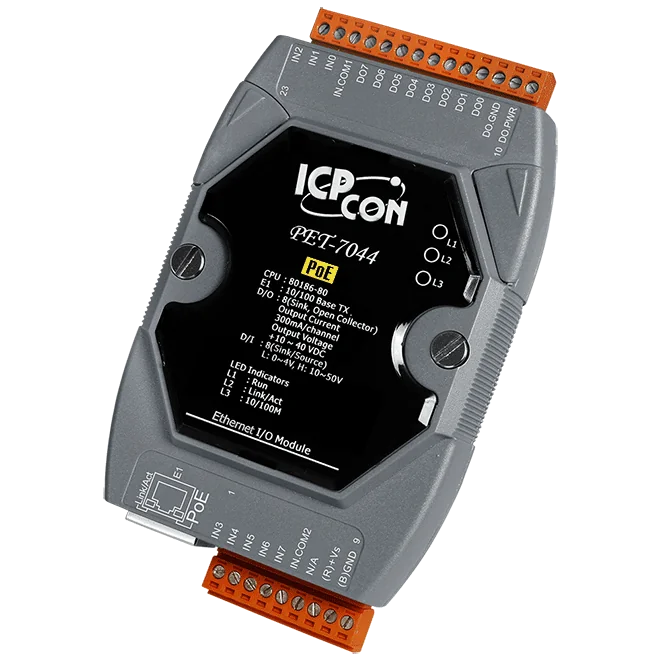

PET-7044 CR es un módulo de E/S Ethernet alimentado por PoE pensado para ingenieros que necesitan ocho entradas digitales y ocho salidas digitales en una sola unidad para riel DIN. Las entradas son de tipo contacto húmedo, aceptan de +10 ~ +50 VDC como nivel ON y cada una puede utilizarse como contador de 32 bits, con un recuento máximo de 4.294.967.295 y una frecuencia de 500 Hz. Las salidas son de tipo sink, con una capacidad nominal de 300 mA por canal a 25 °C, y tanto su valor de encendido como su valor de seguridad son programables.El módulo se comunica mediante Modbus TCP y Modbus UDP a través de un único puerto RJ-45 10/100 Base-TX, y puede alimentarse desde PoE (IEEE 802.3af) o desde un bloque de terminales de +12 ~ +48 VDC. Un servidor web y un HMI web integrados permiten la configuración y la supervisión sin software dedicado, y el acceso se controla mediante ID, contraseña y filtro de IP. Dos watchdogs independientes supervisan tanto el módulo como la comunicación.El aislamiento es de E/S de 2 vías con una capacidad nominal de 2500 VDC, mientras que los canales no están aislados entre sí. La unidad es adecuada para automatización de edificios, automatización de fábricas y de máquinas, y mantenimiento y diagnóstico remotos. El código de pedido PET-7044 CR figura como conforme a RoHS.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

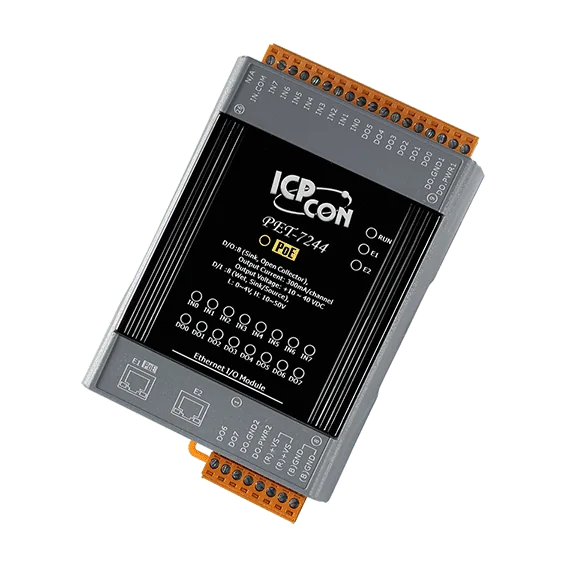

El PET-7244 CR es un módulo de E/S Ethernet alimentado por PoE que integra ocho entradas digitales de contacto húmedo y ocho salidas digitales de tipo sink en una red Modbus TCP o Modbus UDP. Cada entrada también puede utilizarse como contador de 32 bits, con un recuento máximo de 4.294.967.295 cuentas a una frecuencia de 100 Hz, lo que resulta adecuado para tareas de contaje de pulsos y totalización.Un conmutador de 2 puertos 10/100 Base-TX con bypass de LAN permite conectar el módulo en cadena (daisy-chain) a lo largo de una línea de dispositivos. Puede alimentarse mediante PoE (IEEE 802.3af, Clase 1) o desde un bloque de terminales de +12 ~ +48 VDC. Cada canal de salida admite 650 mA a 25 °C y está protegido contra cortocircuitos, con valores programables de encendido y de seguridad para establecer un estado definido en el arranque y en condiciones de seguridad.Incluye un servidor web integrado con HMI web, control de acceso por ID, contraseña y filtro de IP, así como un doble watchdog. El aislamiento óptico protege las E/S frente a sobretensiones transitorias, pero los canales no están aislados entre sí, algo que debe tenerse en cuenta durante el cableado.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El ET-7042 CR es un módulo de E/S Ethernet que conmuta 16 salidas digitales de tipo sink a través de un único puerto RJ-45 10/100 Base-TX. Cada salida es un colector abierto aislado, con una tensión nominal de +5 a +30 VDC y hasta 100 mA por canal a 25 °C. Los valores de encendido y de seguridad de las salidas son programables, de modo que el módulo puede mantener estados conocidos cuando la red o el host no están disponibles.La comunicación se realiza mediante Modbus TCP o Modbus UDP, y el servidor web integrado ofrece un HMI web para la configuración y la supervisión sin necesidad de software adicional. El control de acceso se gestiona mediante ID, contraseña y filtrado por IP. Un watchdog del módulo y un watchdog de comunicación, ambos programables, contribuyen a mantener un funcionamiento seguro, y está disponible la función de conexión por pares de E/S.El aislamiento es de 1500 VDC en el lado Ethernet y de 2500 VDC en el lado de E/S. No hay aislamiento entre canales. El módulo puede accionar directamente los módulos de relé de la serie RM para conmutar cargas inductivas. Se alimenta de +10 a +30 VDC mediante un bloque de terminales con protección contra inversión de polaridad, consume 2,7 W como máximo y se monta en carril DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
