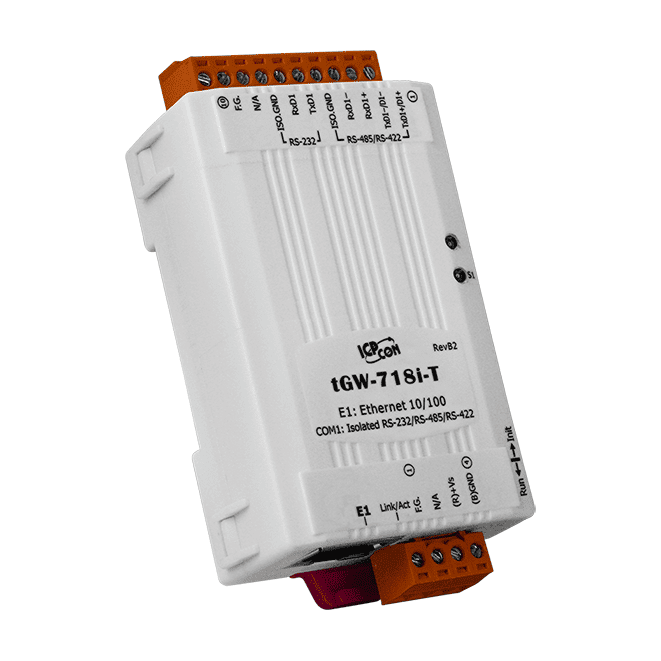

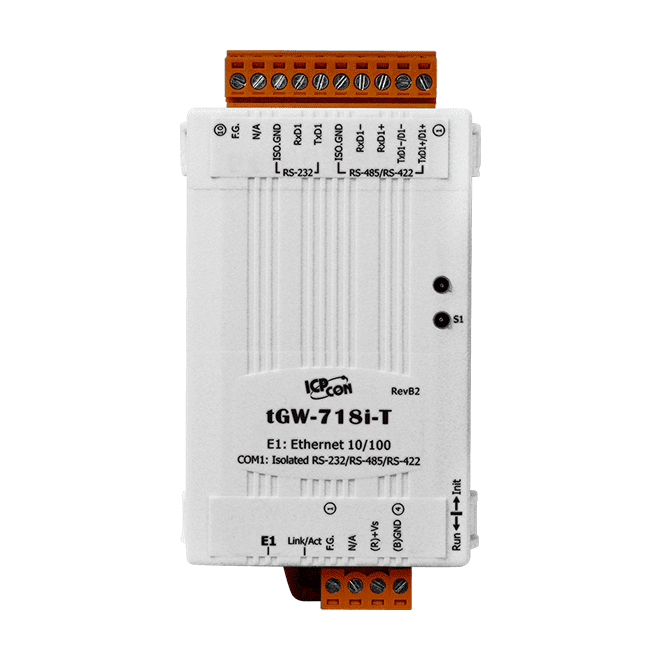

tGW-718i-T Pasarela Modbus TCP a RTU/ASCII, 1 puerto aislado RS-232/422/485
Pasarela compacta Modbus TCP a RTU/ASCII con un puerto aislado RS-232/422/485 y entrada de alimentación por bloque de terminales, para llevar dispositivos Modbus serie a Ethernet.
- Conversión de protocolo Modbus TCP a RTU/ASCII con soporte de maestro y esclavo en ambos lados
- Un puerto serie de 3 hilos seleccionable como RS-232, RS-422 o RS-485, con aislamiento de señal de 3000 VDC
- Caché de lectura para respuestas Modbus TCP/UDP más rápidas y menor carga en el bus serie
- Hasta 32 conexiones TCP (maestros) por puerto serie
- Ajustes serie de hasta 115200 bps, con paridad, 5 a 8 bits de datos y 1 o 2 bits de parada
- Configuración de red con IP estática o DHCP, configurable mediante el servidor web HTTP integrado
167,00 € por unidad
| 1-9 uds. | 167,00 € | |
|---|---|---|
| 10-30 uds. | 159,00 € | −5 % |
| 31+ uds. | 151,00 € | −10 % |
Información sobre el producto "tGW-718i-T Pasarela Modbus TCP a RTU/ASCII, 1 puerto aislado RS-232/422/485"
La tGW-718i-T conecta hosts Modbus TCP con dispositivos serie Modbus RTU o ASCII, permitiendo que un sistema de supervisión sobre Ethernet consulte instrumentos de campo equipados con interfaces RS-232, RS-422 o RS-485 sin necesidad de recablearlos. Su único puerto serie está aislado por señal hasta 3000 VDC, lo que ayuda a proteger el lado serie en instalaciones con alto nivel de ruido eléctrico.
Cada puerto serie admite hasta 32 maestros TCP, y una caché de lectura almacena las peticiones y respuestas anteriores, de forma que las consultas repetidas de varios maestros HMI o SCADA se responden desde memoria. Esto reduce el tráfico en el bus RS-485 y acorta los tiempos de respuesta en el lado Ethernet. El control automático de dirección RS-485 elimina la necesidad de gestionar la dirección del transceptor en la aplicación.
La pasarela admite Modbus TCP/UDP y Modbus RTU/ASCII tanto en el rol de maestro como de esclavo, y puede configurarse a través de su servidor web integrado o localizarse en la red con UDP Search. Se alimenta desde un bloque de terminales a +12 ~ 48 VDC y se monta en carril DIN en una carcasa plástica compacta.
Aplicaciones
- Automatización industrial
- Automatización de edificios y viviendas
- Diagnóstico y gestión remotos
- Monitorización solar
| Aislamiento: | 3000 VDC |
|---|---|
| Carcasa: | Plástico |
| Entrada de alimentación: | +12 ~ 48 VDC |
| Interfaz: | Ethernet, RS-232/422/485 |
| Montaje: | Riel DIN |
| Protocolo: | Modbus TCP |
| Puertos: | 1 serie, 1 Ethernet |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Pasarela |
Especificaciones
| Módulo de CPU | |
|---|---|
| CPU | ARM de 32 bits |
| Ethernet | |
| Puertos | 10/100 Base-TX, RJ-45 de 8 pines x 1, (autonegociación, MDI/MDIX automático, indicador LED) |
| Puertos COM | |
| Puertos | 1 x RS-232/RS-485/RS-422 de 3 hilos (aislamiento de señal 3000VDC) |
| Velocidad en baudios | 115200 bps máx. |
| Resistencia de polarización | Sí, 1 KΩ |
| Paridad | Ninguna, Impar, Par, Marca, Espacio |
| Bit de datos | 5, 6, 7, 8 |
| Bit de parada | 1, 2 |
| Dirección de nodo | 254 (máx.) |
| Alimentación | |
| Consumo | 0,07 A @ 24 VDC |
| Alimentado desde bloque de terminales | +12 ~ 48 VDC |
| Mecánico | |
| Carcasa | Plástico |
| Dimensiones (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Instalación | Montaje en riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +80 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
